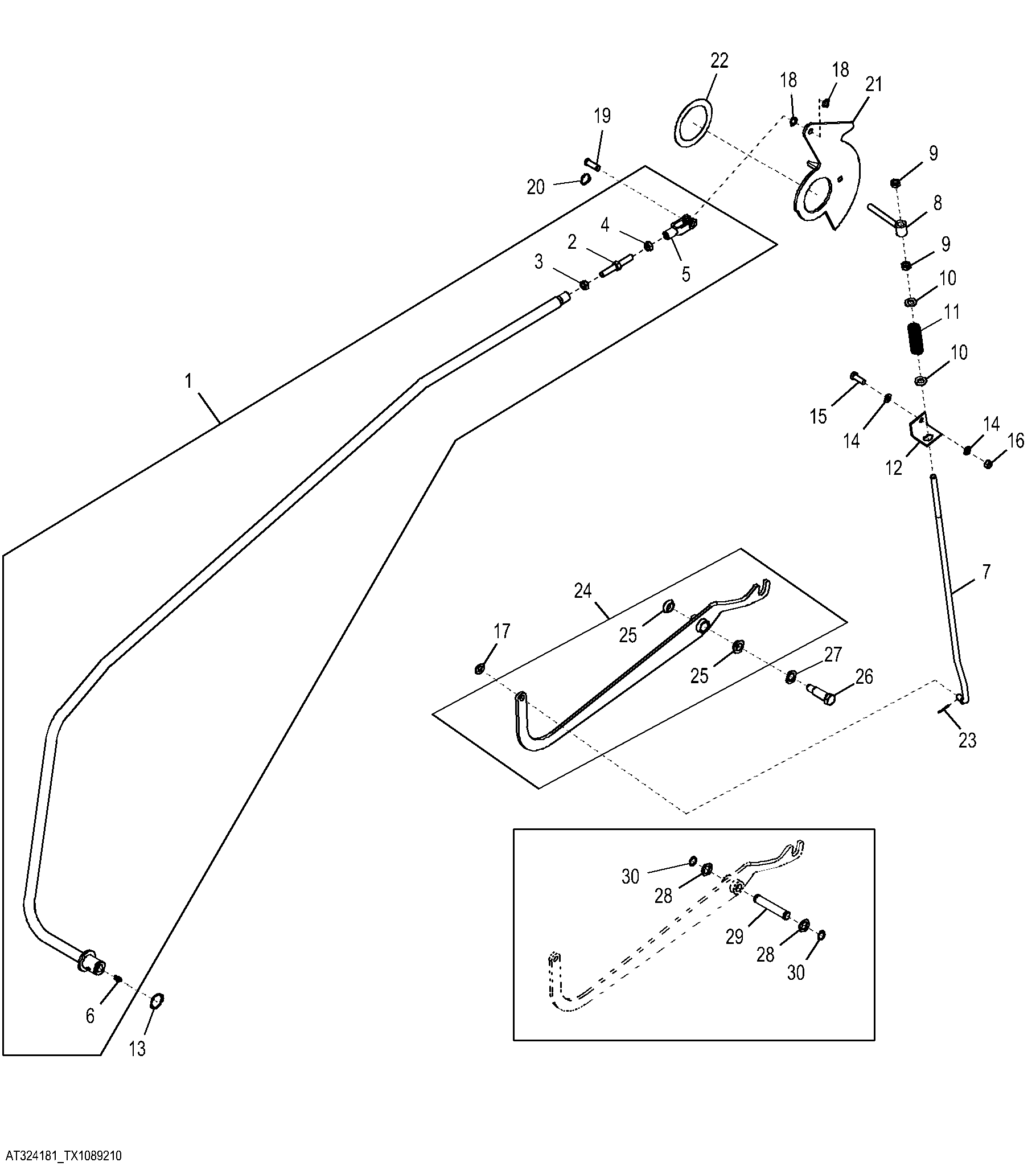

Bucket Leveling and Return-to-Dig Linkage

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT329421	1	Tube	Assembly
2	T159980	1	Stud	-
3	14H856	1	Nut	1/2"
4	14H881	1	Nut	1/2"
5	T159981	1	Yoke	-
6	T162396	1	Lubrication Fitting	-
7	T190997	1	Rod	-
8	AT300159	1	Link	-
9	14H856	2	Nut	1/2"
10	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
11	T190992	1	Compression Spring	-
12	T190286	1	Control Support	-
13	40M7046	1	Snap Ring	-
14	24M7239	2	Washer	10.700 X 21 X 2.500 mm
15	19M7662	1	Cap Screw	M10 X 30
16	14M7274	1	Nut	M10
17	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
18	T146757	2	Washer	-
19	R72855	1	Pin Fastener	-
20	T148182	1	Ring	-
21	AT188348	1	Plate	-
21	T223718	1	Label	Bucket Level Indicator Not Illustrated
22	T201483	1	Shim	-
23	11M7082	1	Cotter Pin	2.500 X 25 mm
24	AT324182	1	Lever	-
25	T166097	2	Bearing	-
26	T191285	1	Bolt	-
27	24H1184	1	Washer	25/32" X 1-1/4" X 0.105"
28	24H1184	2	Washer	25/32" X 1-1/4" X 0.105"
29	T224403	1	Groove Pin	-
30	40M7163	2	Snap Ring	-

Bucket Leveling and Return-to-Dig Linkage

Нет текстового описания
