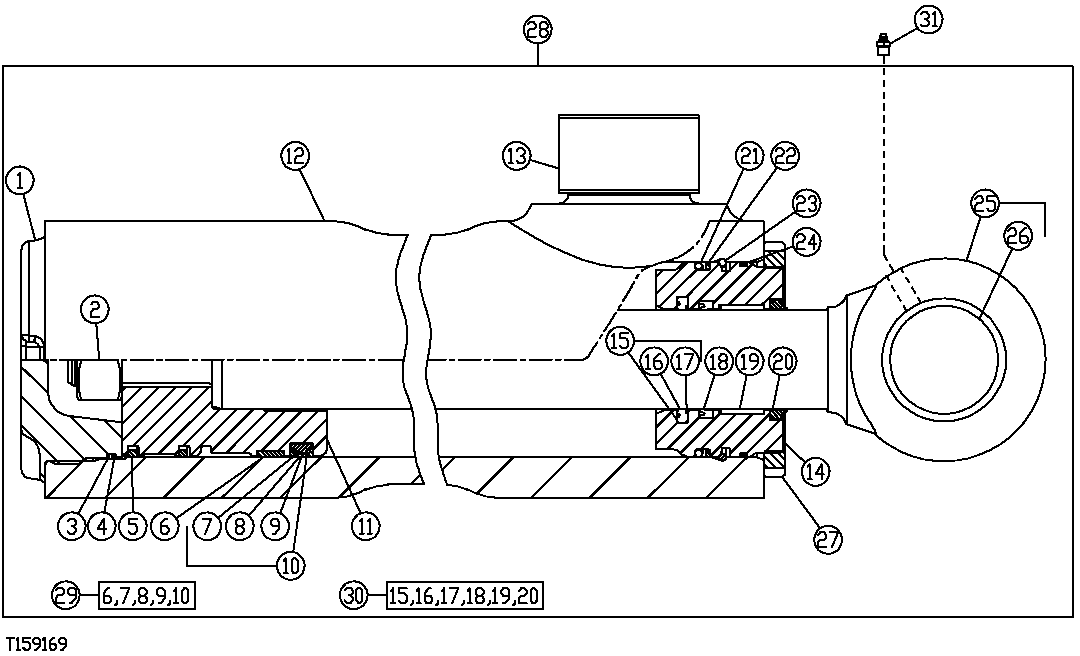

Swing Cylinder and Repair Kits ( - 957322)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	H170539	1	Nut	M30, USE WITH AH168041
2	19M9420	1	Screw	M30 X 100, Severe Duty, USE WITH AH216602
3	H174165	1	Back-Up Ring	-
4	R11120	1	O-Ring	-
5	H173152	1	Piston Ring	-
6	H155543	1	Scraper Ring	-
7	-	1	Part 8	-
8	-	1	Part 9	-
9	-	1	Part 10	-
10	AH138082	1	Seal	-
11	H207360	1	Piston	-
12	AH207312	1	Hydraulic Cylinder Barrel	-
13	H180542	2	Bushing	-
14	H211173	1	Hydr. Cylinder Rod Guide	SUB FOR H173149
15	AH146562	1	Seal	-
16	-	1	Part 17	-
17	-	1	Part 18	-
18	H152204	1	Seal	-
19	H152795	1	Wear Ring	-
20	AH146558	1	Seal	-
21	F2576R	1	O-Ring	-
22	H174164	1	Back-Up Ring	-
23	H173154	2	Snap Ring	-
24	T42302	1	O-Ring	-
25	AH168041	1	Hydraulic Cylinder Rod	-
25	AH216602	1	Hydraulic Cylinder Rod	Severe Duty, ALSO ORDER 19M9420
26	H208785	1	Bushing	SUB FOR H206453
27	R82086	1	Nut	-
28	AH175021	1	Cylinder	Components On Separate Page, NLA,ORDER AHC18282 ALSO ORDER 38H5017, T77857, (3) 51M7043, AND (2) 38H5111
29	AH210287	1	Kit	Bore Seal
30	AH149814	1	Hydraulic Cylinder Kit	Rod Seal
31	T162396	1	Lubrication Fitting	-

Swing Cylinder and Repair Kits ( - 957322)
