Открытый узел

Standard Arm and Pins

Standard Arm and Pins

Standard Arm and Pins

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

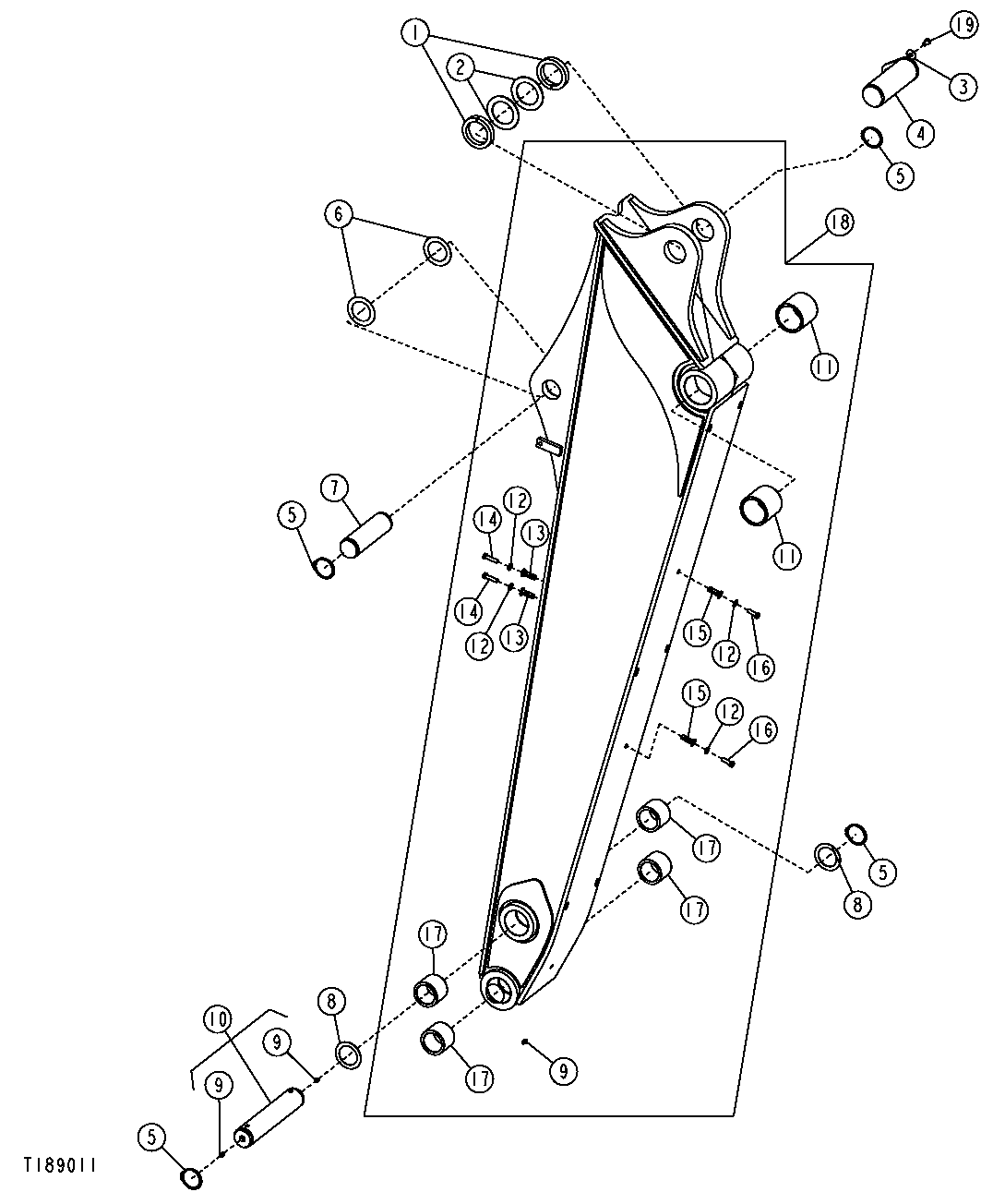

Standard Arm and Pins

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T190779	2	Spacer	-
2	T158579	2	Washer	75 X 110 X 3 mm (2-61/64" X 4.331" X 0.118")
3	24M7296	1	Washer	10.500 X 30 X 2.500 mm
4	AT182505	1	Pin Fastener	-
5	40M7288	4	Snap Ring	-
6	T54087	4	WASHER	65.024 X 115.062 X 2.500 mm (2.560" X 4.530" X 0.098")
6	24H1616	2	Washer	2-9/16" X 3-3/4" X 0.036"
7	T163527	1	Pin Fastener	-
8	24H1671	2	Washer	2-33/64" X 3-1/2" X 0.075"
9	T162396	2	Lubrication Fitting	-
10	-	1	Part 11	(SUB AT308801) (ALSO ORDER (6) U43779) (AT183404 NLA)
10	AT308801	1	Pin Fastener	-
11	T202671	2	Bushing	(SUB FOR T163526)
11	T202332	2	Bushing	-
12	24M7239	4	Washer	10.700 X 21 X 2.500 mm
12	24M7239	6	Washer	10.700 X 21 X 2.500 mm
13	T150768	2	Nut	M10
13	T150768	4	Nut	M10
14	19M8637	2	Cap Screw	M10 X 40
14	19M8600	4	Cap Screw	M10 X 50
15	T148411	2	Nut	M10
15	T150768	2	Nut	M10
16	19M8600	2	Cap Screw	M10 X 50
17	U45351	2	Bushing	-
17	T206645	2	Bushing	-
18	-	1	Part 26	(SUB AT303770) (AT182506 NLA)
18	AT303770	1	Dipperstick	-
19	19M8324	1	Cap Screw	M10 X 16
