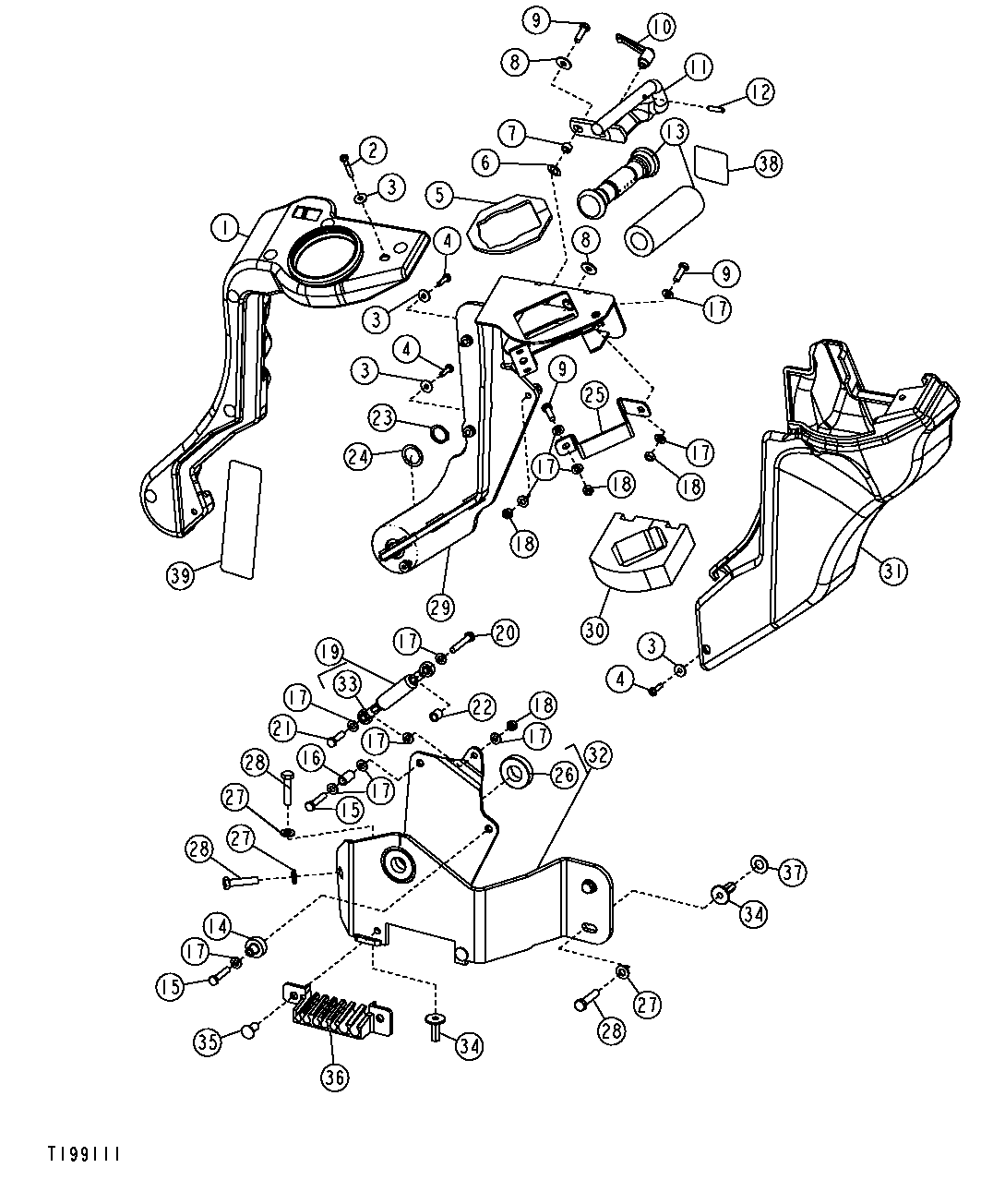

Pilot Controller Arm (Right Side)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT199594	1	Cover	-
2	T134874	1	Self-Locking Screw	M6 X 40
3	24H1646	5	Washer	17/64" X 3/4" X 0.060"
4	T134895	4	Self-Locking Screw	M6 X 25
5	T191000	1	Isolator	-
6	M87534	1	Spring Washer	-
7	28H3392	1	Washer	0.364" X 0.540" X 5/16"
8	24M7298	2	Washer	8.400 X 25 X 2 mm
9	19M7407	3	Cap Screw	M8 X 25
10	AT227063	1	Lever	-
11	AT300885	1	Bracket	-
12	T190956	1	Pin	-
13	AT303853	1	Sleeve	-
14	T202720	1	Bushing	-
15	19M7922	2	Cap Screw	M8 X 40
16	28H3390	1	Spacer	0.364" X 0.540" X 1"
17	24M7238	14	Washer	8.700 X 17 X 2 mm
18	14M7273	4	Nut	M8
19	AT280674	1	Gas Operated Cylinder	-
20	19M8397	1	Cap Screw	M8 X 50
21	19M7513	1	Cap Screw	M8 X 30
22	28H3376	1	Spacer	0.364" X 0.540" X 9/16"
23	W23122	1	Snap Ring	-
24	24H1844	1	Washer	1-1/32" X 1-3/8" X 0.060"
25	T190868	1	Strap	-
26	JD10373	2	Ball Bearing	-
27	24M7239	5	Washer	10.700 X 21 X 2.500 mm
28	19M7572	4	Cap Screw	M10 X 45
29	AT198776	1	Arm	-
30	T190999	1	Isolator	-
31	AT199595	1	Cover	-
32	AT198865	1	Support	-
33	AM102062	2	Link End	-
34	H173411	6	Nut	M10
35	MT2485	2	Plug	Fastener, (SUB FOR T161380)
36	T190964	1	Guide	-
37	24H1261	2	Washer	9/16" X 1-1/8" X 0.060"
38	T200658	1	Safety Sign	-
39	T200781	1	Label	Backhoe Controls
