Открытый узел

Pilot Controller Arm (Left Side)

Pilot Controller Arm (Left Side)

Pilot Controller Arm (Left Side)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

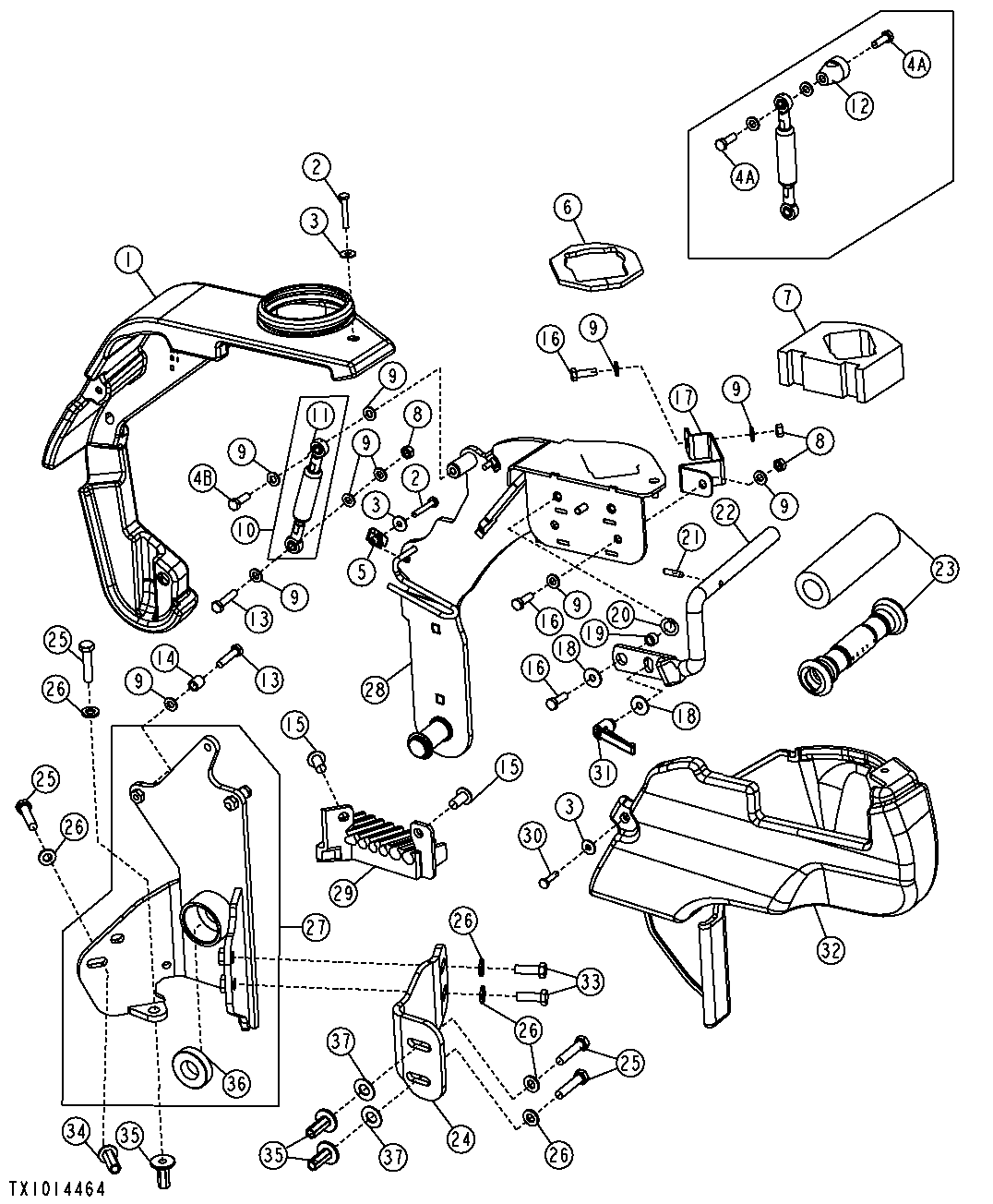

Pilot Controller Arm (Left Side)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT199591	1	Cover	-
2	T134874	3	Self-Locking Screw	M6 X 40
3	24H1346	5	Washer	17/32" X 1-3/4" X 0.120"
5	R120332	2	Nut	-
6	T190998	1	Isolator	-
7	T190999	1	Isolator	-
8	14M7273	4	Nut	M8
9	24M7238	9	Washer	8.700 X 17 X 2 mm
10	AT280674	1	Gas Operated Cylinder	-
11	AM102062	2	Link End	-
12	T213244	1	Bushing	-
13	19M8008	3	Cap Screw	M8 X 35
14	28H3376	2	Spacer	0.364" X 0.540" X 9/16"
15	MT2485	2	Plug	Fastener, (SUB FOR T161380)
16	19M7407	3	Cap Screw	M8 X 25
17	T190868	1	Strap	-
18	24M7298	2	Washer	8.400 X 25 X 2 mm
19	28H3392	1	Washer	0.364" X 0.540" X 5/16"
20	M87534	1	Spring Washer	-
21	T190956	1	Pin	-
22	AT300750	1	Bracket	-
23	AT303853	1	Sleeve	-
24	T190912	1	Support	-
25	19M7572	4	Cap Screw	M10 X 45
26	24M7239	5	Washer	10.700 X 21 X 2.500 mm
27	AT198778	1	Support	-
28	AT198777	1	Arm	-
29	T190960	1	Guide	-
30	T134895	2	Self-Locking Screw	M6 X 25
31	AT227063	1	Lever	-
32	AT199592	1	Cover	-
33	19M7662	2	Cap Screw	M10 X 30
34	T148410	2	Nut	M10
35	H173411	3	Nut	M10
36	JD10373	2	Ball Bearing	-
37	24H1261	2	Washer	9/16" X 1-1/8" X 0.060"
4A	-	2	Part 4	-
4B	19M7407	1	Cap Screw	M8 X 25
