Extension Cylinder Hydraulics (Extendable Dipperstick)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT197223	2	Hydraulic Hose	13/16" X 584 mm (23") X 13/16"
2	T77857	7	O-Ring	-
3	38H1323	2	Elbow Fitting	-
4	T78716	2	Nut	20.625 mm (13/16")
5	14M7274	2	Nut	M10
6	T159956	2	Clamp	-
7	T159848	1	Clamp	-
8	19M7550	2	Cap Screw	M10 X 35
9	AT188553	1	Hydraulic Hose	13/16" X 837 mm (33") X 13/16", Fabricate
10	AT188563	2	Hydraulic Hose	13/16" X 1377 mm (54-1/4") X 1"
11	AT182558	1	Oil Line	-
12	19M7742	1	Cap Screw	M10 X 65, (SUB FOR 19M7935, APPL)
13	R46919	2	Half Clamp	-
14	T190403	1	Spacer	-
15	38H1005	1	Elbow Fitting	-
16	R26375	1	O-Ring	-
17	T160551	1	Clamp	-
18	AT182562	1	Oil Line	-
19	AT188554	1	Hydraulic Hose	13/16" X 2425 mm (95-1/2") X 13/16", Fabricate
20	AT188560	2	Hydraulic Hose	13/16" X 1575 mm (62") X 1", Fabricate
21	38H1175	2	Adapter Fitting	-
22	U12547	2	O-Ring	-
23	24M7239	1	Washer	10.700 X 21 X 2.500 mm
24	M86877	1	Bolt	M8 X 20
25	24M7238	1	Washer	8.700 X 17 X 2 mm
26	T70659	1	Clamp	-
27	T105773	1	Guide	-
28	AR21842	1	Clamp	-
29	T29342	1	Washer	-

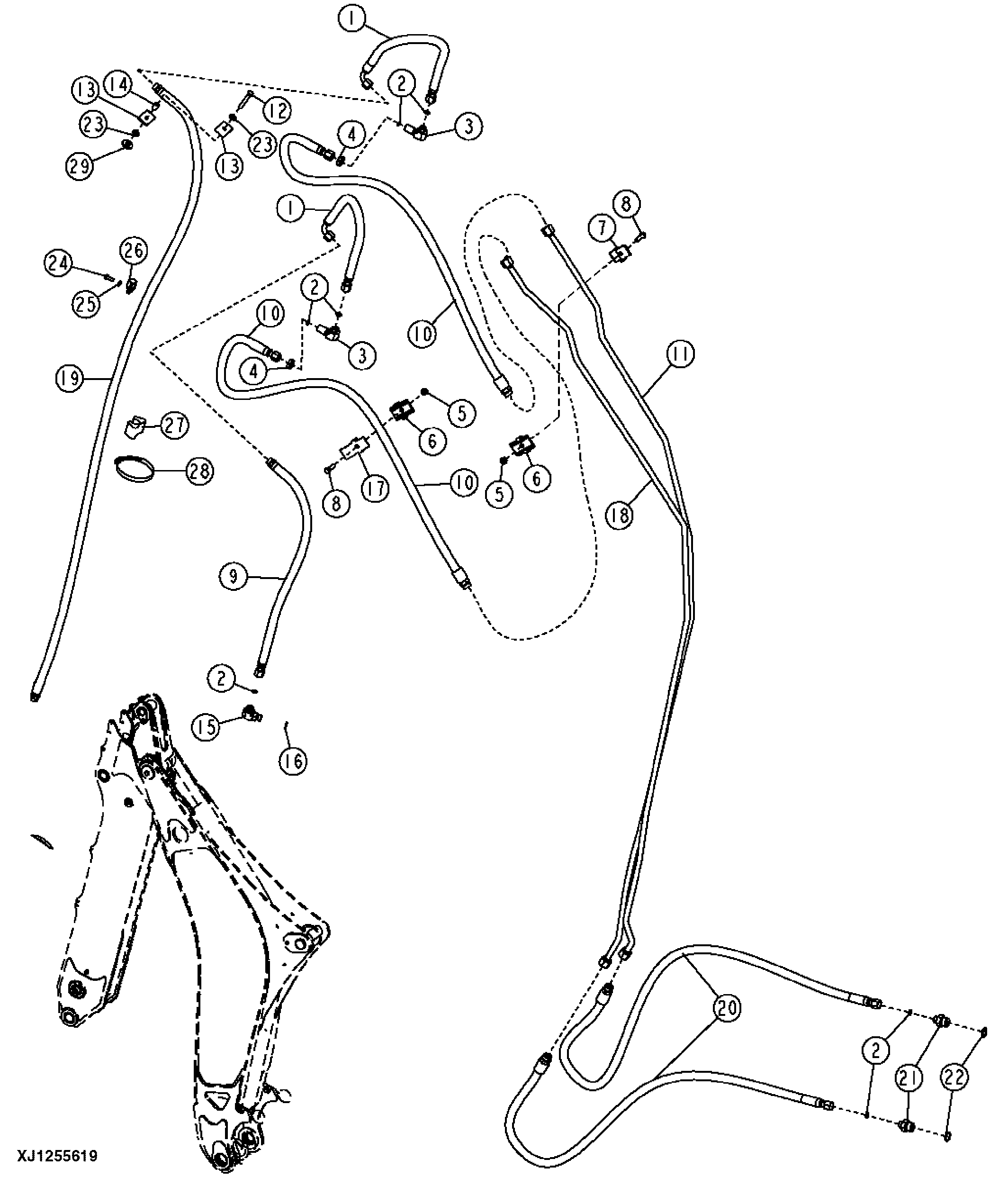

Extension Cylinder Hydraulics (Extendable Dipperstick)

Нет текстового описания
