Bucket Cylinder Hydraulic Hoses and Oil Lines (Extendable Dipperstick)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7167	12	Lock Nut	M10
2	T206860	1	Bracket	RH, (SUB FOR T200402)
3	T200232	4	Hose Clamp	-
4	T200237	4	Plate	-
5	19M8183	4	Cap Screw	M10 X 90
6	T201889	2	Plate	(SUB FOR T200216)
7	24M7239	7	Washer	10.700 X 21 X 2.500 mm
8	19M7550	8	Cap Screw	M10 X 35
9	24M7036	4	Washer	9 X 16 X 1.600 mm
10	19M7932	4	Cap Screw	M8 X 16
10	19M7872	4	Cap Screw	M12 X 25
11	T159848	2	Clamp	-
12	T188183	2	Angle	-
13	14M7274	2	Nut	M10
14	T102005	1	Guide	-
15	TY22493	1	Hose Clamp	(SUB FOR AR89602)
16	T77858	2	O-Ring	-
17	38H1014	1	Elbow Fitting	-
18	U12547	4	O-Ring	-
19	AT188558	1	Hydraulic Hose	Fabricate
20	T200233	4	Hose Clamp	-
21	AT182560	1	Oil Line	-
22	AT182556	1	Oil Line	-
23	T76938	1	O-Ring	-
24	38H1431	1	Elbow Fitting	-
25	AT188559	1	Hydraulic Hose	Fabricate
26	AT188547	1	Hydraulic Hose	Fabricate
27	AT190712	1	Hydraulic Hose	Fabricate
28	38H1163	1	Adapter Fitting	-
29	T77932	1	O-Ring	-
30	38H1329	1	Adapter Fitting	-
31	T202721	1	Bracket	LH, (SUB FOR T200402)
32	19M8197	4	Cap Screw	M10 X 85
32	19M8183	4	Cap Screw	M10 X 90
33	R26906	1	O-Ring	-

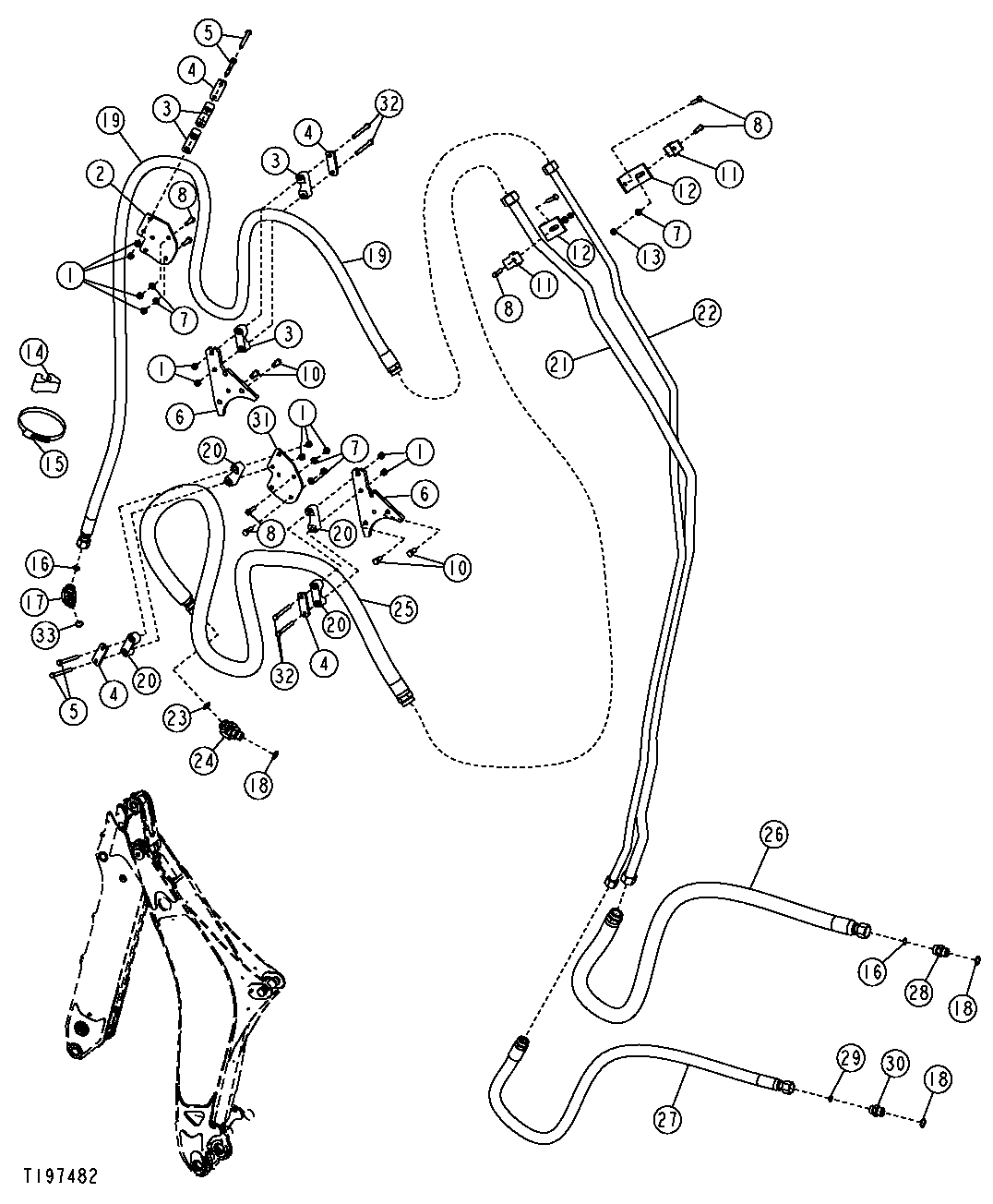

Bucket Cylinder Hydraulic Hoses and Oil Lines (Extendable Dipperstick)
