Открытый узел

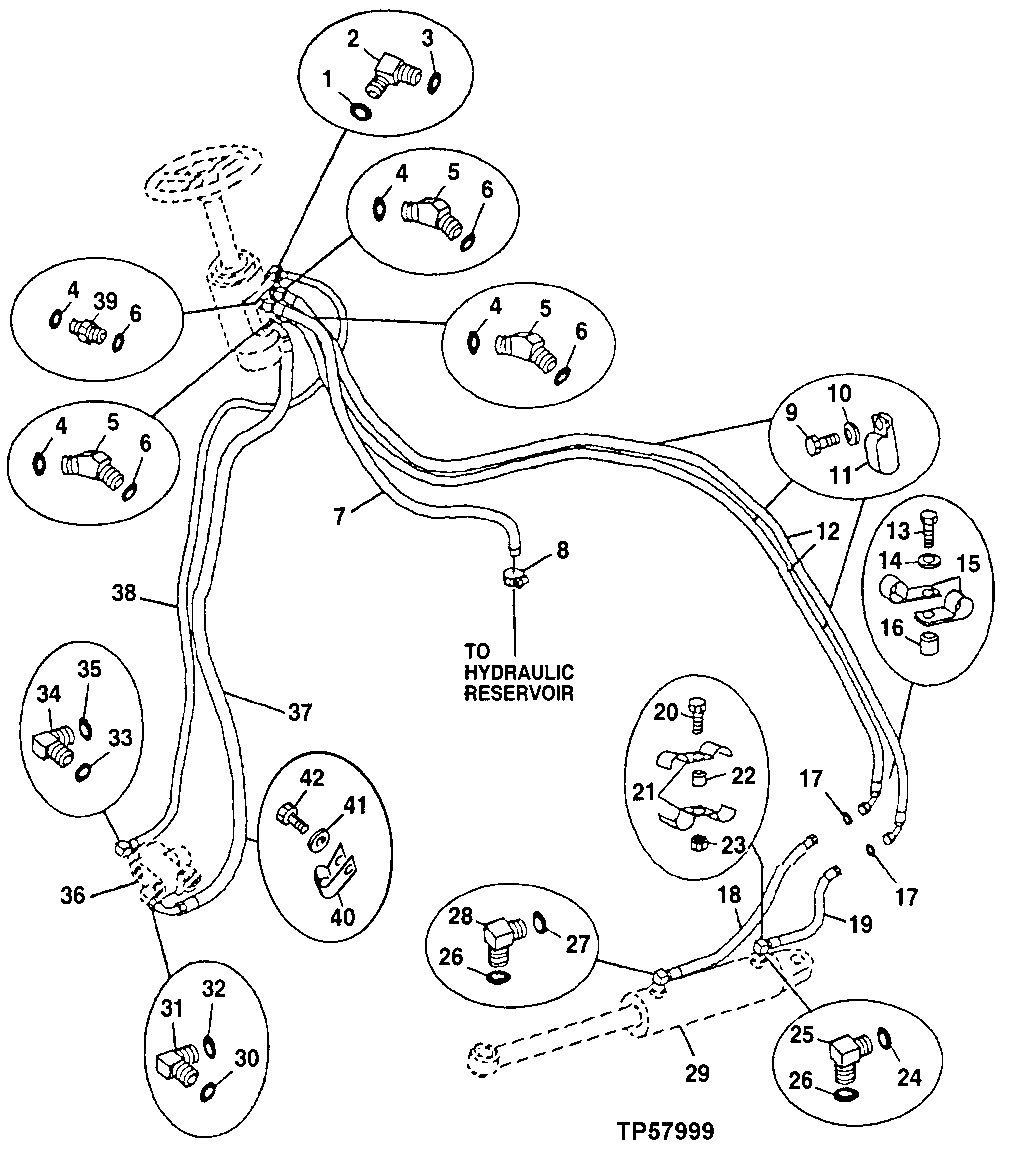

Steering Valve Hydraulic Hoses and Fittings

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28782	1	O-Ring	-
2	38H1003	1	Elbow Fitting	-
3	T77814	1	O-Ring	-
4	T77857	4	O-Ring	-
5	38H1046	3	Elbow Fitting	-
6	R26375	4	O-Ring	-
7	AT145273	1	Hose	-
8	TY22464	1	Clamp	(SUB FOR AR21836)
9	19M7938	3	Cap Screw	M10 X 20
10	24M7239	3	Washer	10.700 X 21 X 2.500 mm
11	R49921	3	Clamp	-
12	AT160496	2	Hydraulic Hose	13/16" X 2260 mm (89") X 17.4752"
13	19M7938	1	Cap Screw	M10 X 20
14	24M7239	1	Washer	10.700 X 21 X 2.500 mm
15	T24959	2	Clamp	-
16	28H1521	1	Spacer	0.493" X 0.675" X 9/16"
17	T77613	2	O-Ring	-
18	AT124494	1	HYDRAULIC HOSE - FABRICATE	7/8" X 815 mm (32") X 17.4752", Without MFWD
18	AT83477	1	HYDRAULIC HOSE - FABRICATE	17.4752" X 830 mm (32-3/4") X 17.4752", With MFWD
19	AT83451	1	HYDRAULIC HOSE - FABRICATE	17.4752" X 549 mm (21-3/4") X 17.4752", Without MFWD
19	AT83478	1	HYDRAULIC HOSE - FABRICATE	17.4752" X 610 mm (24") X 17.4752", With MFWD
20	19M7550	1	Cap Screw	M10 X 35
21	R46919	2	Half Clamp	-
22	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
23	14M7274	1	Nut	M10
24	T77613	1	O-Ring	-
25	38H1011	1	Elbow Fitting	Without MFWD
25	38H1004	1	Elbow Fitting	With MFWD
26	R26906	2	O-Ring	Without MFWD
26	R26448	2	O-Ring	With MFWD
27	T77613	1	O-Ring	With MFWD
28	38H1004	1	Elbow Fitting	With MFWD
29	-	1	Part 33	-
30	T77857	1	O-Ring	-
31	38H1013	1	Elbow Fitting	-
32	U12547	1	O-Ring	-
33	R28782	1	O-Ring	-
34	38H1003	1	Elbow Fitting	-
35	T77814	1	O-Ring	-
36	AT160110	1	Flow Control Hyd. Valve	Priority
37	AT160498	1	Hydraulic Hose	13/16" X 1295 mm (51") X 13/16"
38	AT160499	1	Hydraulic Hose	9/16" X 1130 mm (44-1/2") X 9/16"
39	38H1161	1	Adapter Fitting	-
40	19M7938	1	Cap Screw	M10 X 20
41	24M7239	1	Washer	10.700 X 21 X 2.500 mm
42	T74416	1	Clamp	-

Steering Valve Hydraulic Hoses and Fittings

Нет текстового описания
