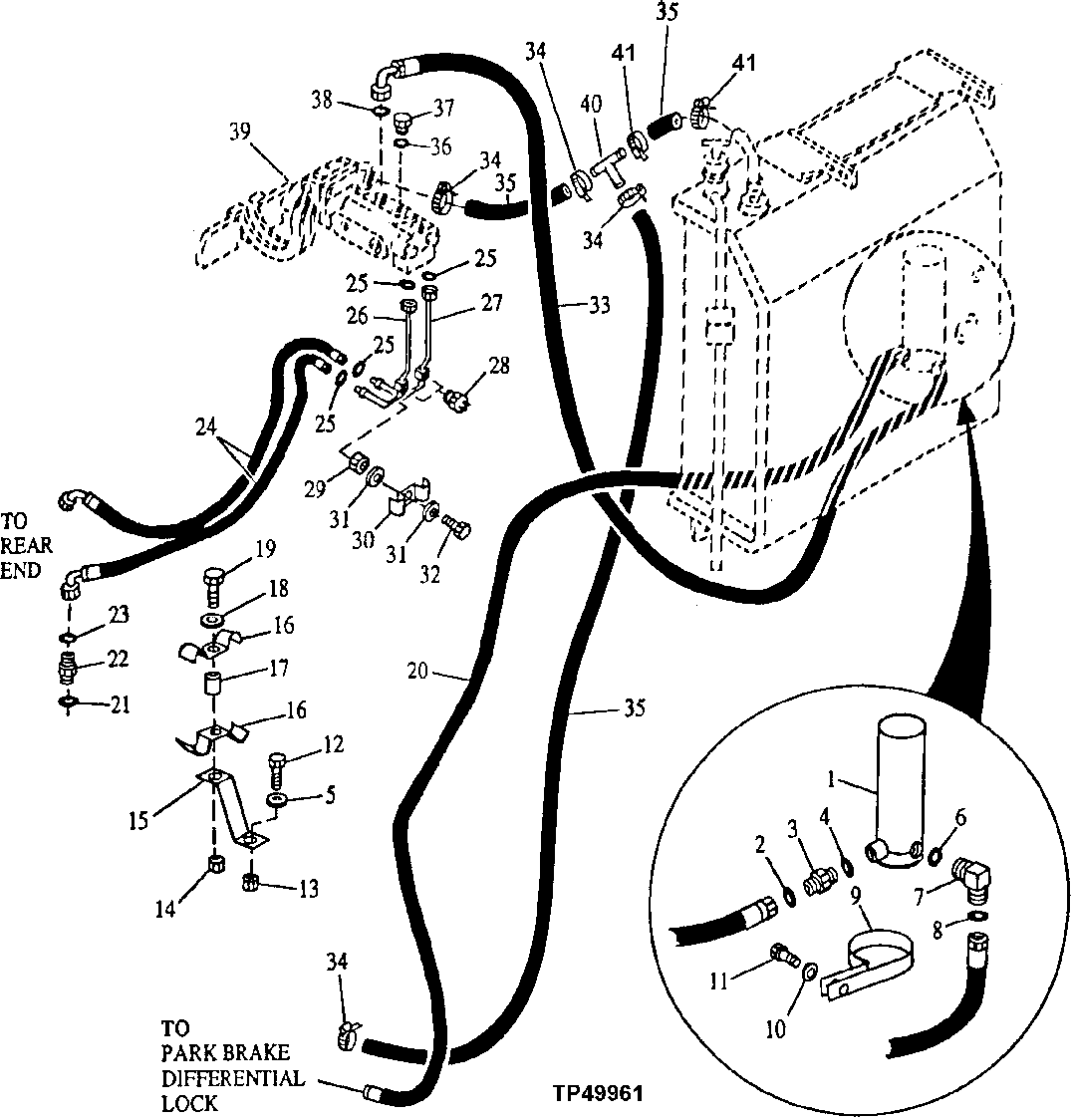

Service Brake Accumulator and Hoses ( - 872328)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE29336	1	HYDRAULIC ACCUMULATOR	-
2	T77613	1	O-Ring	-
3	38H1169	1	Adapter Fitting	-
4	R26287	1	O-Ring	-
5	24M7239	1	Washer	10.700 X 21 X 2.500 mm
6	R26286	1	O-Ring	-
7	38H1430	1	Elbow Fitting	-
8	T77613	1	O-Ring	-
9	R35794	2	Clamp	-
10	24M7239	2	Washer	10.700 X 21 X 2.500 mm
11	19M7938	2	Cap Screw	M10 X 20
12	19M7402	1	Cap Screw	M10 X 25
13	14M7337	1	Lock Nut	M10
14	14M7273	1	Nut	M8
15	T128064	1	BRACKET	-
16	R46919	2	Half Clamp	-
17	28H1521	1	Spacer	0.493" X 0.675" X 9/16"
18	24M7238	1	Washer	8.700 X 17 X 2 mm
19	19M7922	1	Cap Screw	M8 X 40
20	AT168164	1	Hydraulic Hose	(SUB FOR AT80192 AND AT165592)
21	R26448	2	O-Ring	-
22	38H1160	2	Adapter Fitting	-
23	T77613	2	O-Ring	-
24	AT160510	2	Hydraulic Hose	-
25	T77613	4	O-Ring	-
26	AT179546	1	Line	(RIGHT)(SUB FOR AT160850)
27	AT179547	1	Line	Left, (SUB FOR AT160851)
28	AL67715	2	Switch	Brake
29	14M7273	2	Nut	M8
30	R46919	1	Half Clamp	(SUB FOR (2) T29527, THIS APPLICATION)
31	24M7238	1	Washer	8.700 X 17 X 2 mm
32	19M7513	2	Cap Screw	M8 X 30
33	AT81907	1	Hydraulic Hose	17.4752" X 999 mm (39-1/4") X 13/16"
34	AR21837	4	Clamp	-
35	-	1	Part 35	Bulk Material, (MFT100526 CTL)
36	T77613	1	O-Ring	-
37	38H1415	1	Fitting	-
38	T77857	1	O-Ring	1/16 in.
39	RE62084	1	Valve	-
39	RE67321	1	Valve	-
40	T62804	1	Fitting	-
41	TY22464	2	Clamp	(SUB FOR AR21836)

Service Brake Accumulator and Hoses ( - 872328)

Нет текстового описания
