Открытый узел

Seat Base (Suspension) ( - 815114)

Seat Base (Suspension) ( - 815114)

Seat Base (Suspension) ( - 815114)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

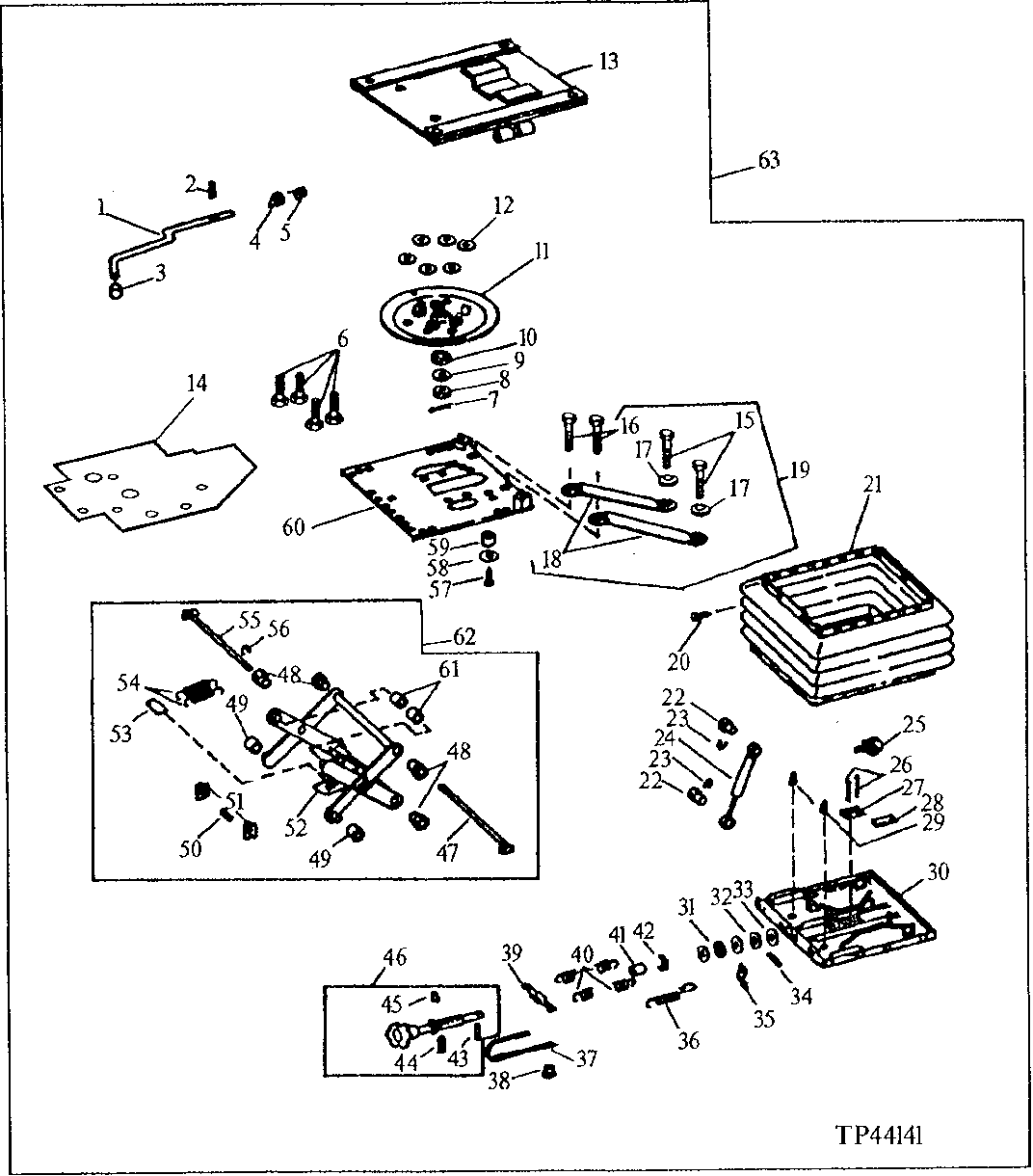

Seat Base (Suspension) ( - 815114)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T141397	1	ROD	-
2	34M7094	1	Spring Pin	4 X 16 mm
3	T82217	1	KNOB	-
4	T82218	1	PAWL	-
5	T82219	1	EXTENSION SPRING	-
6	T146652	4	SCREW	-
7	11M7017	1	Cotter Pin	3.200 X 32 mm
8	14M7179	1	NUT	M16
9	R39129	1	THRUST WASHER	-
10	T82221	1	Washer	-
11	AT84216	1	PLATE	NLA
12	AT107543	6	BUSHING	-
13	AT161481	1	Plate	(UPPER TURNTABLE)
14	T146639	1	PLATE	-
15	19M7402	2	Cap Screw	M10 X 25
16	19H3150	2	Cap Screw	7/16" X 3/4"
17	24M7239	2	Washer	10.700 X 21 X 2.500 mm
18	-	1	Part 18	Tether Belt
19	AT160627	1	Adjuster Belt	NLA
20	L38892	36	Plug	-
21	AL36686	1	Boot	-
22	L63562	2	Pin Fastener	(SUB FOR L38889)
23	40M7041	2	Snap Ring	-
24	AT84224	1	SHOCK ABSORBER	-
25	AL38526	1	Fork	-
26	AT44188	2	Rivet	-
27	L38891	1	RAIL	-
28	L38890	1	Plate	-
29	L25678	2	Bumper	-
30	AT145191	1	Plate	Lower
31	JD10212	2	Ball Bearing	-
32	24H1657	1	Washer	21/64" X 1-1/4" X 7/64"
33	B28163	1	WASHER	-
34	L38851	1	Roller	-
35	L38847	1	Guide	-
36	L38866	1	Spring	-
37	T82231	1	TIE BAND	-
38	L38857	2	Plug	-
39	AL36643	1	Retainer	-
40	T82227	2	Extension Spring	-
41	L42038	1	Bushing	-
42	L38861	1	Nut	-
43	34M7129	1	Spring Pin	3 X 16 mm
44	34M7130	1	Spring Pin	4 X 20 mm
45	40M7051	1	Snap Ring	-
46	AL38524	1	Adjuster	-
47	AT84228	1	Pin Fastener	-
48	L42041	4	Bushing	(A)
49	L42042	2	Roller	(A)
50	L38862	1	Bar	(A)
51	L38852	2	Plate	(A)
52	-	1	Part 52	(A) (SUB AL64581)
53	L38853	1	Plate	(A)
54	L38854	2	Spring	(A)
55	AT84226	1	Pin Fastener	-
56	40M7030	1	Snap Ring	-
57	-	1	Part 57	(L42039 NLA)
58	24M7146	1	Washer	4.300 X 12 X 1 mm
59	-	1	Part 59	(L42040 NLA)
60	AT161675	1	PLATE	(UPPER BASE)
61	L38855	2	Roller	(A)
62	AT84225	1	Rocker	-
62	AL64581	1	Arm	Not Illustrated Includes All Parts Marked (A)
63	AT161479	1	Base	-
