Открытый узел

Seat Base ( - 825589)

Seat Base ( - 825589)

Seat Base ( - 825589)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

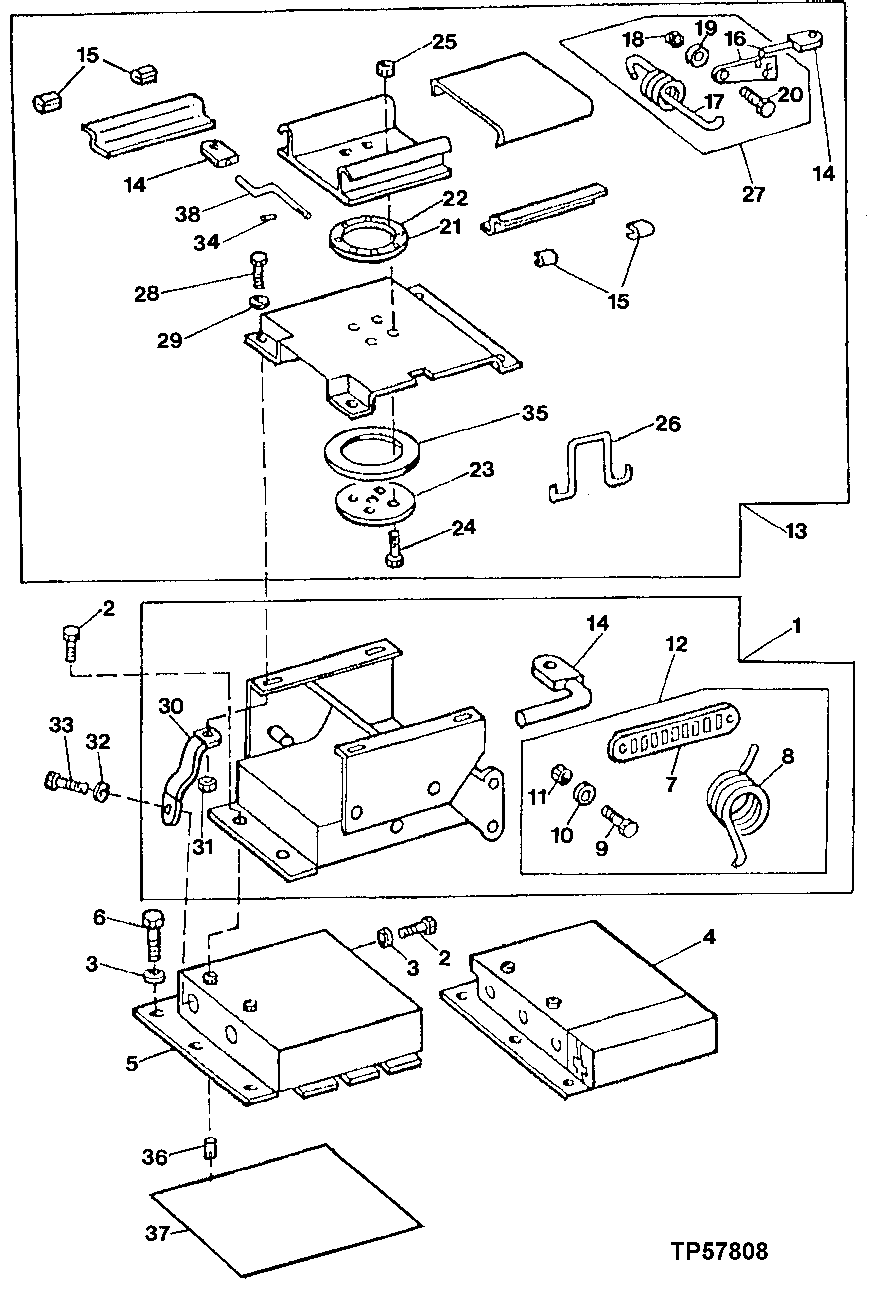

Seat Base ( - 825589)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT141500	1	Base	(ASSEMBLED)
2	19M7402	4	Cap Screw	M10 X 25
3	24M7239	11	Washer	10.700 X 21 X 2.500 mm
4	AT141214	1	Cover	(W/ CAB HEATER OR AIR CONDITIONING)
5	-	1	Part 5	(W/O CAB HEATER OR AIR CONDITIONING AT145508 NLA) (SUB AT174711) (ALSO ORDER T164567 AND T157803)
6	19M7938	9	Cap Screw	M10 X 20
7	-	2	Part 7	-
8	-	2	Part 8	(HEIGHT ADJUST)
8	-	1	Part 9	(LATCH RETURN)
9	-	4	Part 10	-
10	-	4	Part 11	-
11	-	4	Part 12	-
12	AT156921	1	Adjuster Kit	(HEIGHT ADJUSTER)
13	-	1	Part 14	(SWIVEL AND ADJUSTER AT156936 NLA) (SUB AT175350)
14	-	1	Part 15	(K1) (SWIVEL ADJUST)
14	-	1	Part 16	(K1) (SLIDE ADJUST)
14	-	1	Part 17	(K1) (HEIGHT ADJUST)
15	-	4	Part 18	(K2) (SLIDER BLOCK)
16	-	1	Part 19	(SLIDE RELEASE WELDMENT)
17	-	1	Part 20	Extension
18	-	2	Part 21	-
19	-	2	Part 22	-
20	-	2	Part 23	-
21	-	1	Part 24	(K3)
22	-	8	Part 25	(K3)
23	-	1	Part 26	(K3) (SWIVEL BEARING)
24	-	4	Part 27	(K3)
25	-	4	Part 28	(K3)
26	-	1	Part 29	(K3)
27	AT156929	1	Latch	(ADJUSTER LATCH)
28	19H2676	2	Cap Screw	3/8" X 1"
29	24M7239	2	Washer	10.700 X 21 X 2.500 mm
30	AT173022	2	Belt Kit	(INCLUDES (2) H99923, (2) 19H2676, (2) 19M7402, (2) 24M7239, (2) 24M7346)
31	H99923	2	Lock Nut	9.525 mm (3/8")
32	24M7239	2	Washer	10.700 X 21 X 2.500 mm
33	19M7402	2	Cap Screw	M10 X 25
34	34H266	1	Spring Pin	5/32" X 1", (K3)
35	-	1	Part 38	(K3)
36	T164567	1	Grommet	(SUB FOR R26936)
37	T157803	1	Plate	(UNDER SEATBASE)
38	-	1	Part 41	(K3) (SWIVEL)
..	AT151697	1	Knob	Knob, (INCLUDES ALL (K1) PARTS)
..	AT156920	1	Adjuster Kit	(INCLUDES ALL (K2) PARTS) (ADJUSTER PUCK)
..	AT156928	1	Swivel Kit	(INCLUDES ALL (K3) PARTS) (SWIVEL)
