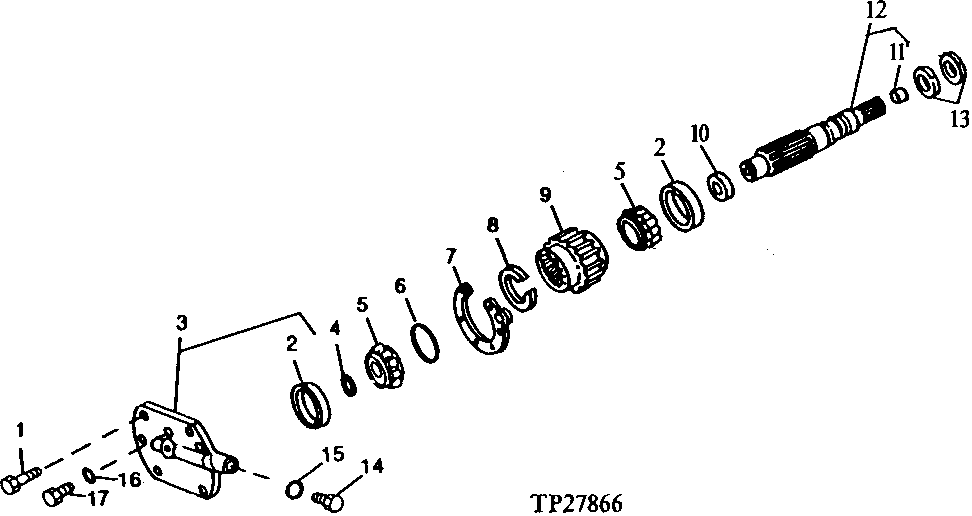

Reduction Gear, Shaft and Bearings ( - 872328)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7662	6	Cap Screw	M10 X 30
2	JD7417	2	Bearing Cup	-
3	AT117565	1	BEARING HOUSING W/O BEARING	(MARKED T120185)
4	R21722	1	O-Ring	20.218 X 3.531 mm (0.796" X 0.139")
5	JD8158	2	Bearing Cone	-
6	E52687	1	O-Ring	139.294 X 3.531 mm (5-31/64" X 0.139")
7	-	1	Part 7	(A) 0.13mm (.005 in.), (T68214 NLA)
7	-	1	Part 8	(A) 0.25mm (.010 in.), (T68215 NLA)
7	-	1	Part 9	(A) 0.75mm (.030 in.), (T68216 NLA)
8	U44147	1	Snap Ring	-
9	T113673	1	GEAR	29 TEETH, (W/O MFWD
9	T113676	1	GEAR	28 TEETH, (W/ MFWD)
10	R26753	1	RING	-
11	AR101654	1	Seal	-
12	AT114398	1	Shaft	(MARKED T113627)
13	R43659	2	Ring	-
14	R39112	1	Fitting	-
15	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
16	R26287	1	O-Ring	7.645 X 1.626 mm (0.301" X 0.064")
17	R31631	1	DRAIN PLUG	-
..	AT146255	1	Shim	Includes All Parts Marked (A)
