Открытый узел

Radiator and Oil Cooler ( - 830204)

Radiator and Oil Cooler ( - 830204)

Radiator and Oil Cooler ( - 830204)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

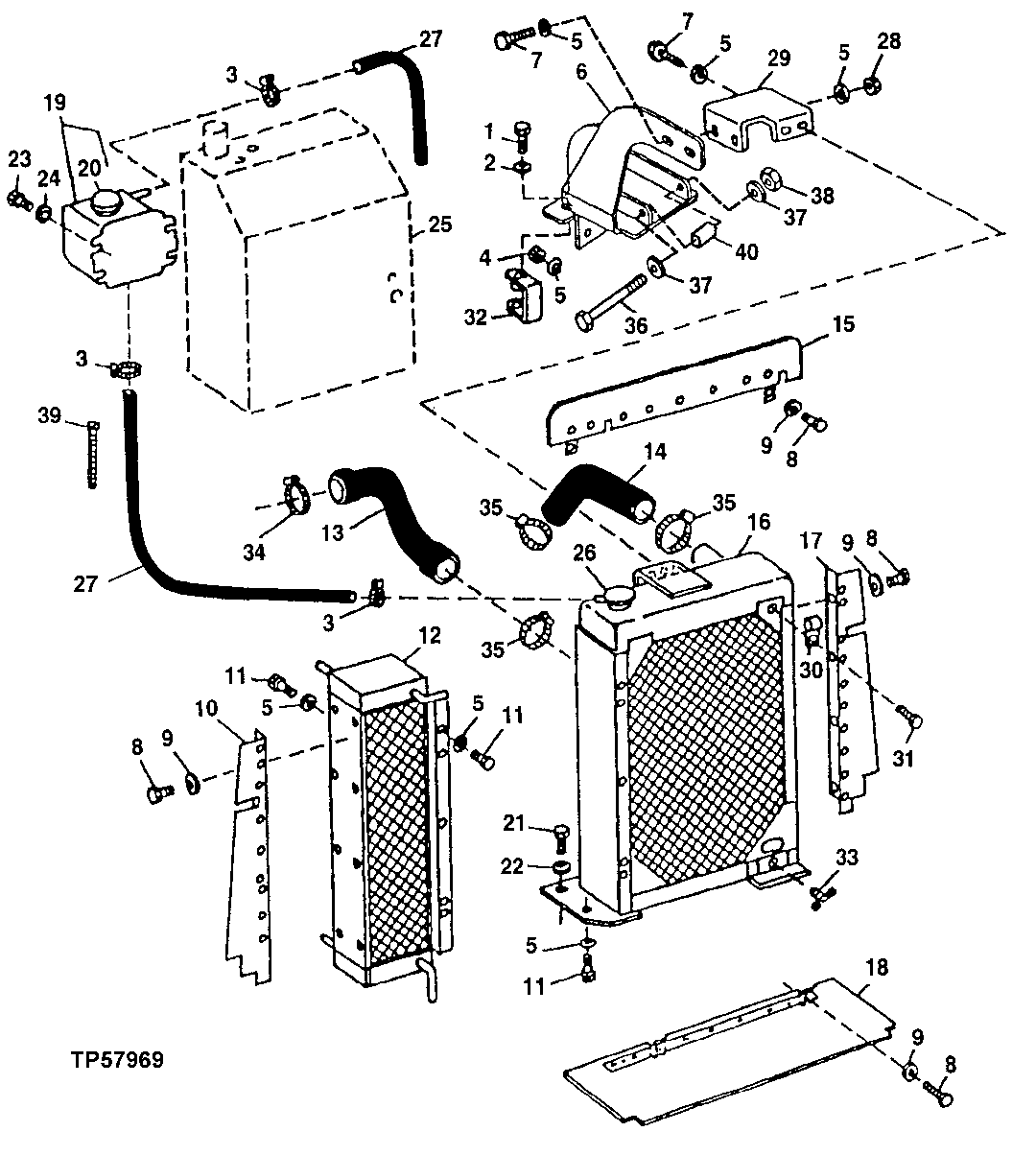

Radiator and Oil Cooler ( - 830204)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2898	1	Cap Screw	1/2" X 1-1/4"
2	24M7047	1	Washer	13 X 24 X 2.500 mm
3	R56101	3	Clip	w/o A/C, (SUB FOR T13254, THIS APPLICATION)
4	U13184	2	Lock Nut	-
5	24M7239	16	Washer	10.700 X 21 X 2.500 mm
6	AT174448	1	Bracket	(SUB FOR T142951, T143122 AND AT161327)
7	19M7662	4	Cap Screw	M10 X 30
8	37H116	11	Screw	-
9	24M7139	12	Washer	6.400 X 18 X 1.600 mm
10	AT159701	1	Isolator	(RH)
11	19M7938	7	Cap Screw	M10 X 20
12	AT163655	1	Oil Cooler	(HYDRAULIC AND TRANSMISSION)
13	T120198	1	RADIATOR HOSE	Lower
14	T68579	1	RADIATOR HOSE	Upper
15	AT159699	1	Isolator	-
16	AT174939	1	Radiator	(AT164324 NLA) (SUB AT174939) (SUB FOR AT164324)
17	AT159700	1	Isolator	(LH)
18	AT174931	1	Isolator	(SUB FOR AT159702)
19	AT162597	1	Tank	Overflow, (INCLUDES AT186925) (SUB FOR AT104021, THIS APPLICATION AT174403 AND AT166459) (SUB FOR AT162597)
20	AT186925	1	Filler Cap	(SUB FOR AT106413, THIS APPLICATION)
21	19M8011	2	Cap Screw	M12 X 30
22	24M7240	2	Washer	13 X 25 X 3 mm
23	19M8324	3	Cap Screw	M10 X 16
24	24M7096	3	Washer	10.500 X 18 X 1.600 mm
25	AT167711	1	Reservoir	(SUB FOR AT160419)
26	AT165587	1	FILLER CAP	(SUB FOR AT151979)
26	AT172281	1	Filler Cap	-
27	TY22324	1	Bulk Hose	.50 OD X .312 ID X 25 ft., (CTL)
28	14M7274	2	Nut	M10
29	T148553	1	Bracket	-
30	-	1	Part 31	-
31	37H84	1	Screw	-
32	AT107856	1	BRACKET	-
33	AT13740	1	Drain Valve	-
34	TY22472	1	Clamp	(SUB FOR AT145651 OR AR21999)
35	TY22472	3	Clamp	(SUB FOR AT145651 OR AR40418)
36	19M8456	2	Cap Screw	M8 X 100
37	24M7238	4	Washer	8.700 X 17 X 2 mm
38	14M7166	2	Lock Nut	M8
39	H77698	1	Tie Band	-
40	M78771	2	Washer	-
