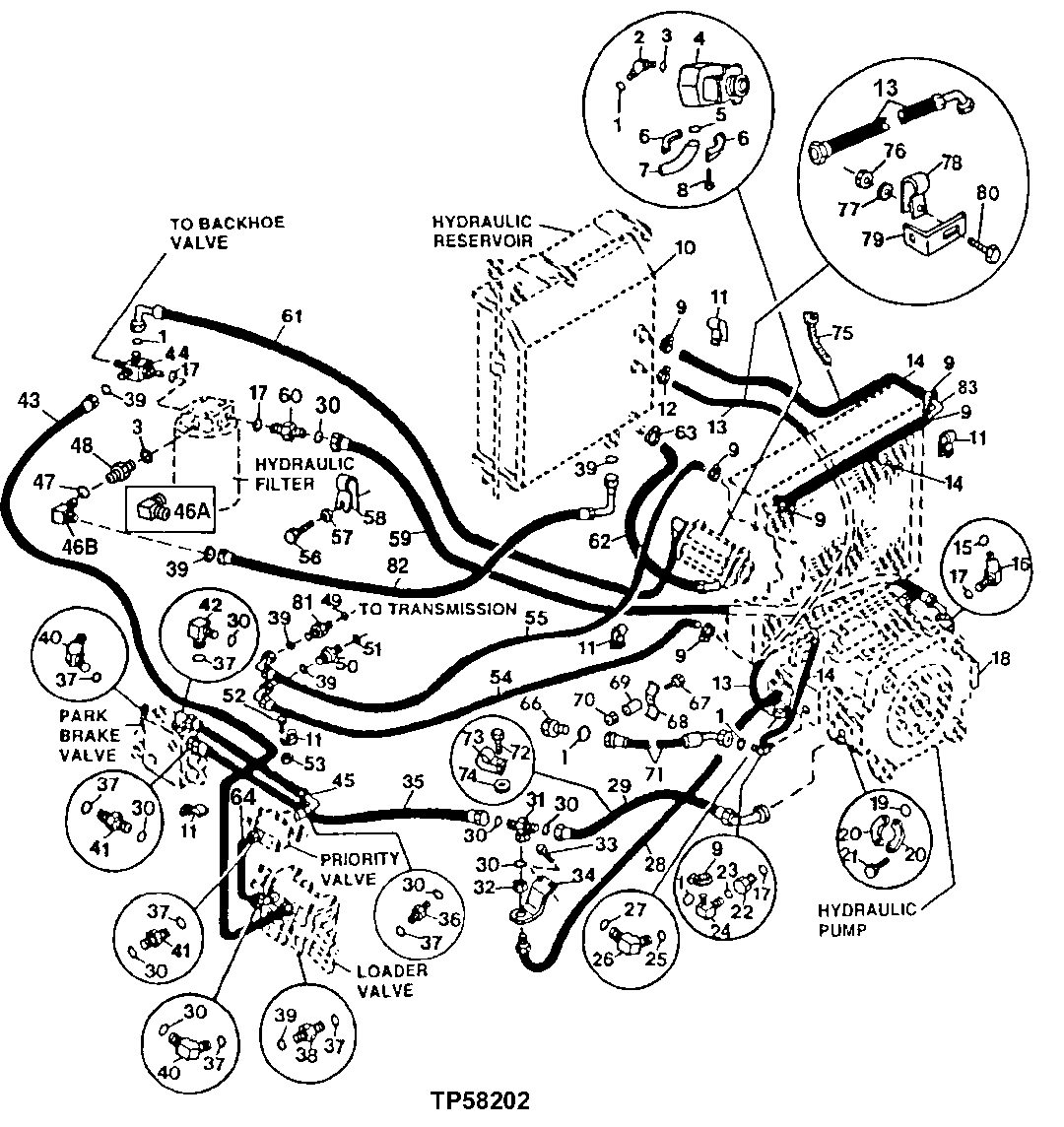

Main Hydraulic System ( - 830204)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	4	O-Ring	-
2	38H1048	1	Elbow Fitting	-
3	U12547	2	O-Ring	-
4	AT161243	1	Pump	Charge
5	B3690R	1	O-Ring	-
6	X51H-24	2	Flange Fitting	(SUB FOR T47649)
7	AU43656	1	HOSE FITTING	-
8	19H2898	4	Cap Screw	1/2" X 1-1/4"
9	AR21839	8	Clamp	-
10	AT167711	1	Reservoir	(SUB FOR AT160419)
11	R46667	5	Clamp	-
12	TY22462	1	Clamp	(SUB FOR AR48236)
13	AT132706	1	Hydraulic Hose	-
14	T78497	3	Hydraulic Hose	-
15	T78612	1	O-Ring	-
16	38H1050	1	Elbow Fitting	-
17	U13639	4	O-Ring	-
18	RE36288	1	Hydraulic Pump	Main
19	T78313	2	O-Ring	-
20	H61354	4	Flange Fitting	-
21	19H3239	8	Cap Screw	3/8" X 1-1/4"
22	T27517	1	Adapter Fitting	-
23	U12547	1	O-Ring	-
24	AT164073	1	Elbow Fitting	(SUB FOR AT21574, THIS APPLICATION)
25	R28782	1	O-Ring	-
26	38H1435	1	Elbow Fitting	(SUB FOR 38H1309, THIS APPLICATION)
27	T77613	1	O-Ring	-
28	AT159960	1	Line	-
29	AT160014	1	Hydraulic Hose	-
30	T76938	8	O-Ring	-
31	AT172877	1	Tee Fitting	(SUB FOR 38H1042, THIS APPLICATION)
32	T78715	1	Nut	-
33	19H1648	2	Cap Screw	3/8" X 3/4"
34	T146064	1	Bracket	-
35	AT160571	1	Hydraulic Hose	-
36	38H1216	1	Adapter Fitting	-
37	R29936	7	O-Ring	-
38	38H1194	1	Adapter Fitting	-
39	T77858	6	O-Ring	-
40	38H1049	2	Elbow Fitting	-
41	38H1164	2	Adapter Fitting	-
42	38H1037	1	Elbow Fitting	-
43	AT160560	1	Hydraulic Hose	30.1752" X 1693 mm (66-3/4") X 30.1752"
44	AT132701	1	Adapter Fitting	-
45	AT160565	1	Hydraulic Hose	36.5252" X 584 mm (23") X 36.5252"
47	T77858	1	O-Ring	-
48	38H1163	1	Adapter Fitting	-
49	U12547	1	O-Ring	-
46A	38H1007	1	Elbow Fitting	-
46B	38H1097	1	Elbow Fitting	-
