Loader Control Valve To Boom Cylinder Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT160848	2	Hydraulic Hose	1" X 914 mm (36") X 1"
2	T77932	13	O-Ring	-
3	AT160812	1	Line	-
4	AT160813	1	Line	-
5	U40398	3	Clamp	-
6	24M7239	3	Washer	10.700 X 21 X 2.500 mm
7	19M7938	3	Cap Screw	M10 X 20
8	AT160590	2	Hydraulic Hose	1" X 1109 mm (43-3/4") X 1"
9	AT148131	1	Hydraulic Hose	1" X 1379 mm (54-1/4") X 1"
10	19M7550	2	Cap Screw	M10 X 35
11	R46919	4	Half Clamp	-
12	28H1697	2	Spacer	0.493" X 0.675" X 3/4"
13	14M7274	2	Nut	M10
14	U12547	4	O-Ring	-
15	38H1404	2	Elbow Fitting	-
16	38H1329	2	Adapter Fitting	-
17	RE32557	2	Hydraulic Cylinder	(LOADER LIFT)
18	AT132717	1	Oil Line	-
19	T105773	2	Guide	-
20	AR85327	2	Clamp	-
21	AT163376	1	Hydraulic Hose	1" X 1498 mm (59") X 1"
22	19M7572	1	Cap Screw	M10 X 45
23	T27022	1	Clamp	-
24	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
25	AT159820	1	Line	-
26	AT159821	1	Line	-
27	T77858	4	O-Ring	-
28	38H1163	2	Adapter Fitting	-
29	U12547	2	O-Ring	-
30	AT159001	1	Spool Valve	-
31	AT159826	1	Line	-
32	AT159827	1	Line	-
33	19M8499	1	Cap Screw	M10 X 60
34	R46919	1	Half Clamp	-
35	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
36	14M7274	1	Nut	M10

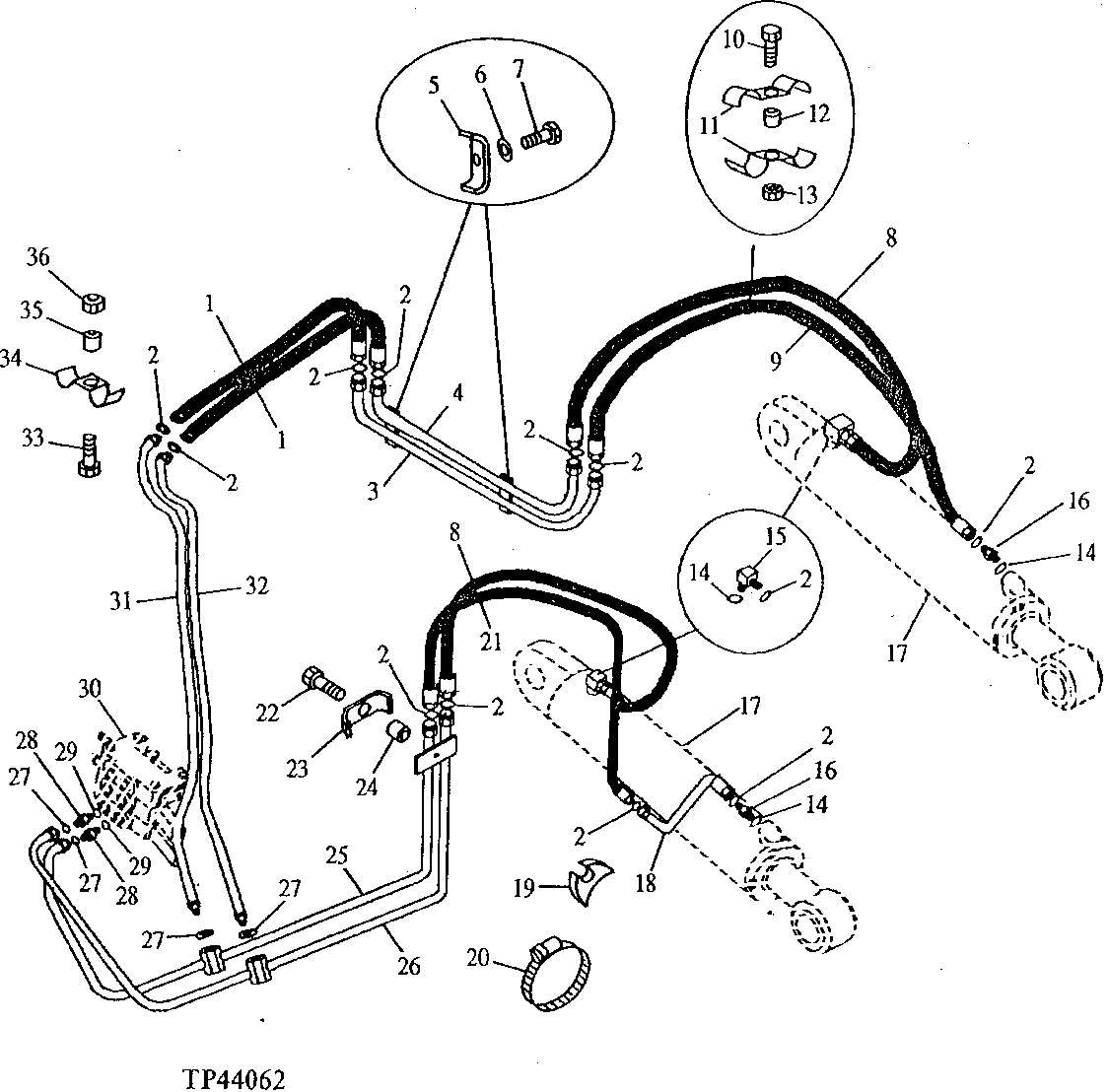

Loader Control Valve To Boom Cylinder Hydraulics
