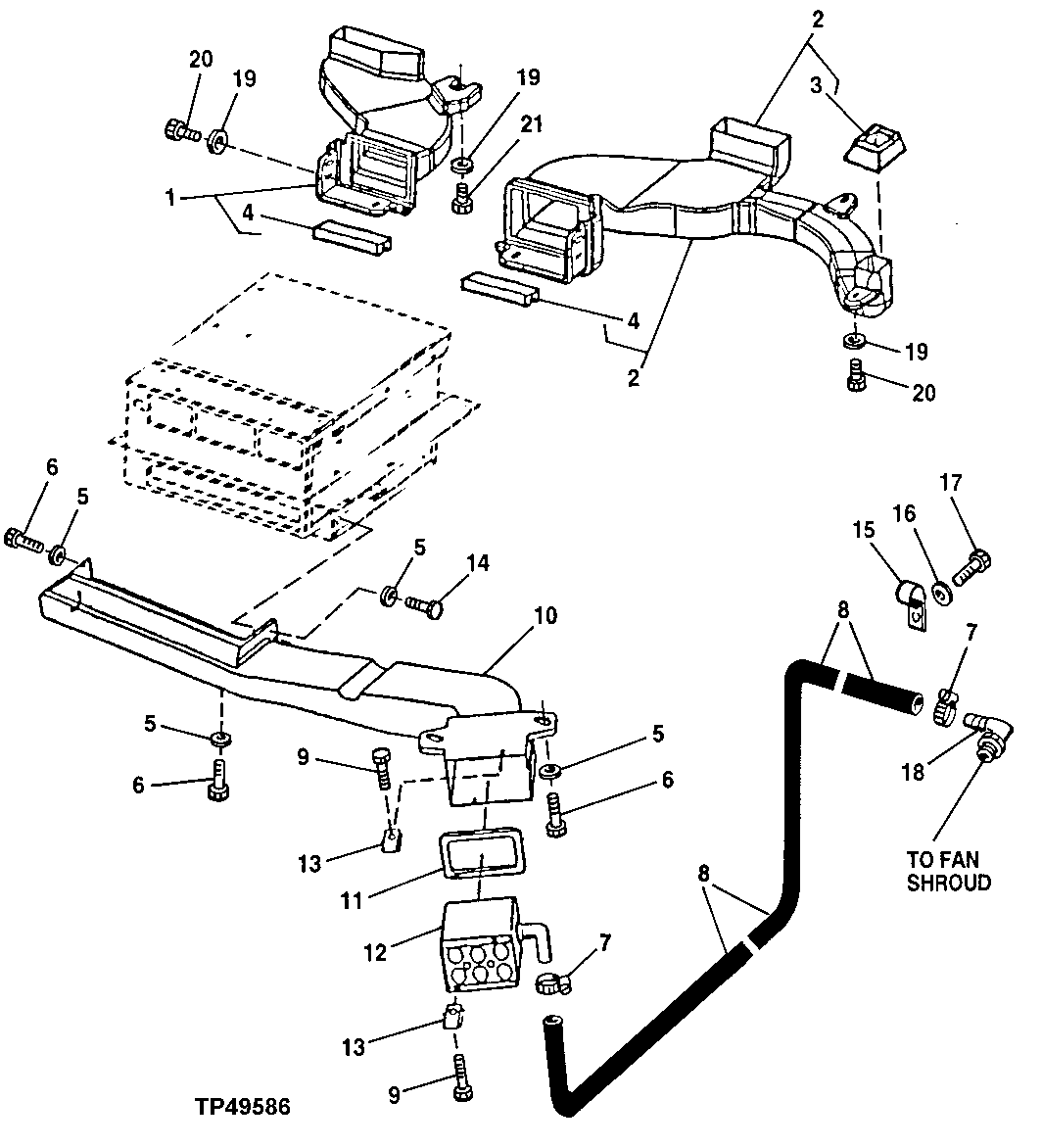

HVAC Module and Ducting (816287 - 825657)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT179666	1	Air Duct	(LEFT REAR) W/ INSULATION - AIR CONDITIONING ONLY)
1	AT174632	1	Air Duct	(LEFT REAR) (W/O INSULATION - HEATER ONLY)
2	AT173978	1	Air Duct	(LEFT FRONT/DEFROST) (W/O INSULATION - HEATER ONLY)
2	AT179665	1	Air Duct	(LEFT FRONT/DEFROST) (WITH INSULATION - AIR CONDITIONING ONLY)
3	T165521	1	Seal	(SUB FOR T158825)
4	T165520	2	Seal	(SUB FOR T157836)
5	24M7139	14	Washer	6.400 X 18 X 1.600 mm
6	19M7933	6	Cap Screw	M6 X 25
7	AR21839	20	Clamp	(SUB FOR AR54815)
8	T145959	1	Hose	-
9	37M7072	2	Screw	-
10	T152207	1	Air Duct	(FRESH AIR)
11	T145143	1	Gasket	-
12	AT168604	1	Precleaner	-
13	R52130	2	Lock Nut	-
14	14M7297	1	Nut	M5
15	AH77714	1	Clip	-
16	24M7239	1	Washer	10.700 X 21 X 2.500 mm
17	19M7550	1	Cap Screw	M10 X 35
18	AT167782	1	Flange	-
19	24M7139	6	Washer	6.400 X 18 X 1.600 mm
20	19M7874	6	Cap Screw	M6 X 30
21	19M7833	1	Screw	M6 X 35

HVAC Module and Ducting (816287 - 825657)
