Открытый узел

HVAC Module and Ducting ( - 816286)

HVAC Module and Ducting ( - 816286)

HVAC Module and Ducting ( - 816286)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

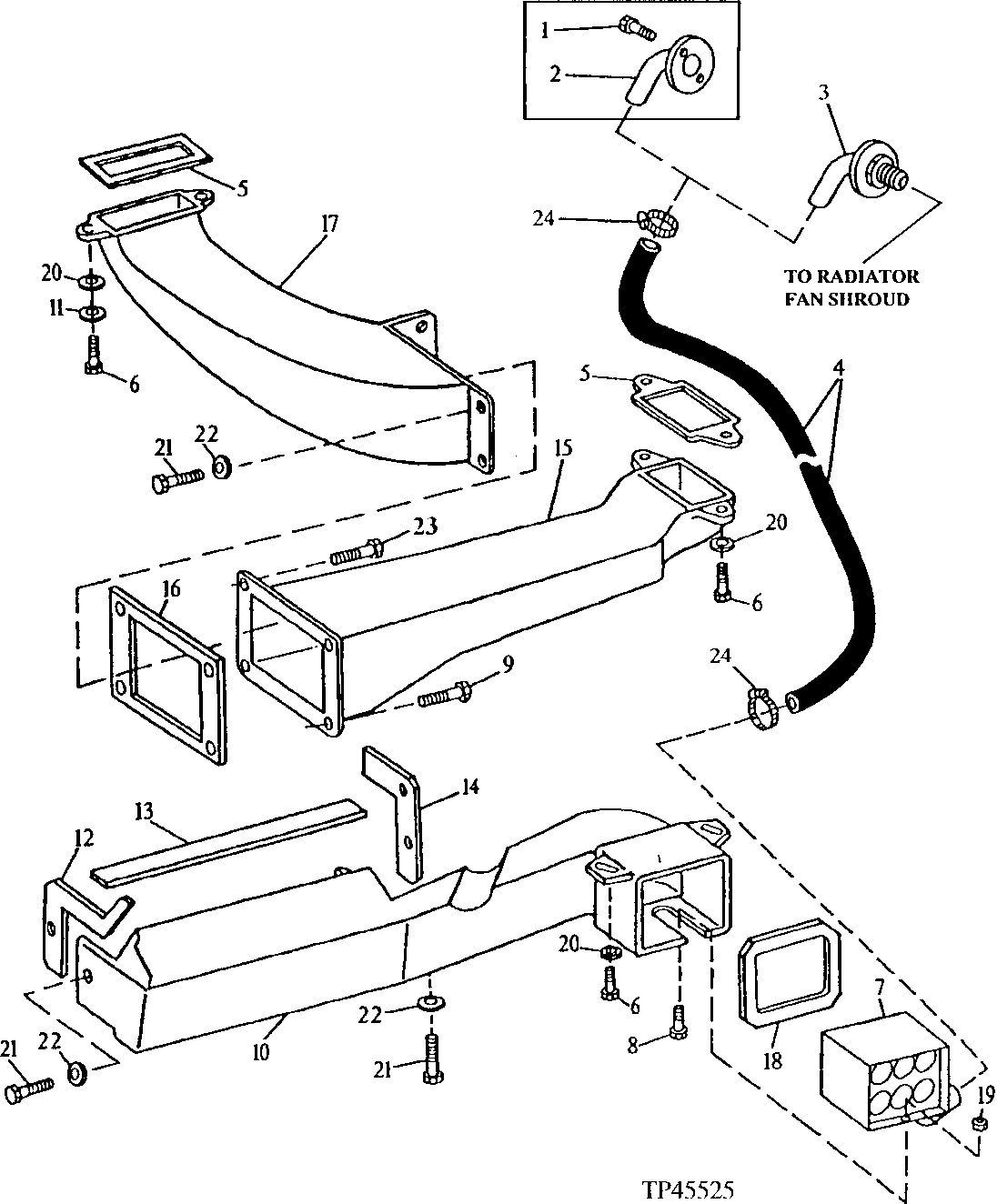

HVAC Module and Ducting ( - 816286)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7881	2	Screw	M8 X 20
2	AT142995	1	Flange	(HEATER SHUT-OFF)
3	AT167782	1	Flange	-
4	T145959	1	Hose	-
5	-	1	Part 5	Bulk Material, (MF T70307 CTL)
6	19M7077	6	Cap Screw	M6 X 20
7	AT163390	1	Precleaner	-
8	21H1301	1	SCREW	0.190" X 1/2"
9	19M7077	4	Cap Screw	M6 X 20
9	24M7139	4	Washer	6.400 X 18 X 1.600 mm, (SUB FOR 24M7293, THIS APPLICATION)
10	T145547	1	Air Duct	-
11	24M7293	2	Washer	6.500 X 13 X 1.600 mm
12	T130112	1	Gasket	-
13	-	1	Part 14	Bulk Material, (MF T316499 OR T630169 CTL)
14	T130111	1	Gasket	-
15	T133191	1	Air Duct	(LH FRONT)
16	T130110	1	Gasket	-
17	T133190	1	Air Duct	(LH REAR)
18	T145143	1	Gasket	-
19	R52130	1	Lock Nut	-
20	24M7139	2	Washer	6.400 X 18 X 1.600 mm
21	19M7077	7	Cap Screw	M6 X 20
22	24M7139	9	Washer	6.400 X 18 X 1.600 mm, (SUB FOR 24M7293, THIS APPLICATION)
23	19M7077	2	Cap Screw	M6 X 20
24	AR21839	2	Clamp	-
