Открытый узел

HVAC Module (816287 - 825657)

HVAC Module (816287 - 825657)

HVAC Module (816287 - 825657)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

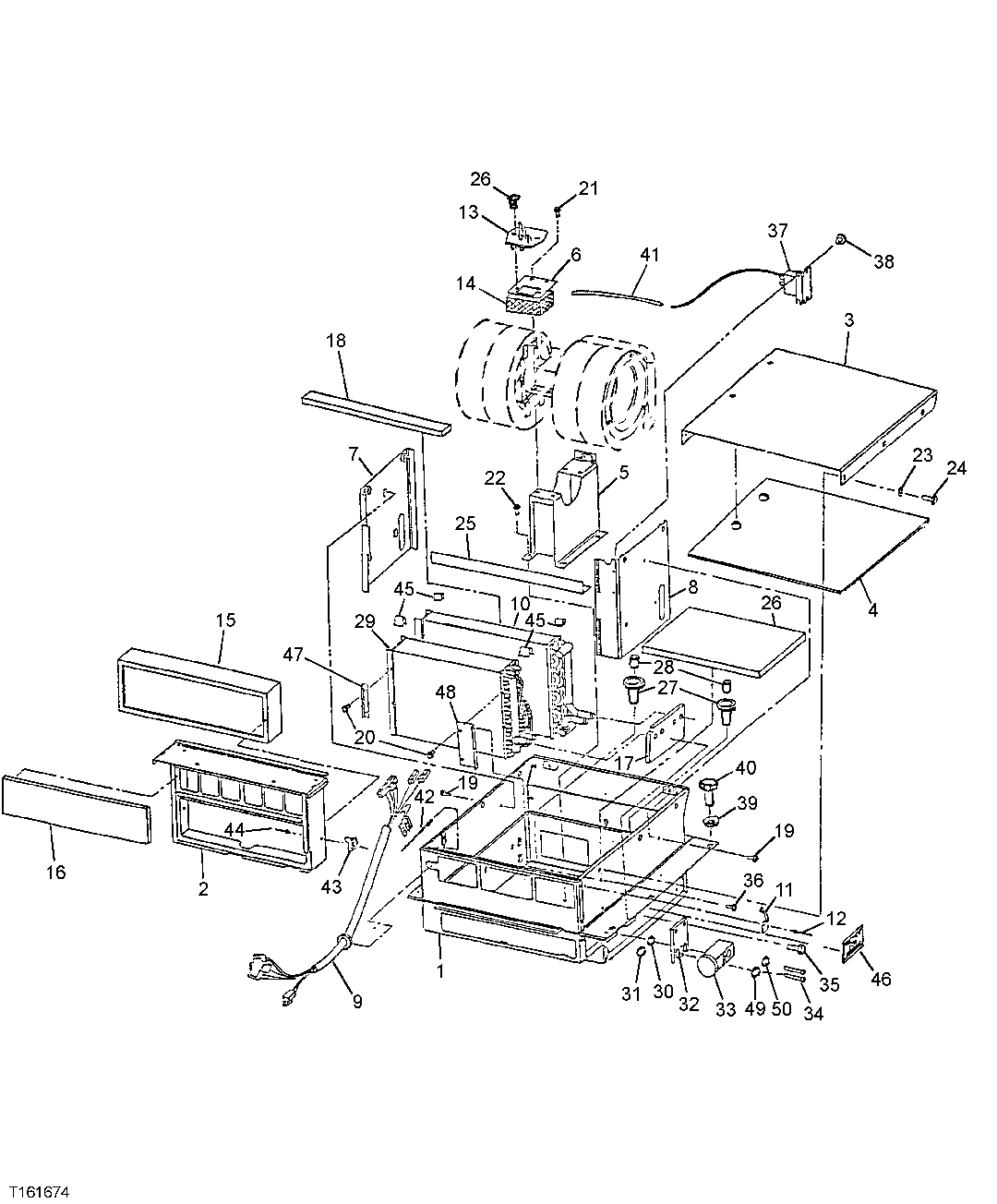

HVAC Module (816287 - 825657)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT175759	1	Case	-
2	AT174772	1	Frame	Filter
2	AT177786	1	Housing	Filter
3	AT175760	1	Cover	-
4	T158842	1	Gasket	-
5	AT175770	1	Support	Mount
6	AT178892	1	Bracket	(SUB FOR AT175773)
7	AT175782	1	Plate	Front
8	AT175783	1	Plate	Rear
9	AT174775	1	AC Timer Wiring Harness	Module
10	AT174774	1	Heater	-
11	AT175769	2	Latch	-
12	H85233	2	Rivet	-
13	AT182200	1	Resistor	-
14	-	1	Part 15	(NLA) (SUB AT178892)
15	AT141209	1	Air Filter	-
16	T158848	1	Air Filter	Recirculation
17	T158862	1	Seal	-
18	T158871	1	Seal	-
19	19M7774	6	Screw	M6 X 12
20	19M7640	6	Cap Screw	M5 X 12
21	19M7774	4	Screw	M6 X 12
22	19M7774	5	Screw	M6 X 12
23	24M7239	4	Washer	10.700 X 21 X 2.500 mm
24	19M7402	4	Cap Screw	M10 X 25
25	T158873	1	Angle	-
26	T158866	1	Gasket	-
27	T164738	2	Fitting	(SUB FOR T158865)
28	-	2	Part 29	(AT175768 NLA) (SUB T164738)
29	AT174773	1	Evaporator	-
30	R113050	1	O-Ring	-
31	R33259	1	O-Ring	-
32	T158127	1	Plate	-
33	RE57575	1	Valve	-
34	19M8669	2	Screw	M5 X 35
35	19M7775	3	Screw	M6 X 16
36	19M7774	4	Screw	M6 X 12
37	RE198074	1	Temperature Switch	(SUB FOR AH144020)
38	37H147	1	Screw	-
39	24M7239	7	Washer	10.700 X 21 X 2.500 mm
40	19M7402	7	Cap Screw	M10 X 25
41	T160136	1	Tube	-
42	Z57041	2	Tie Band	(SUB R44302)
42	R44302	2	Tie Band	-
43	AT177787	2	Bolt	-
44	H85233	2	Rivet	-
45	T160275	4	Clip	-
46	T160276	1	Label	-
47	AT175789	1	Retainer	-
48	AT175790	1	Retainer	-
49	T143169	1	O-Ring	-
50	R10093	1	O-Ring	-
