Открытый узел

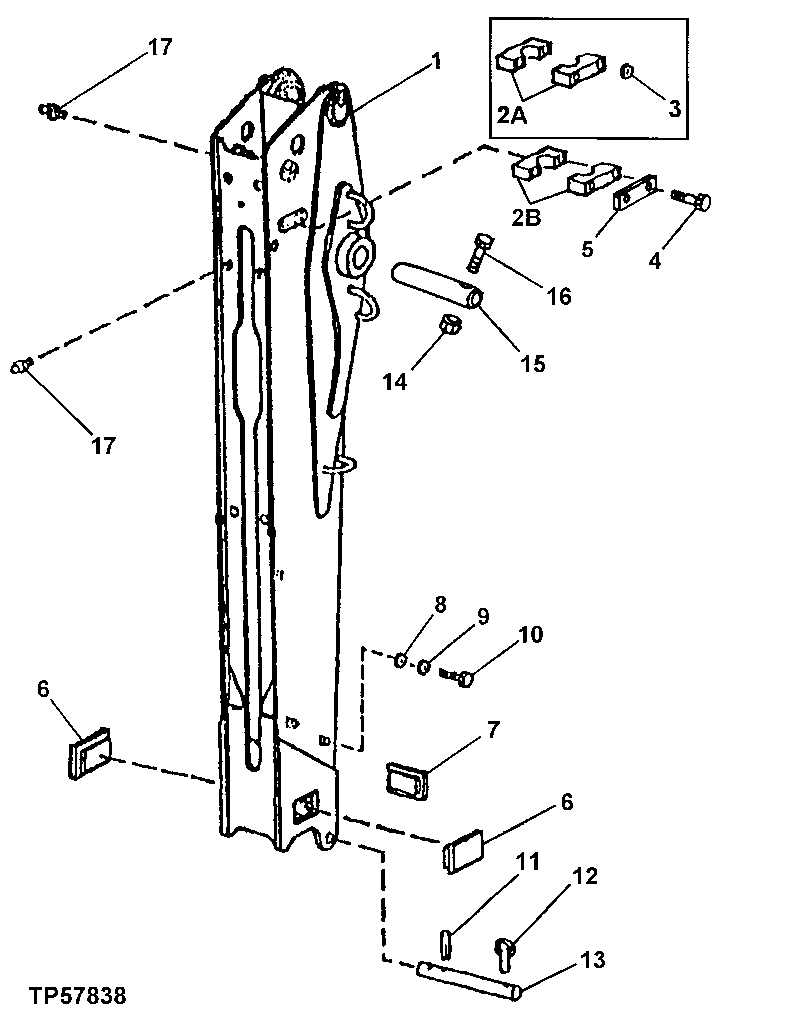

EXTENDIBLE DIPPERSTICK HOUSING

EXTENDIBLE DIPPERSTICK HOUSING

EXTENDIBLE DIPPERSTICK HOUSING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

EXTENDIBLE DIPPERSTICK HOUSING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT158502	1	Housing	(K) (K1)
3	24M7238	8	Washer	8.700 X 17 X 2 mm
4	19M7981	4	Cap Screw	M8 X 55, (W/O AUX. HYDS)
5	T162005	2	Strap	-
6	AT158521	2	Pad	(K) (K1)
7	AT158522	1	Pad	(K) (K1)
8	24H1781	4	Washer	13/32" X 7/8" X 1/4", (W/O AUXILIARY BACKHOE PLUMBING)
9	24M7239	4	Washer	10.700 X 21 X 2.500 mm
10	19M8324	4	Cap Screw	M10 X 16
11	34M7054	1	Spring Pin	10 X 50 mm, (K1)
12	AR83396	1	Quick Lock Pin	(K1)
13	T147005	1	Pin	(K1)
14	14M7328	1	Lock Nut	M16
15	T125952	1	Pin Fastener	70 X 360 mm (2.756" X 14.173")
16	19M8486	1	Cap Screw	M16 X 180
17	T162396	4	Lubrication Fitting	(K) (SUB FOR JD7798) (K1)
..	AT159932	1	Dipperstick	(INCLUDES ALL (K) PARTS (DIPPERSTICK AND EXTENSIONS)
..	AT164712	1	Kit	(INCLUDES ALL (K1) PARTS (DIPPERSTICK AND EXTENSION, WITH SWING LOCK PIN)
2A	T162004	4	Clamp	(SUB FOR (4) T147187) (ALSO ORDER (2) T162005)
2B	T162004	4	Clamp	-
