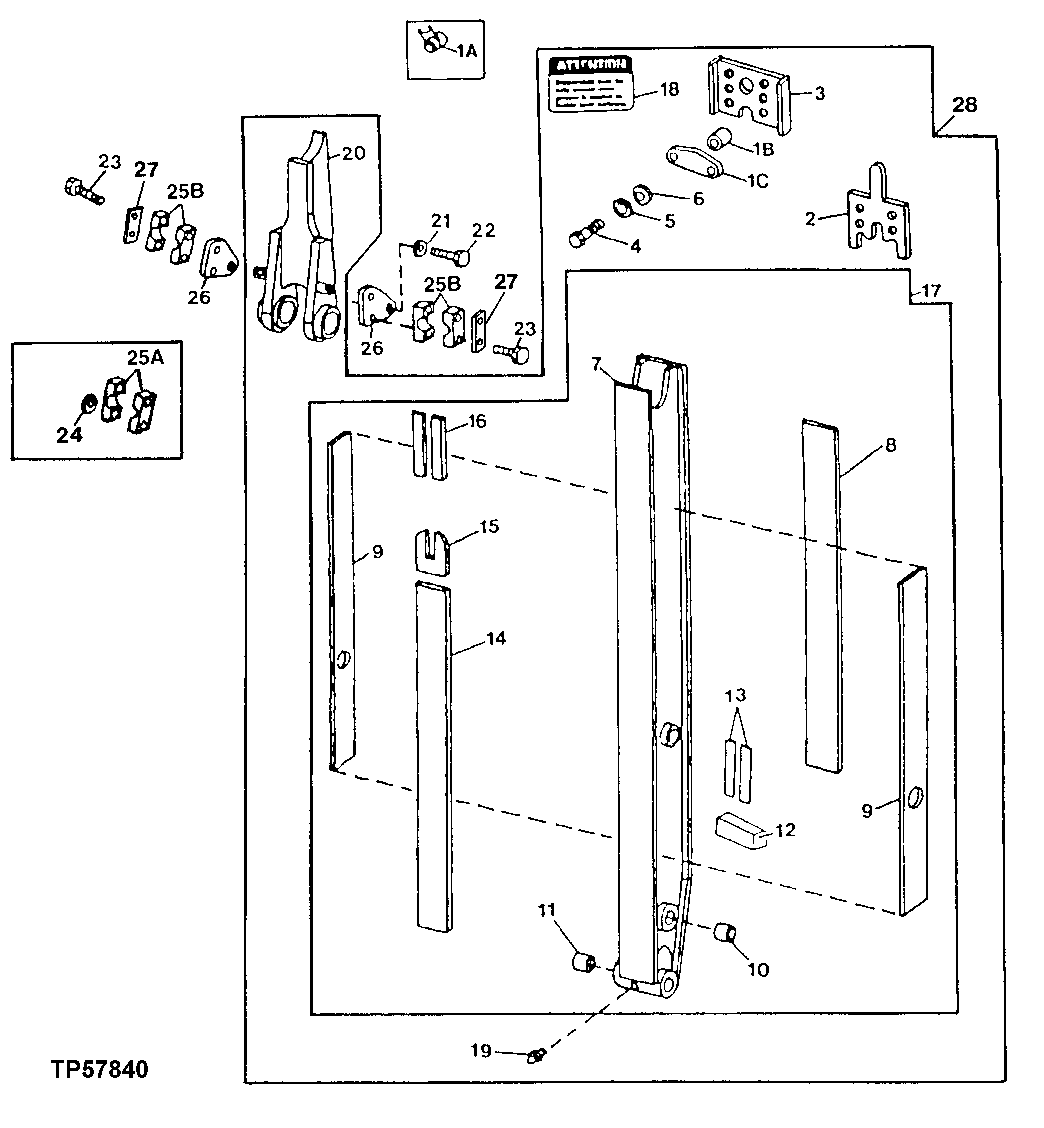

EXTENDIBLE DIPPERSTICK EXTENSION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	T143209	1	Shim	-
3	AT162072	1	Pad	-
4	19M7403	6	Cap Screw	M12 X 35
5	24M7240	1	Washer	13 X 25 X 3 mm
6	T146635	2	Washer	-
7	-	1	Part 9	-
8	T143973	1	Plate	(ALSO ORDER (2) T148940, (2) T148941 AND (2) T148942)
9	T145079	2	Strip	-
10	T143929	2	Bushing	-
11	T143929	2	Bushing	-
12	T144129	1	Stop	-
13	T148942	2	Reinforcement	.030
13	T148941	2	Reinforcement	.010
13	T148940	2	Reinforcement	.005
14	T143931	1	Strip	-
15	T143933	1	Plate	-
16	T143937	2	Pad	-
17	AT158500	1	Extension	(ALSO ORDER (2) T148940, (2) T148941, (2) T148942, T144129)
18	T146687	1	Label	Attention
19	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
20	AT158501	1	Clevis	-
21	24M7239	2	Washer	10.700 X 21 X 2.500 mm
22	19M7402	2	Cap Screw	M10 X 25
23	19M7663	4	Cap Screw	M8 X 70
24	24M7238	4	Washer	8.700 X 17 X 2 mm
26	T147787	2	Plate	-
27	T164017	2	Plate	-
28	AT159932	1	Dipperstick	Convenience Assembly, (INCLUDES DIPPERSTICK HOUSING, WEAR PADS, 5 FT. EXTENSION CYLINDER WITH LINK, LUBRICATION FITTINGS, BUCKET AND CROWD PIN, LABEL, AND LOCK PIN)
28	AT164712	1	Kit	INCLUDES AT159932 (DIPPERSTICK , SWING LOCK PIN AND HOLDER. ALSO REQUIRES) AT164715 (PLUMBING KIT), AT162061 (VALVE FOR TRACTOR WITH 5 FUNCTION), AT151135 (VALVE FOR TRACTORS WITH 4 FUNCTION; MULTI-PURPOSE BUCKET.)
1A	-	2	Part 1	(AT161328 NLA) (SUB (2) T154092 AND (2) T154271)
1B	T154271	2	Bushing	-
1C	T154092	2	Plate	-
25A	T163635	4	Clamp	(SUB FOR (4) T147866) (ALSO ORDER (2) T164017)
25B	T163635	4	Clamp	-
