EXTENDIBLE DIPPERSTICK CYLINDER HYDRAULIC LINE, PINS, AND STOP

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	1	O-Ring	-
2	AT161678	1	Elbow Fitting	-
3	R26375	1	O-Ring	-
4	T77857	2	O-Ring	-
5	AT159058	1	Tube	-
6	AR21842	1	Clamp	-
7	T101624	2	Support	-
8	38H1173	1	Adapter Fitting	-
9	R26448	1	O-Ring	-
10	28H1883	1	Spacer	0.364" X 0.540" X 1/2"
11	T24958	1	Clip	-
12	24M7238	1	Washer	8.700 X 17 X 2 mm
13	19M7513	1	Cap Screw	M8 X 30
14	-	1	Part 14	-
15	L1610N	4	Snap Ring	-
16	T143262	1	Pin	-
17	T145377	1	Pin	-
18	AH141803	1	Hydraulic Cylinder Rod	-
19	14M7273	1	Nut	M8
20	24M7238	6	Washer	8.700 X 17 X 2 mm
21	T151248	1	Stop	(SUB FOR AT161938)
22	19M7922	1	Cap Screw	M8 X 40
23	14M7166	1	Lock Nut	M8

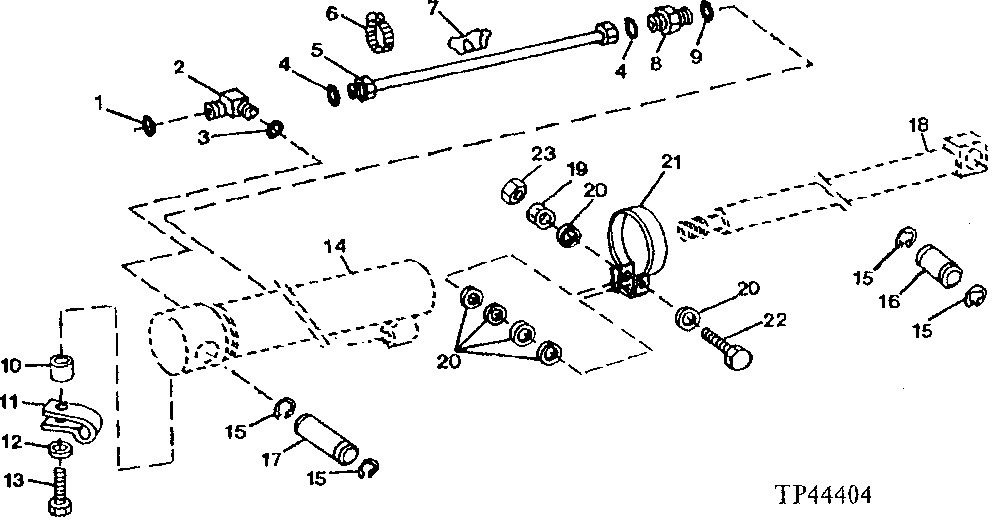

EXTENDIBLE DIPPERSTICK CYLINDER HYDRAULIC LINE, PINS, AND STOP
