EXTENDIBLE DIPPERSTICK AND BUCKET CYLINDER HYDRAULICS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	38H1007	2	Elbow Fitting	-
3	T77858	4	O-Ring	-
4	AT162888	1	Oil Line	-
5	T77932	1	O-Ring	-
6	AT162963	1	Hydraulic Hose	1" X 2775 mm (109-1/4") X 30.1752"
7	T78707	2	Nut	30.175 mm (1-3/16")
8	AT142022	1	Oil Line	-
9	AT142023	1	OIL LINE	-
10	AT134847	1	Hydraulic Hose	30.1752" X 3641 mm (143-1/2") X 30.1752"
11	R29936	2	O-Ring	-
12	38H1176	2	Adapter Fitting	-
13	T77857	10	O-Ring	-
14	AT165614	2	Hydraulic Hose	13/16" X 1849 mm (72-3/4") X 13/16", (SUB FOR AT84177, THIS APPLICATION)
15	AT162230	1	OIL LINE	-
16	AT162231	1	OIL LINE	-
17	AT161424	2	Hydraulic Hose	13/16" X 1400 mm (55") X 13/16"
18	T78716	2	Nut	20.625 mm (13/16")
19	AT161434	2	LINE	-
20	19M7550	2	Cap Screw	M10 X 35
21	U12288	2	Clamp	-
22	14M7274	2	Nut	M10
23	AT164715	1	Mounting Parts	(INCLUDES AT133185, T147178, T162004, T147787 AND T163635)

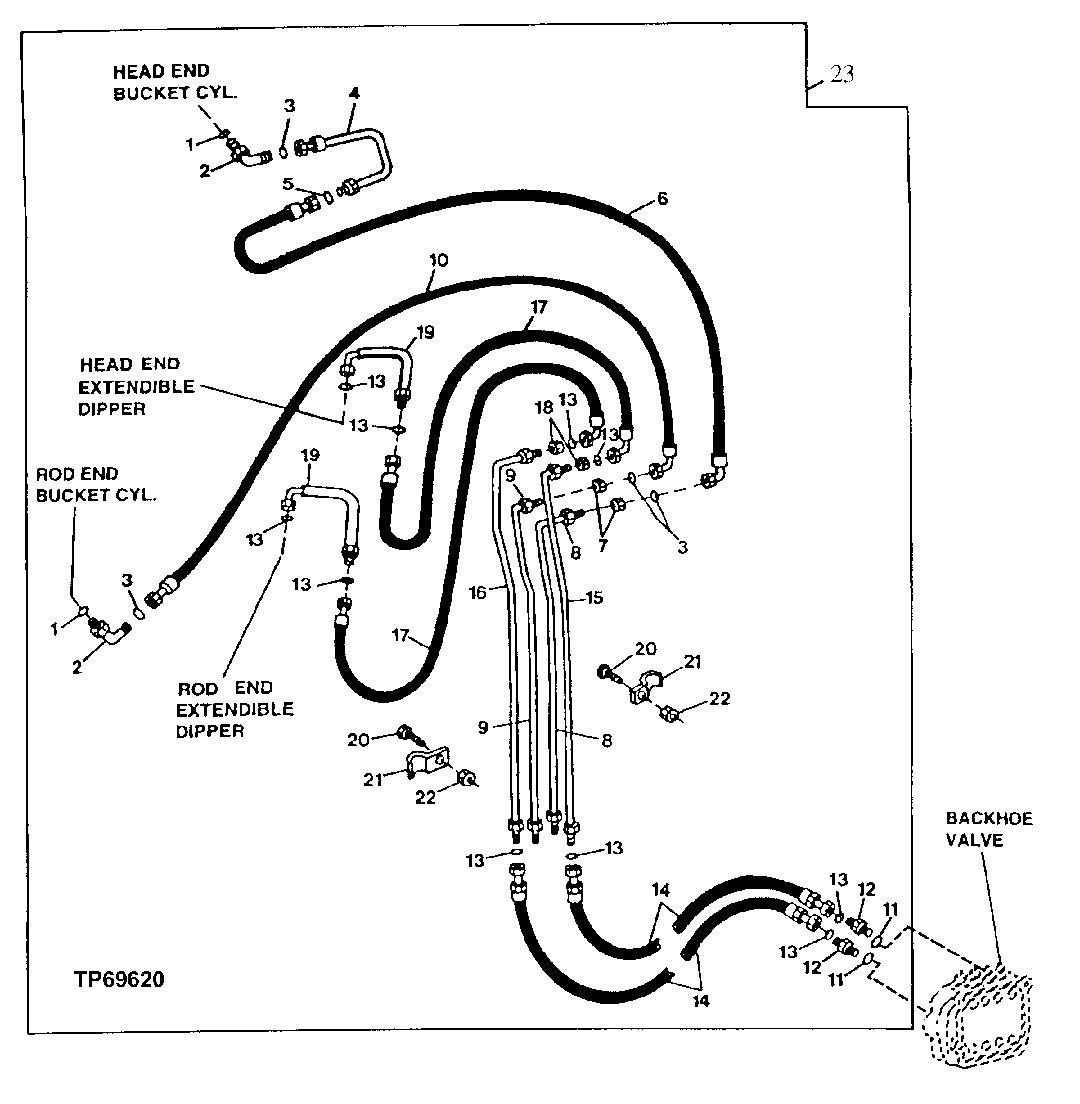

EXTENDIBLE DIPPERSTICK AND BUCKET CYLINDER HYDRAULICS
