Открытый узел

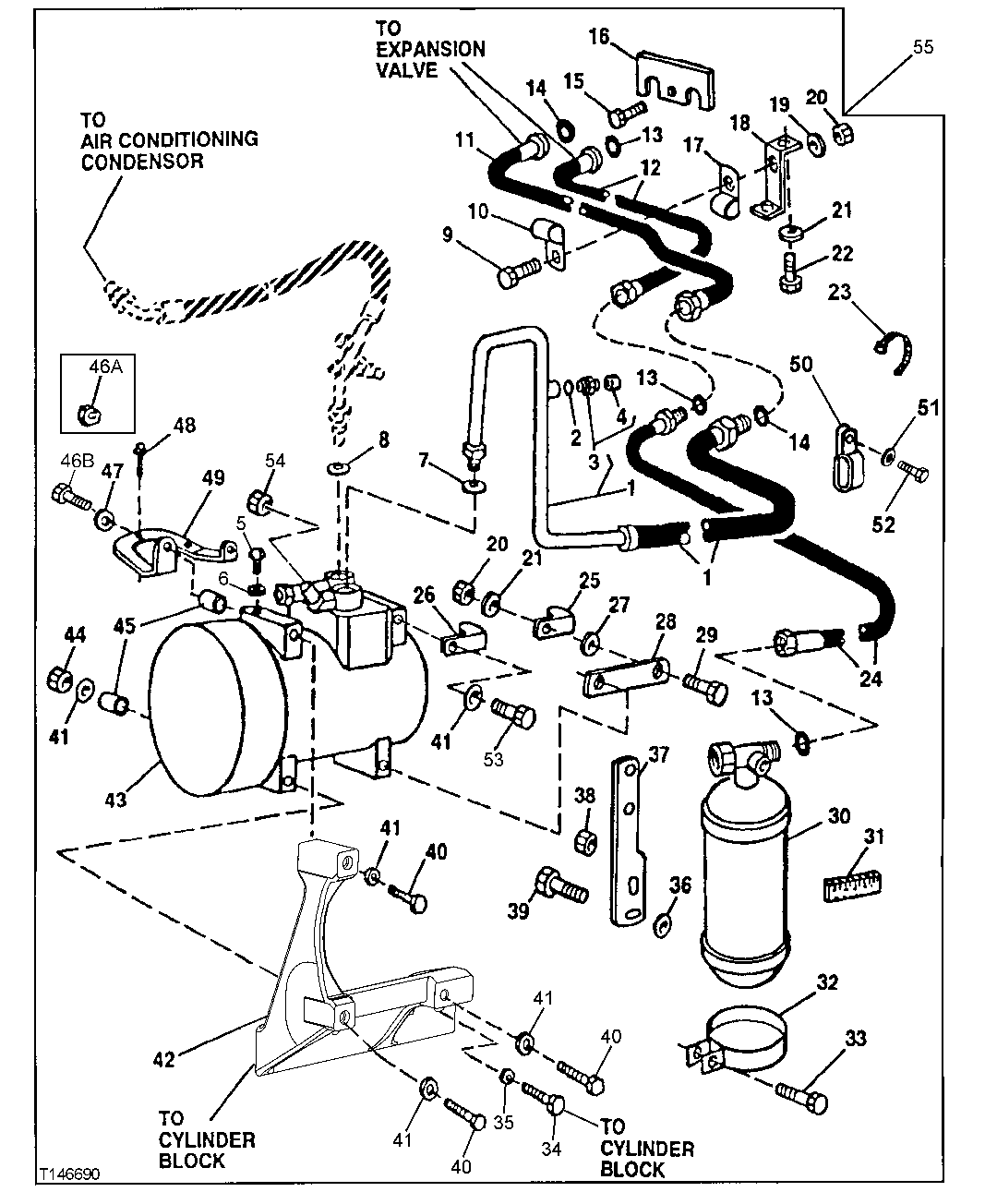

Air Conditioning Compressor Mounting (830205 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT178129	1	Refrigerant Hose	-
2	R10093	1	O-Ring	-
3	AT181530	1	Flow Control Hyd. Valve	-
4	T162557	1	Cap	-
5	21M7283	1	Screw	M5 X 8
6	12H316	1	Lock Washer	0.216"
7	R33259	1	O-Ring	-
8	R113050	1	O-Ring	-
9	19M7513	1	Cap Screw	M8 X 30
10	T102934	1	Clamp	-
11	AT175962	1	Line	-
12	AT175961	1	Line	-
13	R10093	2	O-Ring	-
14	T143169	2	O-Ring	-
15	19M8553	1	Screw	M6 X 16
16	R125223	1	Plate	-
17	T13814	1	Clamp	-
18	T158245	1	Strap	-
19	24M7238	1	Washer	8.700 X 17 X 2 mm
20	14M7273	2	Nut	M8
21	24M7239	1	Washer	10.700 X 21 X 2.500 mm
22	19M7938	1	Cap Screw	M10 X 20
23	R44302	1	Tie Band	-
24	AT178271	1	Hose	-
25	T78787	1	Clamp	-
26	T19935	1	Clamp	-
27	24H1621	1	Washer	11/32" X 1" X 0.220"
28	M86533	1	Strap	-
29	19M7513	1	Cap Screw	M8 X 30
30	AT162848	1	Receiver-Dryer	-
31	T145560	1	Label	-
32	R53422	2	Clamp	-
33	19M7550	2	Cap Screw	M10 X 35
34	19M7402	2	Cap Screw	M10 X 25
34	19M7550	2	Cap Screw	M10 X 35
35	24M7239	2	Washer	10.700 X 21 X 2.500 mm
36	24M7239	2	Washer	10.700 X 21 X 2.500 mm
37	T162642	1	Strap	-
38	14M7274	2	Nut	M10
39	19M7402	2	Cap Screw	M10 X 25
40	19M8456	3	Cap Screw	M8 X 100
40	19M8539	3	Cap Screw	M8 X 90
41	24M7238	7	Washer	8.700 X 17 X 2 mm
42	-	1	Part 44	(AT180350 NLA) (SUB R504192) (ALSO ORDER R504191, (3) 19M8539, 19M7407, 19M8456 AND (2) 19M7550) (SUB FOR R123500, THIS APPLICATION)
42	R504192	1	Bracket	-
43	TY6764	1	Compressor	NLA; ORDER SE501462
43	SE501462	1	Compressor Reman	REMAN FOR TY6764
44	14M7273	3	Nut	M8
45	28H1941	4	Bushing	0.364" X 0.540" X 1-1/4"
47	24M7238	8	Washer	8.700 X 17 X 2 mm
48	-	1	Part 53	-
49	R132690	1	Bracket	-
49	R504191	1	Bracket	-
50	T149597	1	Clamp	-
51	24M7100	1	Washer	6.600 X 22 X 2 mm
52	19M7077	1	Cap Screw	M6 X 20
53	19M8456	1	Cap Screw	M8 X 100
54	14M7273	1	Nut	M8
55	AT180331	1	Air Conditioner	Whole Goods
55	AT184329	1	Air Conditioner	Whole Goods
46A	14M7273	3	Nut	M8
46B	19M7407	1	Cap Screw	M8 X 25

Air Conditioning Compressor Mounting (830205 - )

Нет текстового описания
