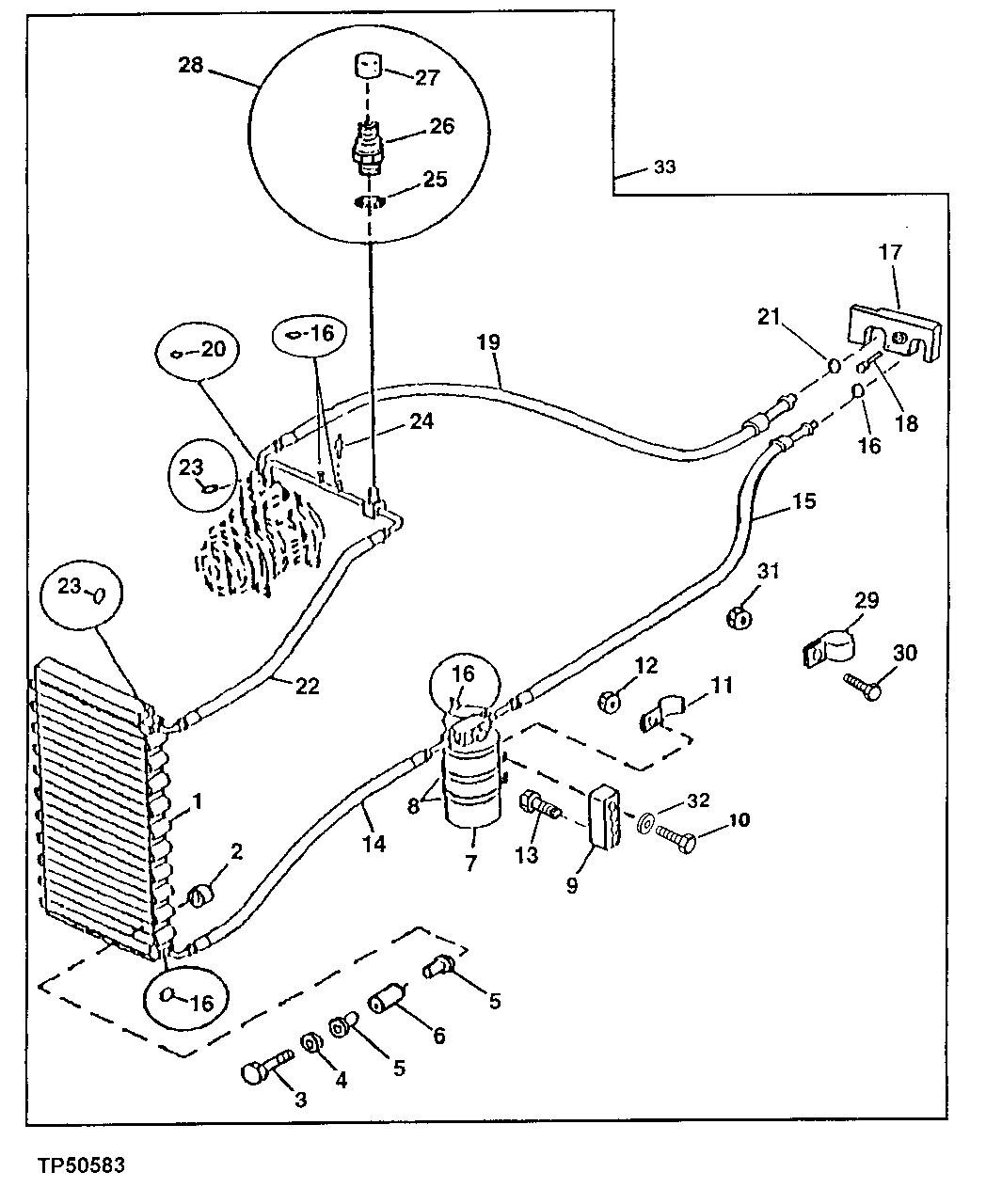

Air Conditioner Condenser, Dryer and Hoses (816287 - 830204)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT157396	1	Vapor Condenser	-
2	T149003	2	Spacer	-
2	T149004	2	Washer	-
3	19M8539	4	Cap Screw	M8 X 90
4	24M7296	4	Washer	10.500 X 30 X 2.500 mm
5	AT76998	8	Isolator	-
6	28H1941	4	Bushing	0.364" X 0.540" X 1-1/4"
7	AT162848	1	Receiver-Dryer	-
8	R53422	2	Clamp	-
9	T79844	1	STRAP	-
10	19M7935	2	Cap Screw	M10 X 55
11	AH77714	1	Clip	-
12	14M7274	2	Nut	M10
13	19M7550	1	Cap Screw	M10 X 35
14	AT161094	1	Refrigerant Hose	-
15	AT175271	1	Refrigerant Hose	-
16	R10093	6	O-Ring	-
17	R125223	1	Plate	-
18	19M8553	1	Screw	M6 X 16
19	AT175272	1	Refrigerant Hose	-
20	R33259	1	O-Ring	-
21	T143169	1	O-Ring	-
22	AT175273	1	Refrigerant Hose	-
23	R113050	2	O-Ring	-
24	R60170	2	Valve	-
25	R28776	1	O-Ring	-
26	-	1	Part 27	-
27	T148917	1	Cap	-
28	AT164892	1	Hydraulic Cylinder Port	-
29	R46667	1	Clamp	-
30	19M7662	1	Cap Screw	M10 X 30
31	14M7274	1	Nut	M10
32	24H1781	2	Washer	13/32" X 7/8" X 1/4", (RECEIVER / DRYER MOUNTING BAR SCREW)
33	AT177435	1	Air Conditioner	(ALSO INCLUDES EVAPORATOR KIT, COMPRESSOR, BELT, SWITCHES, WIRE HARNESS, FAN GUARD, LABEL, AND MISCELLANEOUS HARDWARE)
