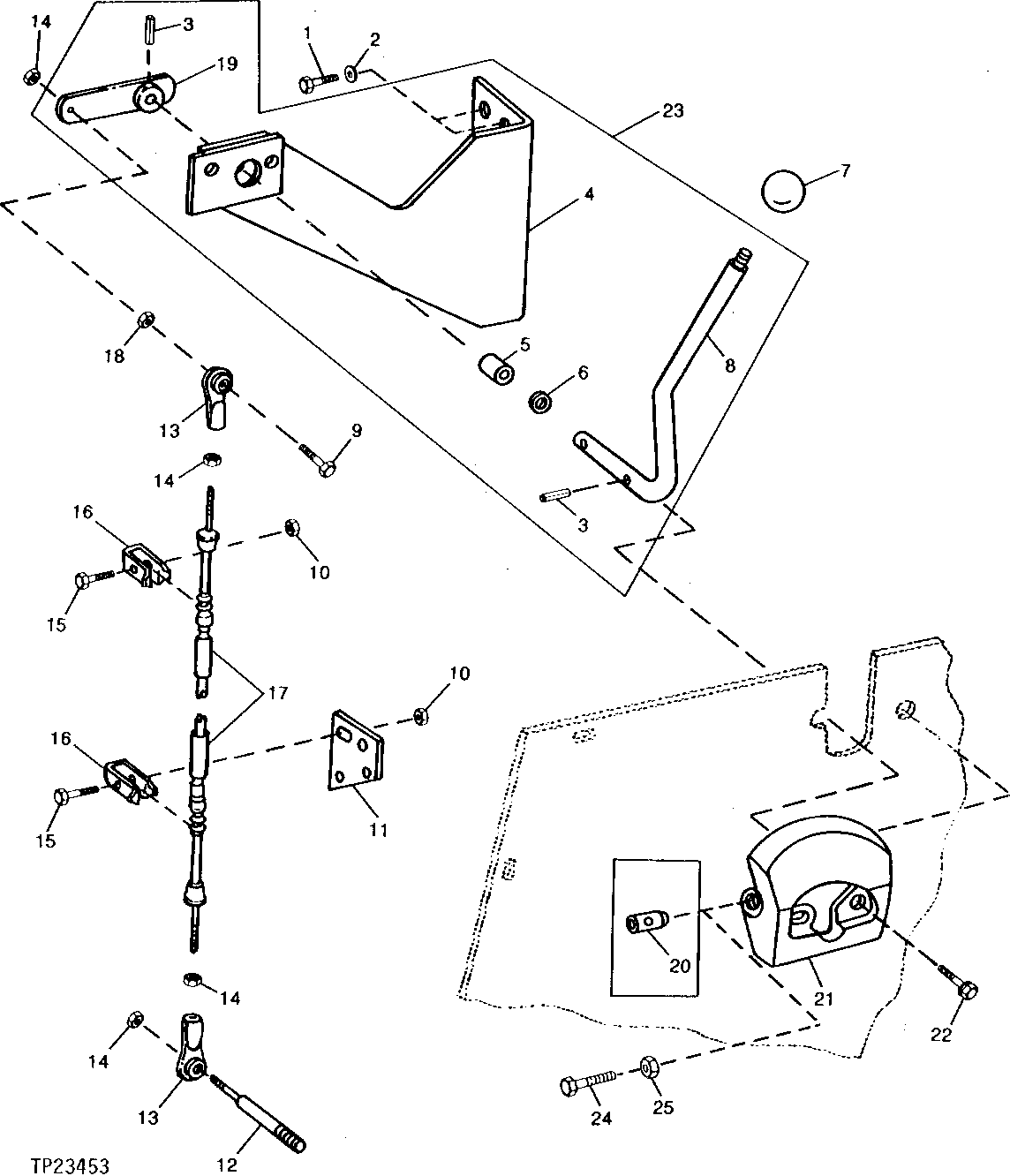

TRANSMISSION CONTROL LEVER AND LINKAGE [01E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7402	2	Cap Screw	M10 X 25
2	24H1682	2	Washer	13/32" X 7/8" X 0.120"
3	25H50	2	Groove Pin	5/32" X 3/4"
4	-	1	Part 4	(SUB AT106511)
5	T39142	1	BUSHING	-
6	24H1338	1	Washer	33/64" X 7/8" X 0.048"
7	R50864	1	KNOB	-
8	-	1	Part 8	(SUB AT106511)
9	19H2975	1	Cap Screw	1/4" X 1-1/4"
10	14M7273	2	Nut	M8
11	T68148	1	PLATE	-
12	T68149	1	STUD	-
13	RE56489	2	Link End	(SUB FOR AT65612 AND RE39224)
14	14H860	4	Nut	1/4"
15	19M8008	2	Cap Screw	M8 X 35
15	T32231	1	Clamp	WITH TRANSMISSION TEMPERATURE LEAD
16	R72661	2	Clamp	(SUB FOR R26870)
17	AT72617	1	PUSH PULL CABLE	-
18	28H1509	1	Washer	1/8" X 3/8"
19	-	1	Part 20	(SUB AT106511)
20	T81188	1	SET SCREW	(SUB FOR R34582) (SUB 19H2815 AND 14H812)
21	T78602	1	QUADRANT	-
21	T118765	1	QUADRANT	-
22	19M7866	2	Screw	M8 X 20
23	AT106511	1	LEVER	(SUB FOR AT75876)
24	19H2815	1	Cap Screw	3/8" X 2-1/4"
25	14H812	1	NUT	3/8"

TRANSMISSION CONTROL LEVER AND LINKAGE [01E15]

Нет текстового описания
