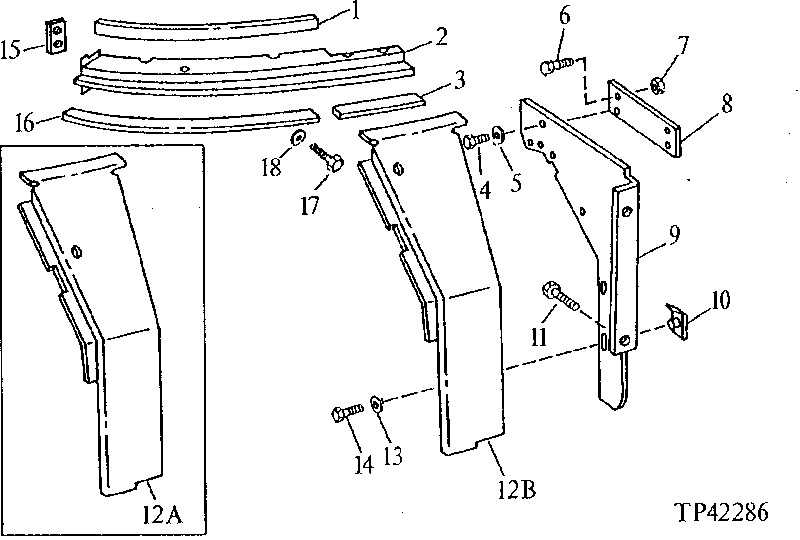

RIGHT-HAND SIDE COWL COVER (SERIAL NO. 735751- ) [03E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(MAKE FROM T69622 BULK MATERIAL, CUT TO LENGTH)
2	AT73951	1	SUPPORT	CONSOLE (WITH CAB)
2	AT67942	1	SUPPORT	CONSOLE (WITHOUT CAB)
3	-	1	Part 4	(MAKE FROM AT56772 BULK MATERIAL, CUT TO LENGTH)
4	21M7277	1	Screw	M6 X 25
5	24H1287	1	Washer	9/32" X 5/8" X 0.065"
6	19M8425	2	Cap Screw	M6 X 16
6	24M7293	2	Washer	6.500 X 13 X 1.600 MM
7	14M7303	2	Flange Nut	M6
8	AT101244	1	STRAP	-
9	AT107943	1	COVER	-
10	M84972	2	Nut	-
11	19M7865	2	Screw	M8 X 16
13	24H1288	6	Washer	9/32" X 1" X 1/16"
14	19M7560	4	Cap Screw	M6 X 16
15	R67195	2	Strap	-
16	-	1	Part 19	(MAKE FROM AT56771 BULK MATERIAL, CUT TO LENGTH)
17	19M7560	2	Cap Screw	M6 X 16
18	24M7088	2	Washer	6.600 X 12 X 1.600 MM
12A	AT101542	1	COVER	(ALSO ORDER T100995)
12B	AT118593	1	COVER	(ALSO ORDER T118886)

RIGHT-HAND SIDE COWL COVER (SERIAL NO. 735751- ) [03E24]
