Открытый узел

RADIATOR SUPPORTS (710B) [02F18]

RADIATOR SUPPORTS (710B) [02F18]

RADIATOR SUPPORTS (710B) [02F18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

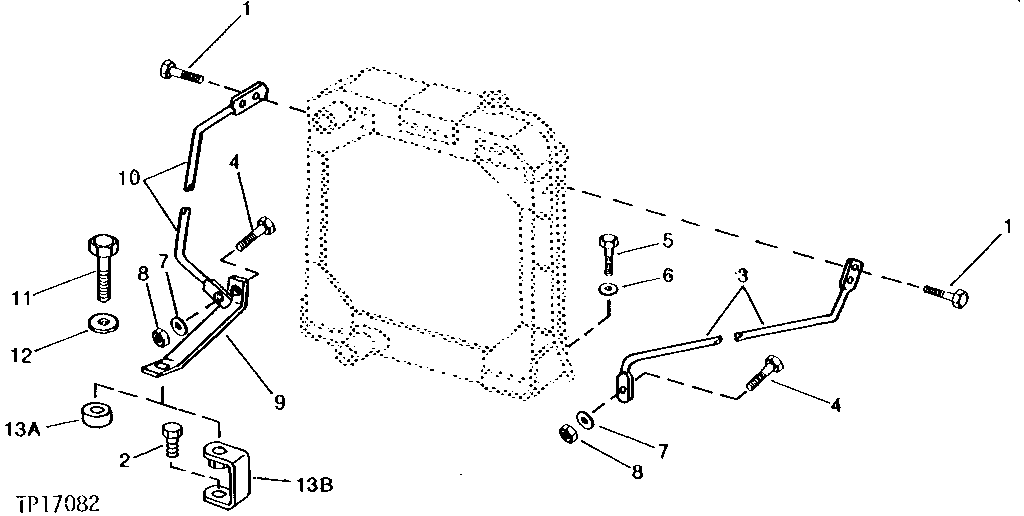

RADIATOR SUPPORTS (710B) [02F18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	4	Screw	M10 X 20
2	19H2472	1	Cap Screw	HS, SAE 8, 1/2" X 1"
3	T113316	1	SUPPORT	(SUB FOR T68596)
4	19H2732	2	Cap Screw	3/8" X 2-3/4"
5	19M7872	2	Cap Screw	M12 X 25
6	T21242	2	Washer	-
7	24M7233	2	WASHER	13/32" X 13/16" X .110"
8	U13184	2	Lock Nut	-
9	T68588	1	SUPPORT	(SUB T112987, AT107856, 19H1165, 19H2898 AND 24M7047)
9	T112987	1	SUPPORT	-
10	T113330	1	SUPPORT	(SUB FOR T68597)
11	19H2735	1	Cap Screw	1/2" X 2"
11	19H2898	1	Cap Screw	1/2" X 1-1/4"
12	24H1111	1	Washer	17/32" X 1-1/16" X 0.090", (SUB FOR T21242, THIS APPLICATION)
12	24M7047	1	Washer	13 X 24 X 2.500 MM
13A	28H1600	1	Spacer	0.546" X 0.840" X 1"
13B	AT107856	1	BRACKET	-
