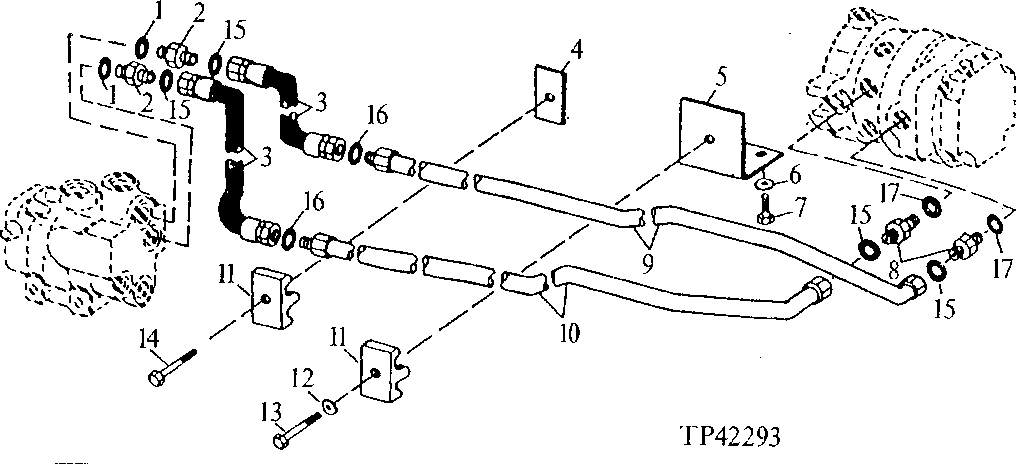

PUMP TO PRIORITY VALVE OIL LINES (710B) [03G13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U17409	2	O-Ring	(SUB FOR U12547, THIS APPLICATION)
2	T69409	2	ADAPTER FITTING	-
2	38H1343	2	Adapter Fitting	-
3	AT65460	2	HYDRAULIC HOSE - FABRICATE	1-5/16" X 635 MM (25") X 1-5/16"
3	AT83454	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 605 MM (23-3/4") X 1-3/16"
4	N130724	1	STRAP	-
5	AT65505	1	BRACKET	-
6	24M7233	2	WASHER	10.700 X 21 X 2.500 MM
7	19H2545	2	CAP SCREW	3/8" X 1-3/8", (SUB FOR 19H2545)
8	T71027	2	ADAPTER FITTING	-
8	38H1179	2	Adapter Fitting	-
9	AT65458	1	LINE	-
9	AT83452	1	OIL LINE	-
10	AT65459	1	LINE	-
10	AT83453	1	OIL LINE	-
11	T68500	2	CLAMP	-
12	24M7180	1	Washer	13 X 37 X 3 MM
13	19M7363	1	Cap Screw	M12 X 60
14	19H2599	1	Cap Screw	5/8" X 2-1/2"
15	T77858	2	O-Ring	(PRIORITY VALVE PORTS)
15	T76938	2	O-Ring	(HYDRAULIC PUMP PORTS)
16	T77858	2	O-Ring	-
17	U12547	2	O-Ring	-

PUMP TO PRIORITY VALVE OIL LINES (710B) [03G13]
