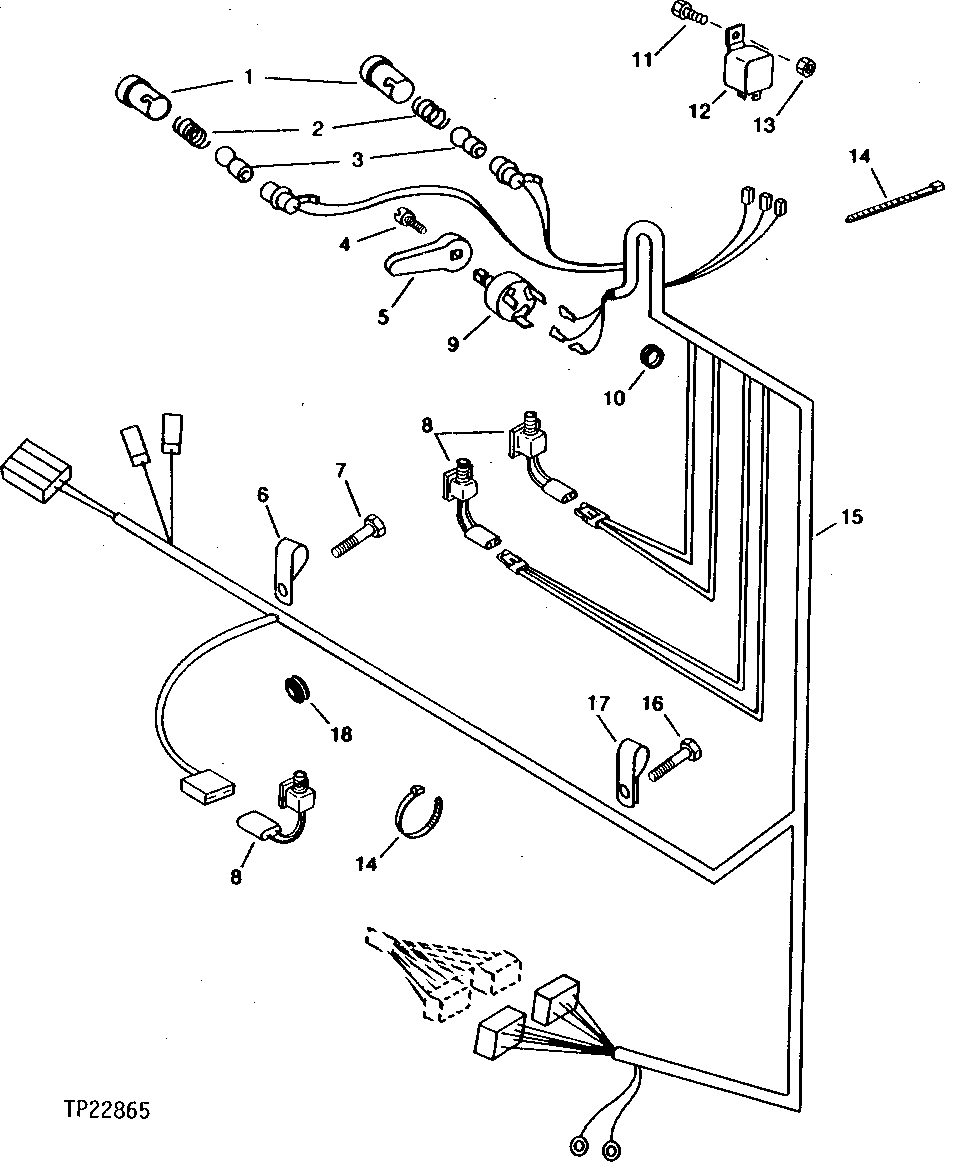

PLATFORM WIRING HARNESS (SERIAL NO. 748720- ) [02K12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT38113	2	LENS	TURN SIGNAL
2	R30378	2	Spring	-
3	R56409	2	BULB	-
4	21H1372	1	Screw	1/8" X 3/8"
5	R56026	1	Knob	-
6	T19935	3	Clamp	-
7	19H2038	1	Cap Screw	3/8" X 1/2"
8	-	3	Part 8	BRAKE LIGHT AND PARK BRAKE ( AH140605 USE IF AVAILABLE) (SUB FOR AH123025) (SUB AT157547)
8	AT157547	3	Switch	-
9	AT60637	1	SWITCH	TURN SIGNAL
10	T58739	1	Grommet	-
11	T77832	1	Self-Locking Screw	-
12	AT118723	1	FLASHER	TURN SIGNAL
13	14M7303	1	Flange Nut	M6
14	R44302	1	Tie Band	-
15	AT118722	1	WIRING HARNESS	-
15	AT135534	1	WIRING HARNESS	-
16	37H29	2	Screw	5/16" X 5/8"
16	19M7881	1	Screw	M8 X 20
16	14M7273	1	Nut	M8
17	AH89557	2	Clip	-
17	AH89557	1	Clip	-
18	T65643	1	Grommet	-

PLATFORM WIRING HARNESS (SERIAL NO. 748720- ) [02K12]
