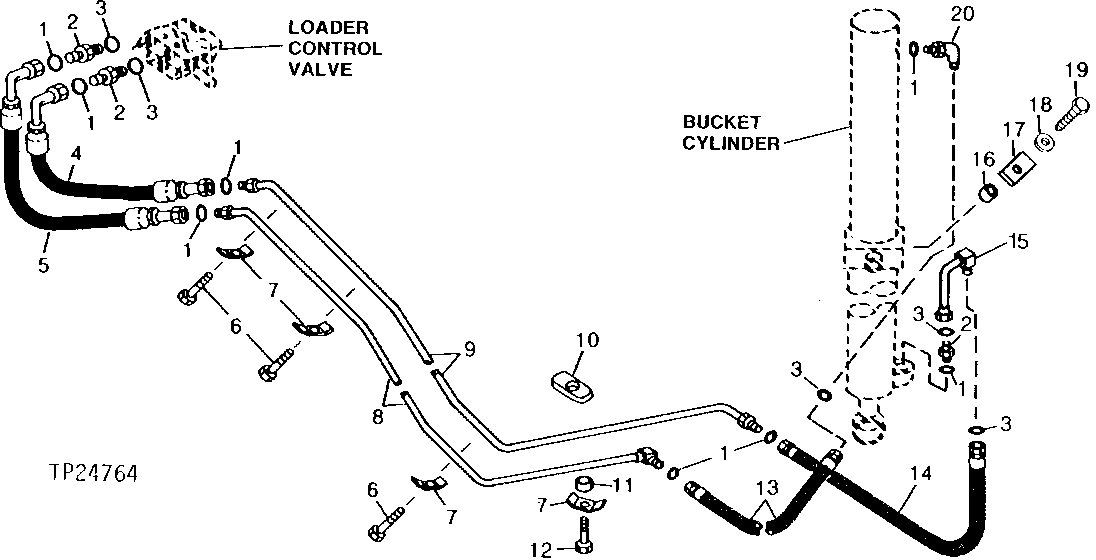

LOADER CONTROL VALVE TO BUCKET CYLINDER HYDRAULICS (710C) [03K17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	8	O-Ring	-
2	38H1163	3	Adapter Fitting	-
3	U12547	5	O-Ring	-
4	AT117603	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 058 MM (41-3/4") X 1-3/16"
5	AT135766	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 137 MM (44-3/4") X 1-3/16", (SUB FOR AT117604)
6	19H1648	3	Cap Screw	3/8" X 3/4"
7	T27022	4	Clamp	-
8	AT117685	1	OIL LINE	-
9	AT117686	1	OIL LINE	-
10	R35837	1	STRAP	-
11	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
12	19H3217	1	Cap Screw	3/8" X 1-3/4"
13	AT117687	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 651 MM (65") X 1-3/16"
14	AT117688	1	Hydraulic Hose	1-13/16" X 1 118 MM (44") X 1-13/16"
15	AT132717	1	Oil Line	-
16	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
17	T125519	1	Strap	-
18	24M7040	1	Washer	11 X 20 X 2 MM
19	19M7180	1	Cap Screw	M10 X 45
20	38H1007	1	Elbow Fitting	-

LOADER CONTROL VALVE TO BUCKET CYLINDER HYDRAULICS (710C) [03K17]
