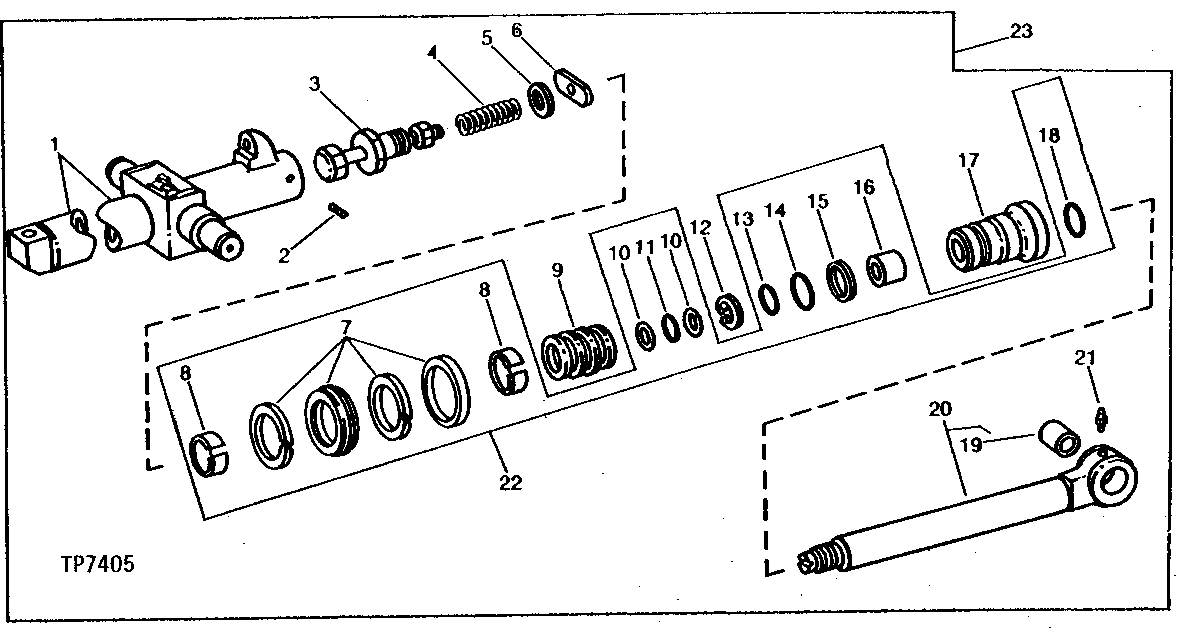

LOADER BUCKET CYLINDER (710B) [03K09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE36595	1	HYDRAULIC CYLINDER BARREL	(SUB FOR RE13049)
1	RE13049	1	HYDRAULIC CYLINDER BARREL	(USE IF AVAILABLE)
2	22H1077	1	SET SCREW	1/4" X 5/16"
3	RE13048	1	POPPET	-
4	N12409	1	Spring	-
5	T19572	1	Washer	-
6	R75752	1	ADJUSTING STRAP	-
7	RE11905	1	SEAL	(BK)
8	U17225	2	WEAR RING	(BK)
9	R77834	1	PISTON	-
10	R79120	2	BACK-UP RING	(RK) (SUB FOR R75554)
11	L2027CU	1	O-Ring	(RK)
12	N10193	1	SNAP RING	-
13	R76801	1	PACKING	(RK)
14	P46765	1	O-RING	(BK)
15	R79001	1	Back-Up Ring	(BK) (SUB FOR T42552, THIS APPLICATION)
16	U41578	1	WEAR RING	(RK)
17	R72910	1	GUIDE	-
18	L2029CU	1	SEAL	(RK)
19	R79007	2	BUSHING	(SUB FOR R72907)
20	RE11286	1	HYDRAULIC CYLINDER ROD	-
21	JD7759	1	Lubrication Fitting	(SUB FOR JD7797, THIS APPLICATION)
22	AR105389	1	KIT	(SUB RE14523 AND RE16119)
23	-	1	Part 24	(WHEN RE13047 IS NO LONGER AVAILABLE, ORDER INDIVIDUAL COMPONENT PARTS)

LOADER BUCKET CYLINDER (710B) [03K09]
