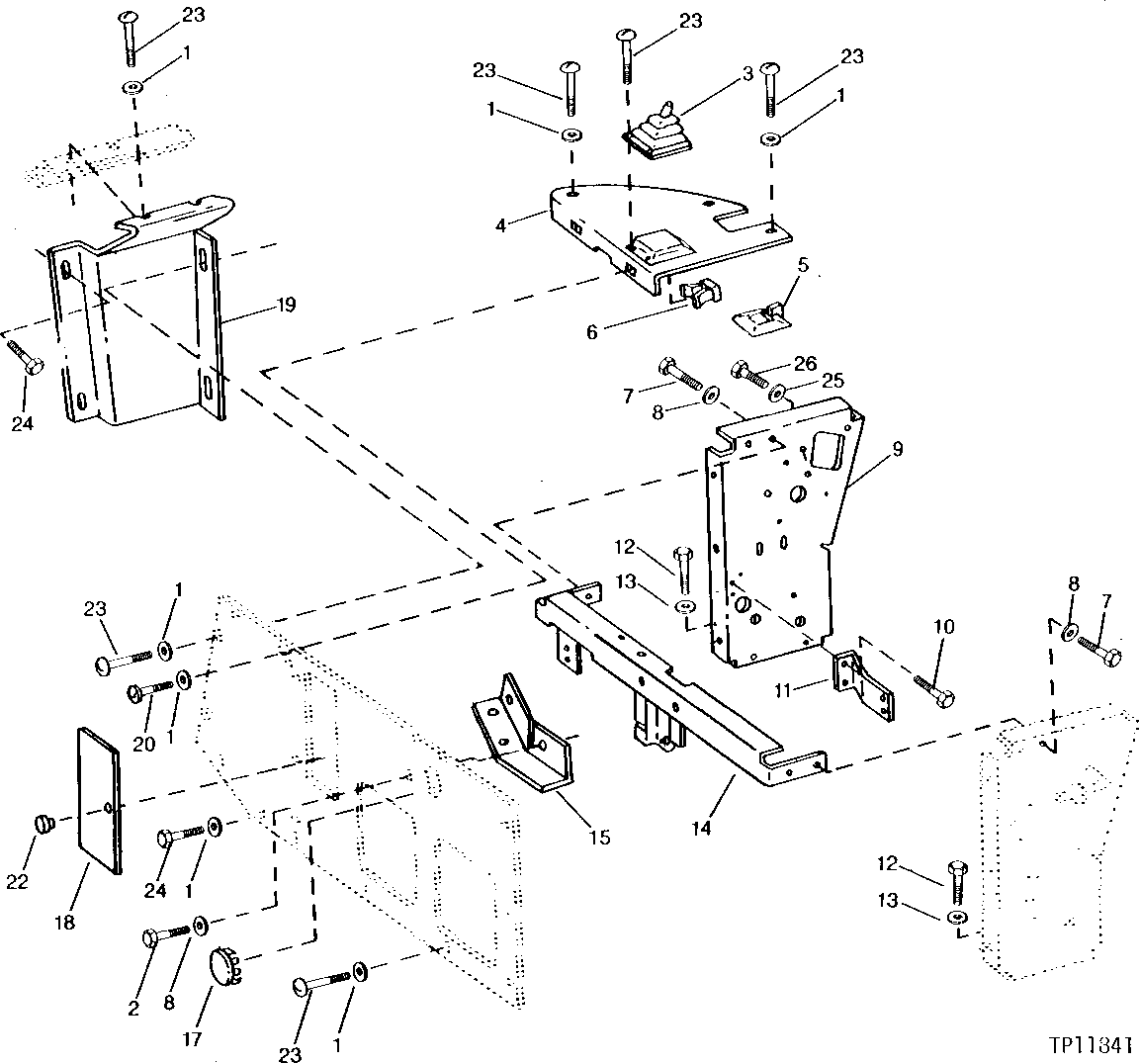

FRONT CONSOLE AND BULKHEAD (710B) (SERIAL NO. -738608) [03C18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1821	18	Washer	9/32" X 47/64" X 1/16", (SUB FOR R50719, THIS APPLICATION)
2	19M7932	3	Cap Screw	M8 X 16
3	AT101909	1	BOOT	(SUB FOR AT66174)
4	AT65811	1	CONSOLE	-
5	T69911	1	GROMMET	-
6	AT66173	2	NUT	-
7	19M7162	4	Cap Screw	M8 X 16
8	24H1685	4	Washer	11/32" X 47/64" X 0.083"
9	AT114469	1	PARTITION	(SUB FOR AT66170, THIS APPLICATION)
10	37H137	2	Screw	NO. 10 X 5/8"
11	T69080	1	BRACKET	FUSE BLOCK
12	19M7402	4	Cap Screw	M10 X 25
13	24H1308	4	Washer	13/32" X 1" X 0.134"
14	AT74201	1	SUPPORT	-
15	AT66301	1	ANGLE	-
16	19M7923	7	Cap Screw	M6 X 12
17	H23746	1	PLUG	-
18	-	1	Part 18	( AT66172 NLA DUE TO OBSOLESCENCE POLICY) FUSE (ALSO ORDER T70939)
19	AT66608	1	PANEL	-
19	-	1	Part 20	(CD ALTERNATE) ( DD14395 - NO LONGER AVAILABLE)
20	T77834	2	SELF-LOCKING SCREW	(SUB FOR T76065)
21	24H1305	1	Washer	13/32" X 13/16" X 0.065"
22	T60178	1	GRIP	-
23	T77832	13	Self-Locking Screw	(SUB FOR T76067)
24	T76063	2	SCREW	-
25	12M7081	1	Lock Washer	M6
26	19M7077	1	Cap Screw	M6 X 20

FRONT CONSOLE AND BULKHEAD (710B) (SERIAL NO. -738608) [03C18]
