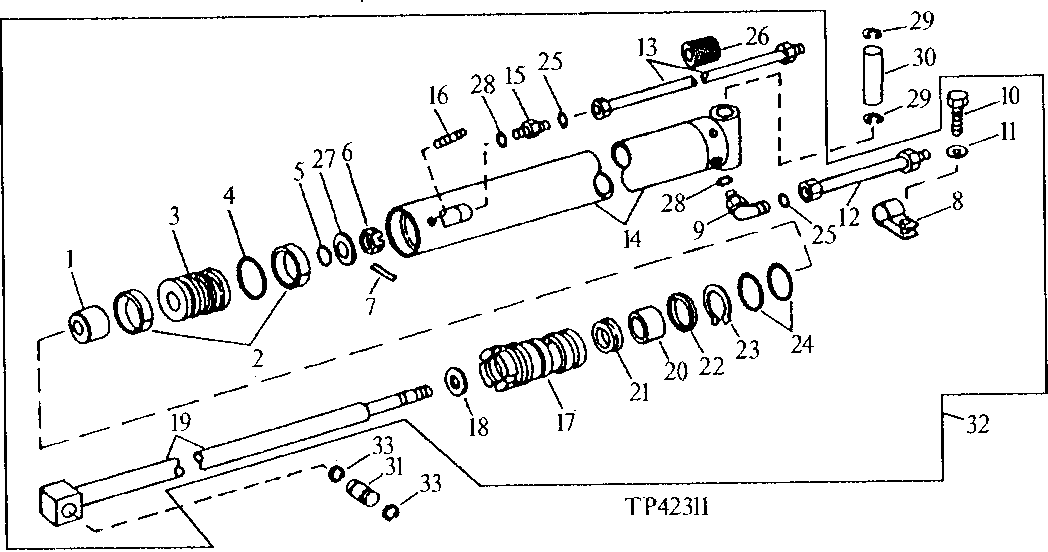

EXTENDIBLE DIPPERSTICK CYLINDER (SERIAL NO. 720428- ) [04G02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T79781	1	BUSHING	-
2	-	2	Part 2	( T79718 NO LONGER AVAILABLE)
3	T79782	1	PISTON	-
4	-	1	Part 4	( T79717 NO LONGER AVAILABLE)
5	A3190R	1	O-Ring	-
6	14H875	1	Nut	7/8"
7	34H284	1	Spring Pin	3/16" X 1-1/4"
8	T14787	1	Clamp	-
9	38H1405	1	Elbow Fitting	-
10	19H2038	1	Cap Screw	3/8" X 1/2"
11	-	1	Part 11	( T51880 NO LONGER AVAILABLE)
11	28H1884	1	Spacer	0.493" X 0.675" X 1/2"
11	24H1780	1	WASHER	3/8" X 1" X 0.120"
12	AT84175	1	Adapter Fitting	-
13	AT84176	1	OIL LINE	-
14	AT80099	1	HYDRAULIC CYLINDER BARREL	-
15	38H1317	1	Fitting	-
16	22H897	1	Set Screw	1/4" X 1/4"
17	T79719	1	HYDR. CYLINDER ROD GUIDE	-
18	-	1	Part 20	( T79715 NO LONGER AVAILABLE)
19	AT79728	1	HYDRAULIC CYLINDER ROD	-
20	T79720	1	BUSHING	-
21	T51908	1	SEAL	-
22	R78823	1	BACK-UP RING	(SUB FOR R35684, THIS APPLICATION)
23	T41471	1	SNAP RING	-
24	R86192	2	O-RING	(SUB FOR U12331)
25	T77932	2	O-Ring	-
26	T100974	1	GROMMET	-
27	T19572	1	Washer	-
28	R26375	2	O-Ring	-
29	H35226	2	Snap Ring	-
30	T106303	1	Pin	-
31	T106302	1	PIN	-
31	T145067	1	PIN	-
32	-	1	Part 35	( AT84174 NO LONGER AVAILABLE) (SUB AH216316, AT167718, (2) AT161434, (4) T77857, (2) AT161424 AND AT159058)
33	H35226	2	Snap Ring	-
33	T140425	2	Snap Ring	-
