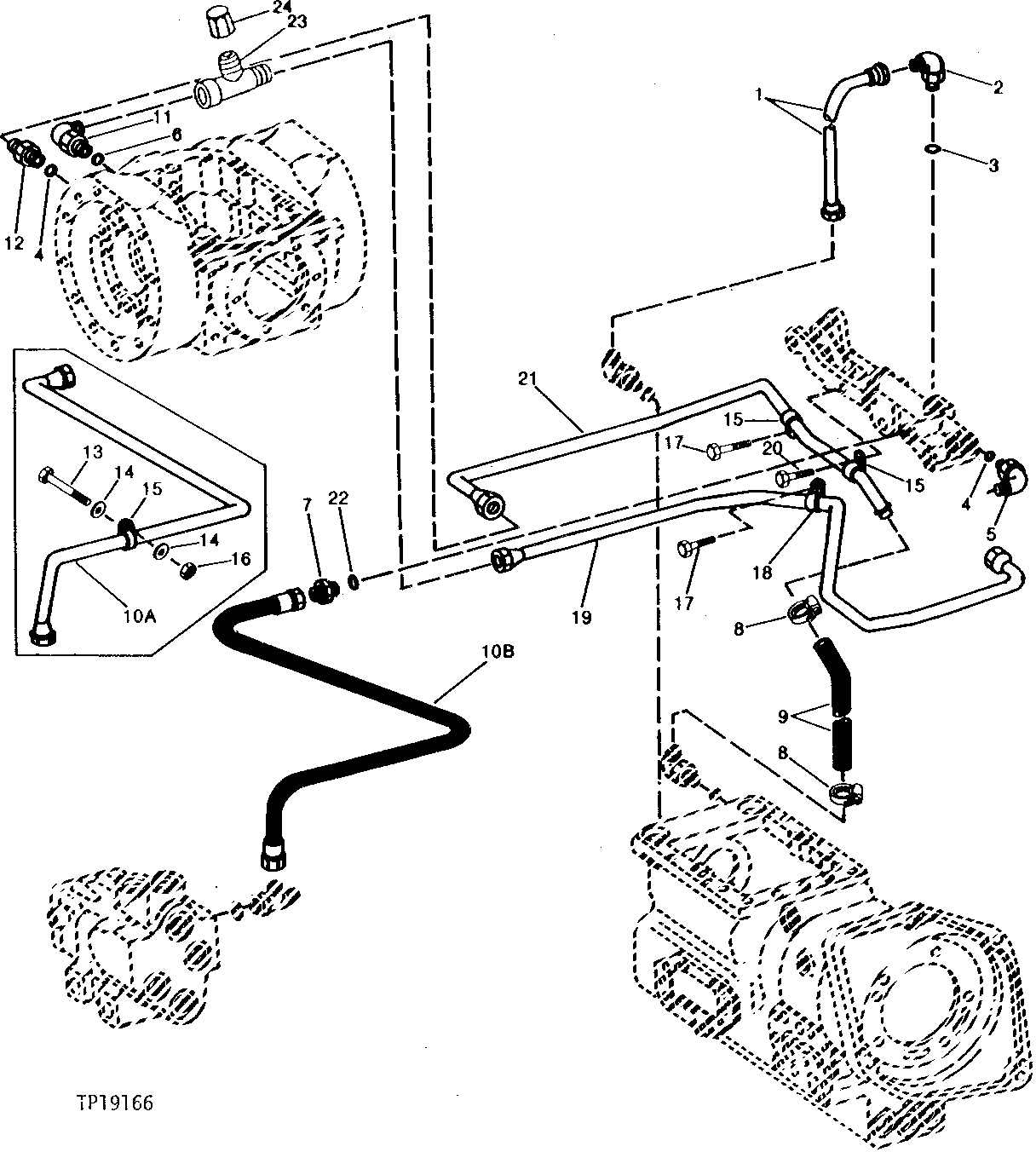

DIFFERENTIAL LOCK VALVE HYDRAULICS (710B) (SERIAL NO. -719423) [01D22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT114026	1	HYDRAULIC HOSE - FABRICATE	1/2" X 616 MM (24-1/4") X 1/2", (SUB FOR AT65498)
2	AT32336	1	ELBOW FITTING	-
3	R26287	1	O-Ring	-
4	R26448	2	O-Ring	-
5	AT35601	1	FITTING	-
6	R26286	1	O-Ring	-
7	T43535	1	FITTING	-
8	TY22462	2	Clamp	(SUB FOR AR21836, THIS APPLICATION) (SUB FOR AR48236)
9	M87571	1	Hose	(SUB FOR R49968)
11	AT37092	1	ELBOW FITTING	-
12	R27212	1	Fitting	-
13	19M7168	1	Cap Screw	M10 X 30
14	24H1305	2	Washer	13/32" X 13/16" X 0.065"
15	T13814	3	Clamp	-
16	14M7274	1	Nut	M10
17	19M7166	1	Cap Screw	M10 X 20
18	T29527	1	Clamp	(SUB FOR T14050)
19	AT74483	1	OIL LINE	-
20	19H2038	1	Cap Screw	3/8" X 1/2"
21	AT74278	1	LINE	-
22	R26287	1	O-Ring	-
23	AT36921	1	Tee Fitting	-
24	R39783	1	Fitting	-
10A	AT65497	1	LINE	(SUB AT38635)
10B	AT38635	1	Hydraulic Hose	9/16" X 635 MM (25") X 9/16"

DIFFERENTIAL LOCK VALVE HYDRAULICS (710B) (SERIAL NO. -719423) [01D22]
