Открытый узел

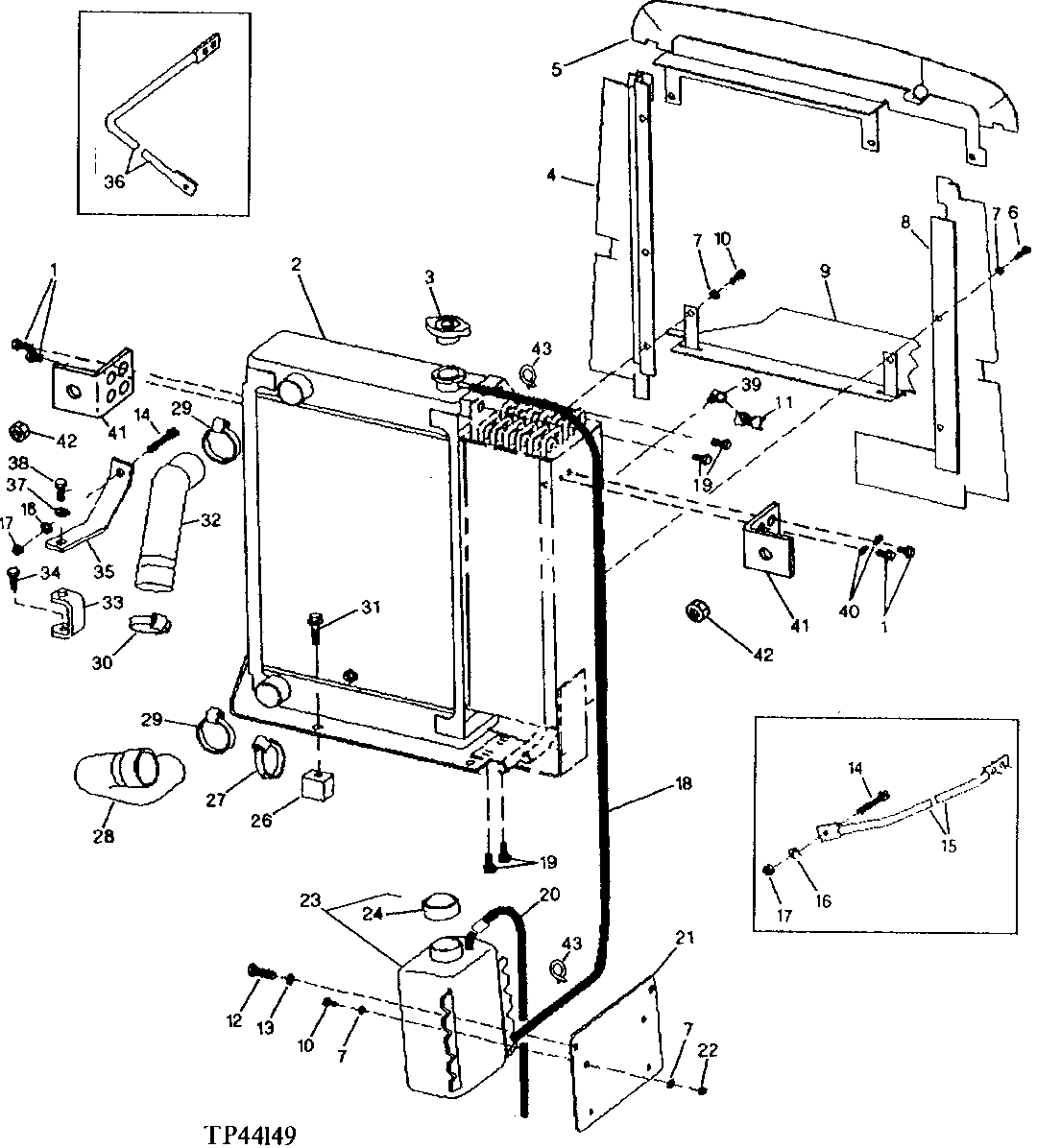

COOLING SYSTEM (710C) [02F21]

COOLING SYSTEM (710C) [02F21]

COOLING SYSTEM (710C) [02F21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

COOLING SYSTEM (710C) [02F21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7239	4	Washer	10.700 X 21 X 2.500 MM
1	19M7932	4	Cap Screw	M8 X 16
2	AT135814	1	RADIATOR	-
2	AT132912	1	RADIATOR	(SUB FOR AT117472)
3	AT165587	1	FILLER CAP	(SUB FOR AN191033 OR AT165587) (SUB FOR AT132814, THIS APPLICATION)
4	AT117629	1	ISOLATOR	L.H.
5	AT117627	1	ISOLATOR	-
6	19M7297	3	Cap Screw	M8 X 12
7	24M7036	17	Washer	9 X 16 X 1.600 MM
8	AT117628	1	ISOLATOR	R.H.
9	AT117630	1	ISOLATOR	-
10	19M7932	10	Cap Screw	M8 X 16
11	AT13740	1	Drain Valve	-
12	19M7402	2	Cap Screw	M10 X 25
13	24M7040	2	Washer	11 X 20 X 2 MM
14	19H3034	2	Cap Screw	3/8" X 3", (TO WATER PUMP)
15	T113316	1	SUPPORT	R.H.
16	24M7233	2	WASHER	10.700 X 21 X 2.500 MM
17	U13184	2	Lock Nut	-
17	U13184	1	Lock Nut	(WATER PUMP SUPPORT TO WATER PUMP)
18	-	1	Part 21	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
18	R44302	1	Tie Band	(NOT ILLUSTRATED)
19	24M7239	4	Washer	10.700 X 21 X 2.500 MM
19	19M7402	4	Cap Screw	M10 X 25
20	-	1	Part 25	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
21	T120289	1	PLATE	-
22	14M7273	4	Nut	M8
23	AT166459	1	Tank	(SUB FOR AT104021, THIS APPLICATION) (SUB FOR AT162597)
24	AT106413	1	Cap	-
25	R56101	3	Clip	-
26	T120205	2	STRAP	-
27	AR21999	1	Hose Clamp	-
28	T120198	1	RADIATOR HOSE	-
29	AR40418	2	Hose Clamp	(SUB FOR AR21840, THIS APPLICATION)
30	AR40418	1	Hose Clamp	-
31	19M7815	2	Screw	M12 X 60
32	T68579	1	RADIATOR HOSE	-
33	AT107856	1	BRACKET	-
34	19H3385	1	Cap Screw	-
35	T112987	1	SUPPORT	-
36	T113330	1	SUPPORT	L.H.
37	24M7047	1	Washer	-
38	19H2898	1	Cap Screw	1/2" X 1-1/4"
39	15H220	1	ELBOW FITTING	-
40	24M7296	2	Washer	10.500 X 30 X 2.500 MM
41	T140652	2	ANGLE	(SUB FOR T132880) (BOLTED TO SIDE OF RADIATOR AND OIL COOLER)
42	14H1076	2	Nut	3/8", (RUBBER MOUNT STUDS TO MOUNTING ANGLES)
