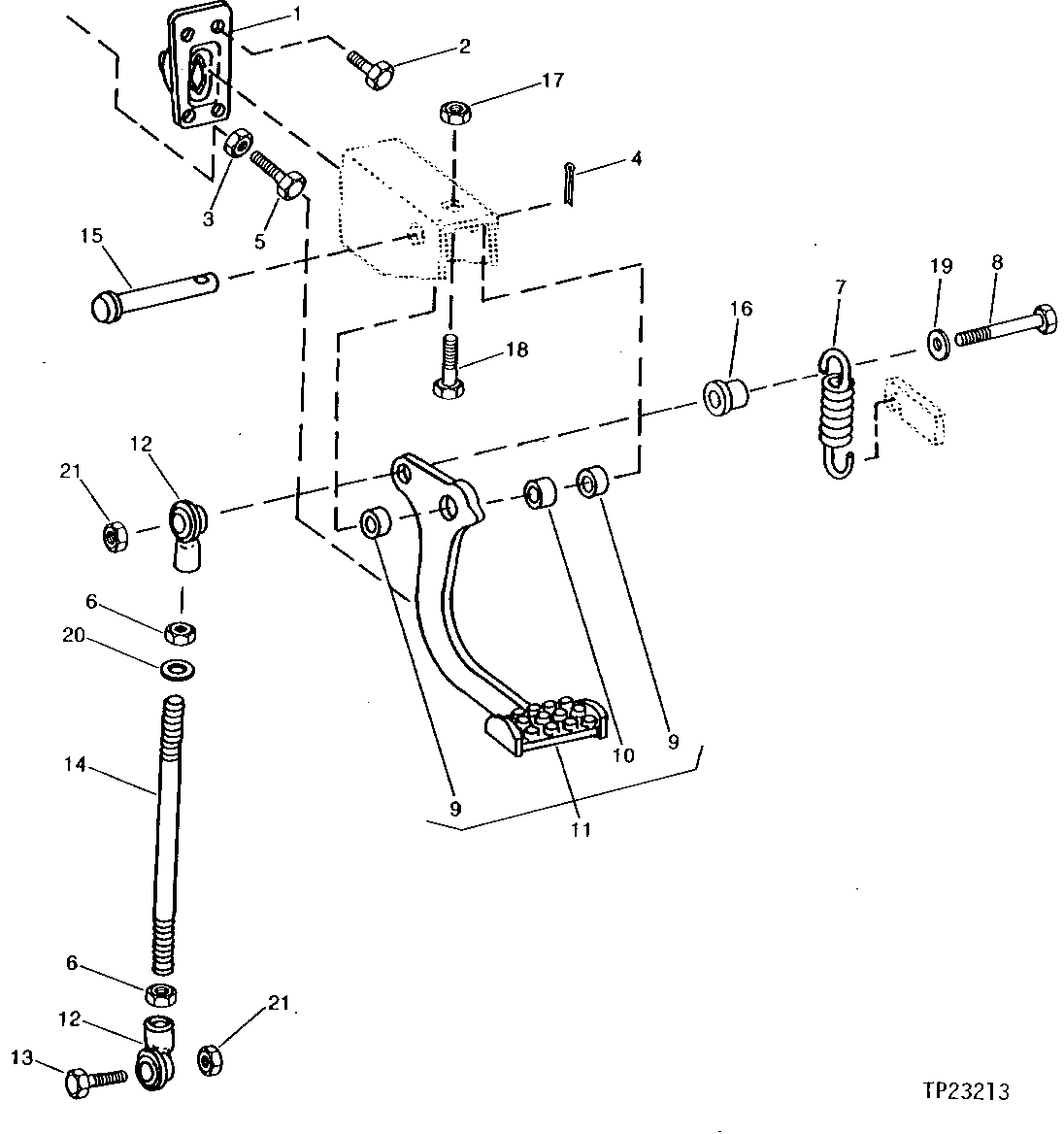

CLUTCH PEDAL AND LINKAGE (710B) [01E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT65623	1	BOOT	-
2	37H3	4	SCREW	1/4" X 5/8"
3	14M7296	1	Flange Nut	M10
4	11M7080	1	Cotter Pin	2.500 X 16 MM
5	19M8637	1	Cap Screw	M10 X 40
6	14M7273	2	Nut	M8
7	T68570	1	SPRING	-
8	19M7799	1	Screw	M8 X 45
9	AT150206	2	BALL BEARING	(SUB FOR JD10181, THIS APPLICATION)
10	28H1919	1	Bushing	1/2" X 5/16"
11	AT65621	1	PEDAL	(MARKED T68568)
12	AM102062	2	Link End	(SUB FOR AT65622)
13	19M8008	1	Cap Screw	M8 X 35
14	T68574	1	ROD	-
15	R63690	1	Pin Fastener	-
16	R62635	1	Sleeve	-
17	14M7296	1	Flange Nut	M10
18	19M8600	1	Cap Screw	M10 X 50
19	24H1685	1	Washer	11/32" X 47/64" X 0.083"
20	24H1304	3	WASHER	13/32" X 23/32" X 0.120"
21	14M7166	2	Lock Nut	M8
