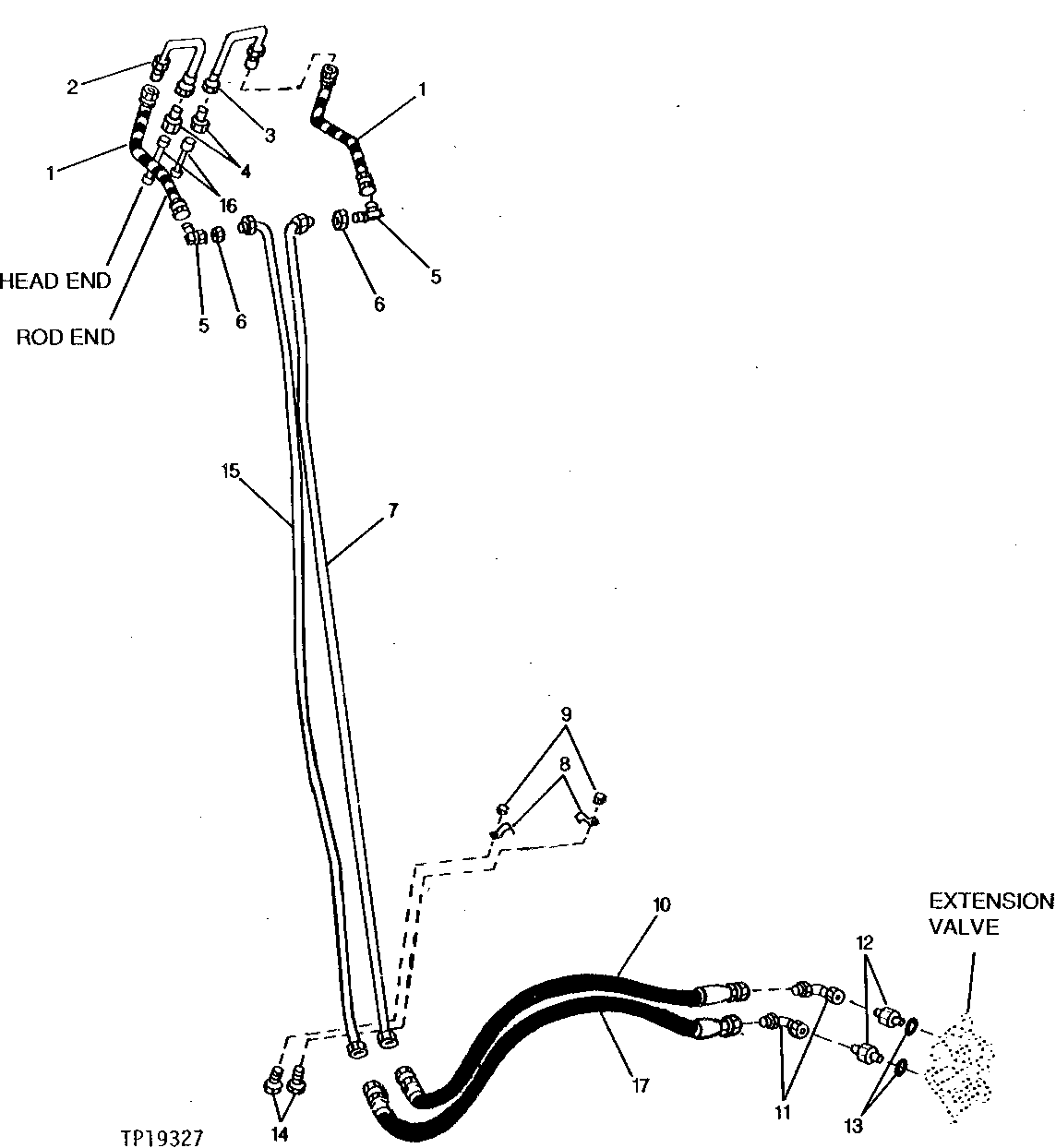

BACKHOE EXTENDIBLE DIPPERSTICK EXTENSION CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT65783	2	HYDRAULIC HOSE - FABRICATE	7/8" X 960 MM (37-3/4") X 7/8"
2	AT65784	1	TUBE	-
3	AT65785	1	OIL LINE	-
4	T68539	2	ADAPTER FITTING	-
5	AH77612	2	Elbow Fitting	90°
6	M2837T	2	NUT	-
7	AT65780	1	TUBE	-
8	U12288	2	Clamp	-
9	14M7274	2	Nut	M10
10	AT77861	2	HYDRAULIC HOSE - FABRICATE	7/8" X 1 886 MM (74-1/4") X 7/8", (SUB FOR AT74205)
10	AT76173	1	HYDRAULIC HOSE - FABRICATE	7/8" X 1 886 MM (74-1/4") X 7/8"
11	AT46867	2	Elbow Fitting	-
12	H63597	2	Adapter Fitting	-
13	R26375	2	O-Ring	-
14	19M7550	1	Cap Screw	M10 X 35
15	AT65781	1	TUBE	-
16	T55468	2	THREADED NIPPLE	-
17	AT77862	1	HYDRAULIC HOSE - FABRICATE	7/8" X 1 886 MM (74-1/4") X 7/8", (SUB FOR AT74206)
17	AT76173	1	HYDRAULIC HOSE - FABRICATE	7/8" X 1 886 MM (74-1/4") X 7/8"

BACKHOE EXTENDIBLE DIPPERSTICK EXTENSION CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04H15]
