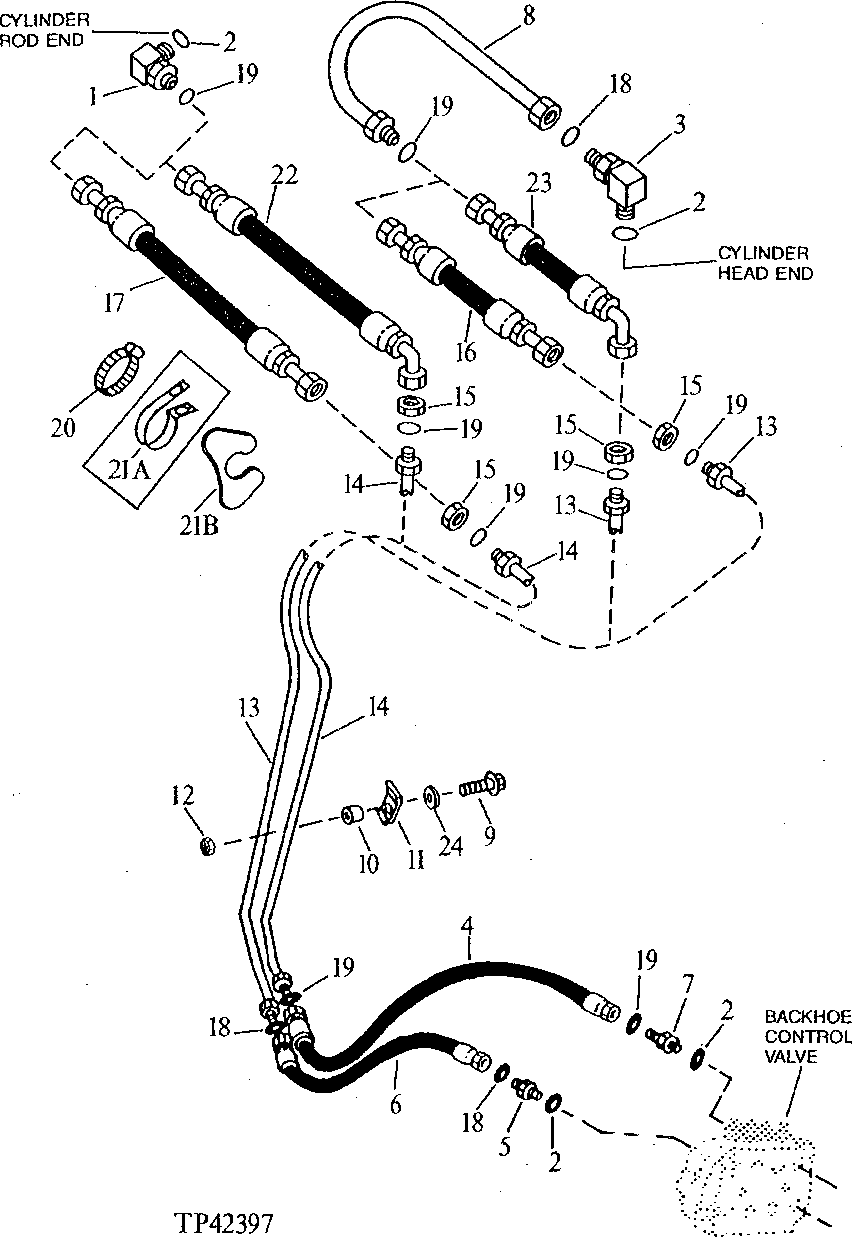

BACKHOE CROWD CYLINDER HYDRAULICS (SERIAL NO. 720428- ) [04H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1052	1	Elbow Fitting	-
2	R29936	4	O-Ring	-
3	38H1037	1	Elbow Fitting	-
4	AT133158	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 620 MM (63-3/4") X 1-3/16", (SUB FOR AT84184 AND AT84185)
5	38H1164	1	Adapter Fitting	-
6	AT133196	1	HYDRAULIC HOSE - FABRICATE	1-7/16" X 1 590 MM (62-1/2") X 1-7/16", (SUB FOR AT84186)
7	38H1194	1	Adapter Fitting	-
7	T129915	1	ADAPTER FITTING	-
8	AT84181	1	Oil Line	-
9	19M7658	1	Cap Screw	M10 X 50
10	28H1522	1	Spacer	-
11	T40705	1	Clamp	-
12	14M7337	1	Lock Nut	M10
13	AT132749	1	OIL LINE	-
13	AT84183	1	OIL LINE	-
14	AT84182	1	OIL LINE	-
14	AT132750	1	OIL LINE	-
15	T78707	2	Nut	BULKHEAD
16	AT83454	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 605 MM (23-3/4") X 1-3/16"
17	AT83467	1	Hydraulic Hose	1-3/16" X 1 510 MM (59-1/2") X 1-3/16"
18	T76938	3	O-Ring	-
19	T77858	6	O-Ring	-
20	AT84191	1	Hose Clamp	-
22	AT132761	1	Hydraulic Hose	1-3/16" X 1 455 MM (57-1/4") X 1-3/16"
23	AT132759	1	Hydraulic Hose	1-3/16" X 585 MM (23") X 1-3/16"
24	24M7239	1	Washer	10.700 X 21 X 2.500 MM
21A	T43361	1	Clip	-
21B	T102005	1	Guide	-

BACKHOE CROWD CYLINDER HYDRAULICS (SERIAL NO. 720428- ) [04H01]
