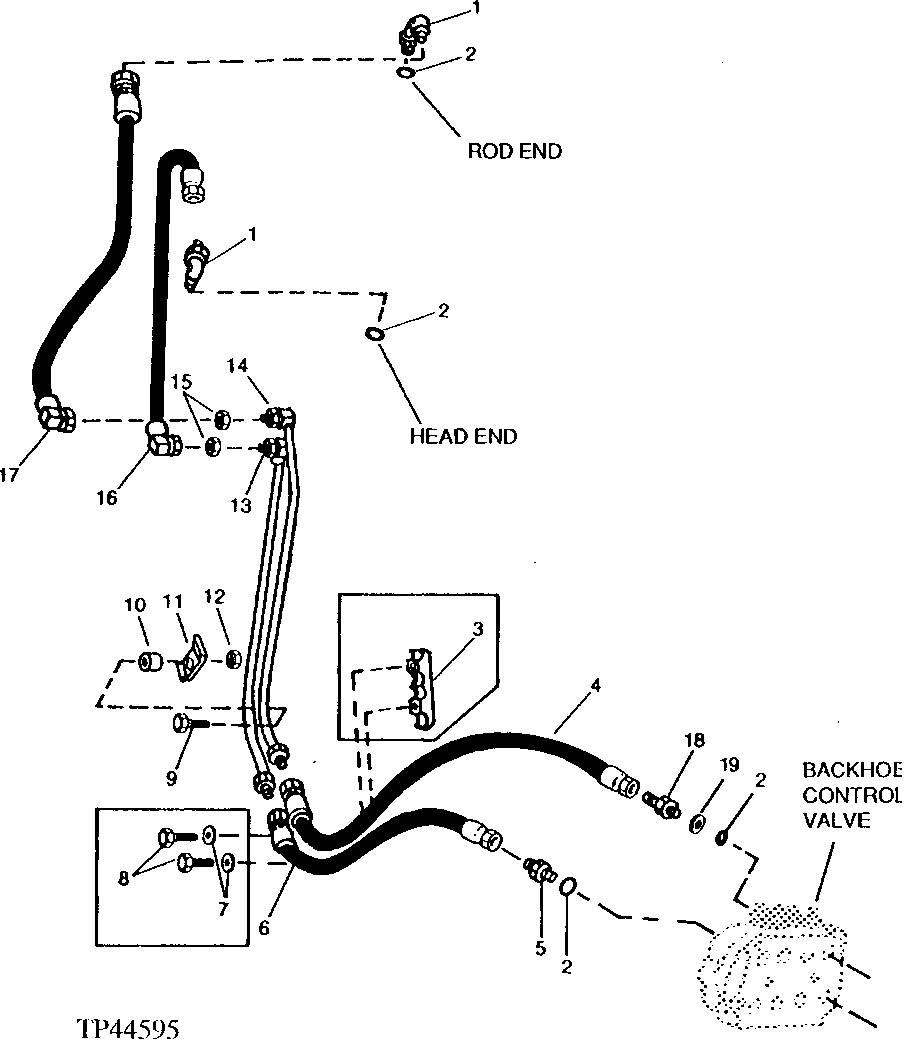

BACKHOE CROWD CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT61289	2	FITTING	-
2	R29936	4	O-Ring	-
3	T76201	1	HOSE CLAMP	-
4	AT77856	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 725 MM (68") X 1-3/16", (SUB FOR AT74208)
4	AT76169	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 725 MM (68") X 1-3/16"
5	T30933	1	ADAPTER FITTING	-
6	AT77858	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 620 MM (63-3/4") X 1-3/16", (SUB FOR AT74210)
6	AT76170	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 620 MM (63-3/4") X 1-3/16"
7	T21242	2	Washer	-
8	19M7753	2	Cap Screw	M12 X 70
9	19M8600	1	Cap Screw	M10 X 50
10	28H1697	1	Spacer	3/8" X 3/4"
11	T40705	1	Clamp	-
12	14M7337	1	Lock Nut	M10
13	AT65541	1	OIL LINE	-
14	AT65540	1	OIL LINE	-
15	R36619	2	NUT	-
16	AT65542	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 650 MM (25-1/2") X 1-5/16"
17	AT65543	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 140 MM (45") X 1-5/16"
18	T149403	1	ADAPTER FITTING	-
19	24H1746	1	Washer	-

BACKHOE CROWD CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04G23]
