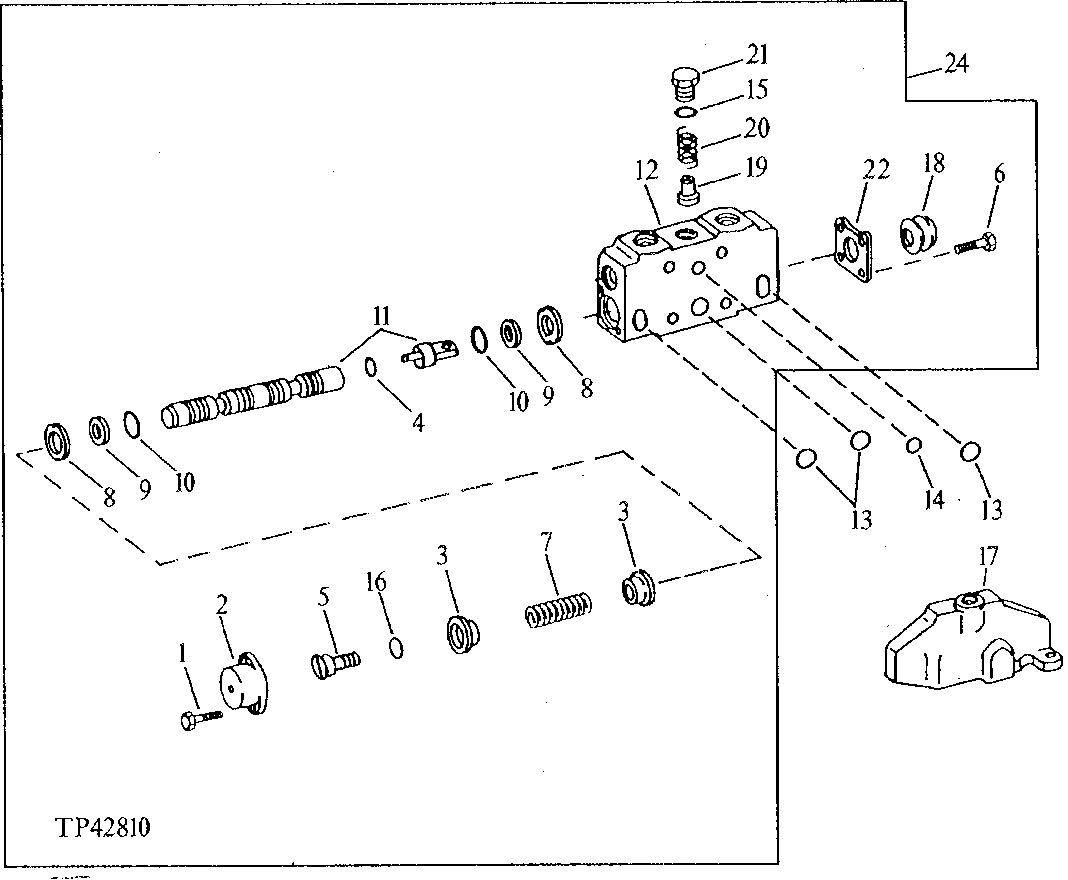

BACKHOE CONTROL VALVE SWING SECTION WITH END PLATE (GRESEN) (SERIAL NO. -772054) [04E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T106306	2	Screw	-
1	T35975	2	SCREW	-
2	T76006	1	FILLER CAP	-
2	AT157935	1	CAP	(SUB FOR T106586 AND AT117658)
3	T76007	2	ROUND RETAINER	-
4	R26286	1	O-Ring	-
5	T78362	1	PLUG	-
6	T104773	2	Cap Screw	(SUB FOR T75973)
7	T143666	1	SPRING	(SUB FOR T76008)
8	T143344	2	RETAINER	(SUB FOR T76013)
9	T76018	2	BACK-UP RING	-
10	R29463	2	O-Ring	-
10	T122035	2	O-RING	(SUB FOR T106583)
11	-	1	Part 14	(SUB AT141650)
12	-	1	Part 15	(SUB AT141650)
13	H35244	3	Ring	-
13	-	3	Part 17	(SUB AT159878) (SUB FOR T106581)
14	H63858	1	O-Ring	-
14	-	1	Part 19	(SUB AT159878) (SUB FOR T106582)
15	R29936	1	O-Ring	-
16	R26286	1	O-Ring	-
17	AT74138	1	PLATE	LEFT
18	T76014	1	BOOT	(SUB T113360)
18	T106584	2	BOOT	(SUB T113360)
18	T113360	1	BOOT	-
19	T76005	1	POPPET	-
20	U17406	1	SPRING	-
21	T76004	1	FITTING	-
22	T76015	1	RETAINER	-
24	AT141650	1	VALVE	SWING SECTION, (INCLUDES (2) AT141651) (SUB FOR AT74139 AND AT78107, AT107720)
