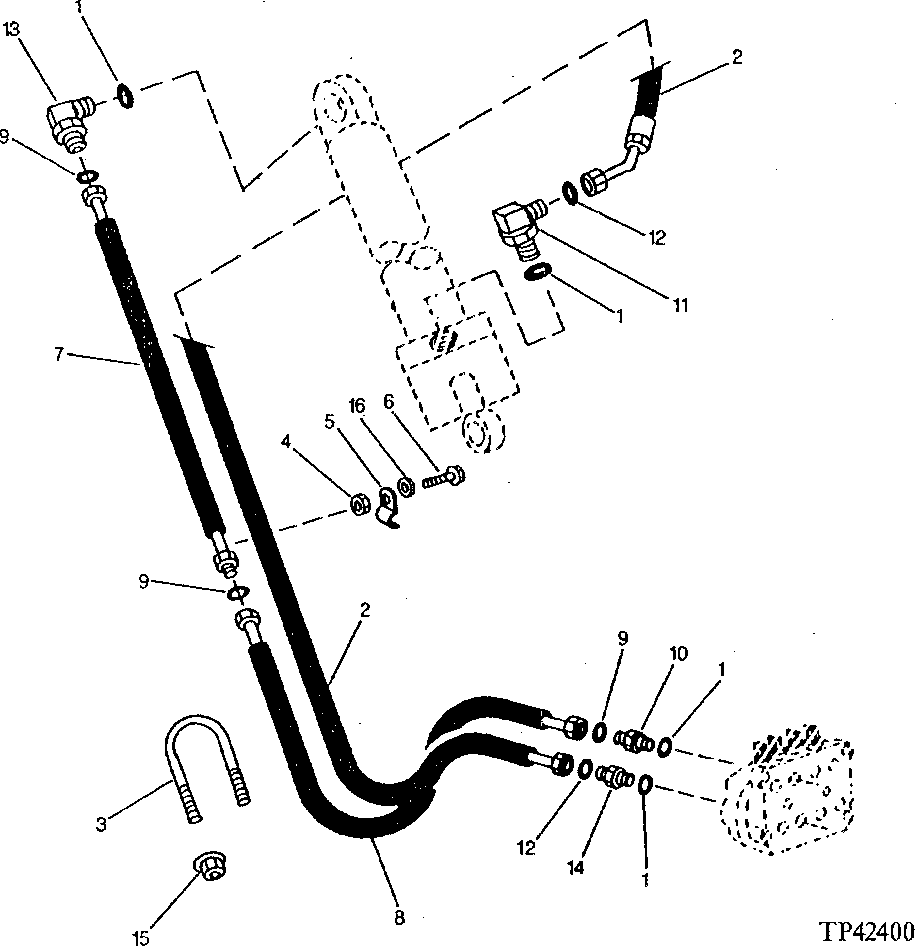

BACKHOE BOOM CYLINDER HYDRAULICS (SERIAL NO. 720428- ) [04H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	3	O-Ring	-
1	U13639	1	O-Ring	(CYLINDER HEAD END)
1	R29936	4	O-Ring	-
2	AT133161	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 3 160 MM (124-1/2") X 1-3/16", (SUB FOR AT84188)
3	B14164	1	U-BOLT	-
4	14M7274	1	Nut	M10
5	U15939	1	Clamp	-
6	19M7662	1	Cap Screw	M10 X 30
6	19M7513	1	Cap Screw	M8 X 30
7	AT133197	1	HYDRAULIC HOSE - FABRICATE	1-7/16" X 1 550 MM (61") X 1-7/16", (SUB FOR AT84190)
8	AT133160	1	HYDRAULIC HOSE - FABRICATE	1-7/16" X 1 685 MM (66-1/4") X 1-7/16", (SUB FOR AT84187)
9	T76938	3	O-Ring	-
10	38H1164	1	Adapter Fitting	-
11	38H1052	1	Elbow Fitting	-
12	T77858	2	O-Ring	-
13	38H1037	1	Elbow Fitting	-
13	38H1325	1	Elbow Fitting	-
14	T129915	1	ADAPTER FITTING	-
15	T126701	4	FLANGE NUT	(SUB FOR T56296)
16	24M7239	1	Washer	10.700 X 21 X 2.500 MM

BACKHOE BOOM CYLINDER HYDRAULICS (SERIAL NO. 720428- ) [04H05]
