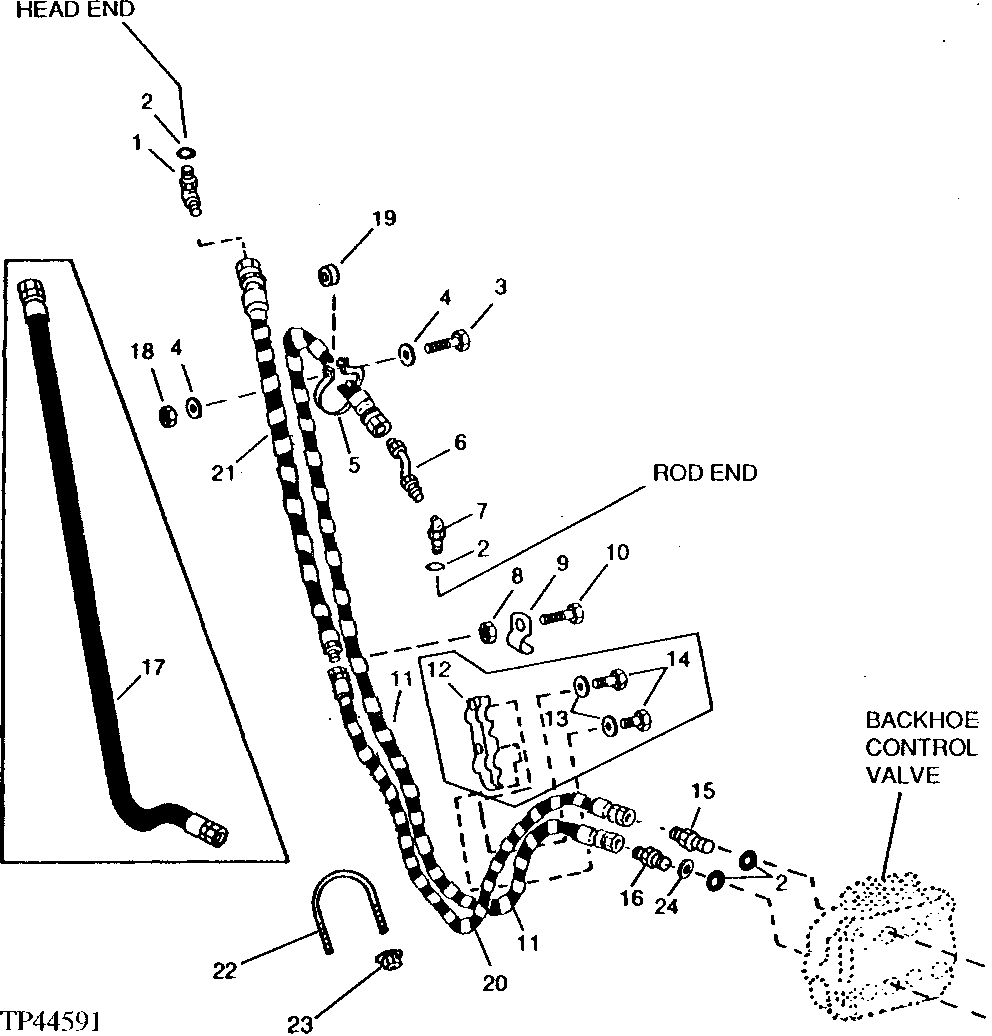

BACKHOE BOOM CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	X16C5OX-S	1	Elbow Fitting	(SUB FOR X2503-16-16) (SUB FOR AU42832)
2	R29936	4	O-Ring	-
3	19M7493	1	Cap Screw	M12 X 40
4	24M7047	2	Washer	-
5	T72384	1	TIE BAND	-
6	AT69506	1	OIL LINE	-
7	AT61289	1	FITTING	-
8	14M7274	1	Nut	M10
9	U15939	1	Clamp	-
10	19M7550	1	Cap Screw	M10 X 35
11	AT77860	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 2 970 MM (117") X 1-3/16", (SUB FOR AT74212)
11	AT76172	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 2 970 MM (117") X 1-3/16"
12	T76202	1	HOSE CLAMP	-
13	T21242	2	Washer	-
14	19M7364	2	Cap Screw	M12 X 80
15	T26767	1	Fitting	-
16	T149403	1	ADAPTER FITTING	-
17	AT77859	1	HYDRAULIC HOSE - FABRICATE	1-5/16" X 3 262 MM (128-1/2") X 1-5/16", (SUB FOR AT74211)
17	AT76171	1	HYDRAULIC HOSE	1-5/16" X 3 262 MM (128-1/2") X 1-5/16"
18	14M7319	1	Lock Nut	M12
19	T21242	1	Washer	-
20	AT80798	1	HYDRAULIC HOSE - FABRICATE	1-5/16" X 1 640 MM (64-1/2") X 1-5/16", UPPER VALVE PORT
21	AT80799	1	HYDRAULIC HOSE - FABRICATE	1-5/16" X 1 640 MM (64-1/2") X 1-5/16", BOOM HEAD
22	B14164	1	U-BOLT	-
23	T126701	4	FLANGE NUT	(SUB FOR T56296)
24	24H1746	1	Washer	-

BACKHOE BOOM CYLINDER HYDRAULICS (710B) (SERIAL NO. -720427) [04H03]

Нет текстового описания
