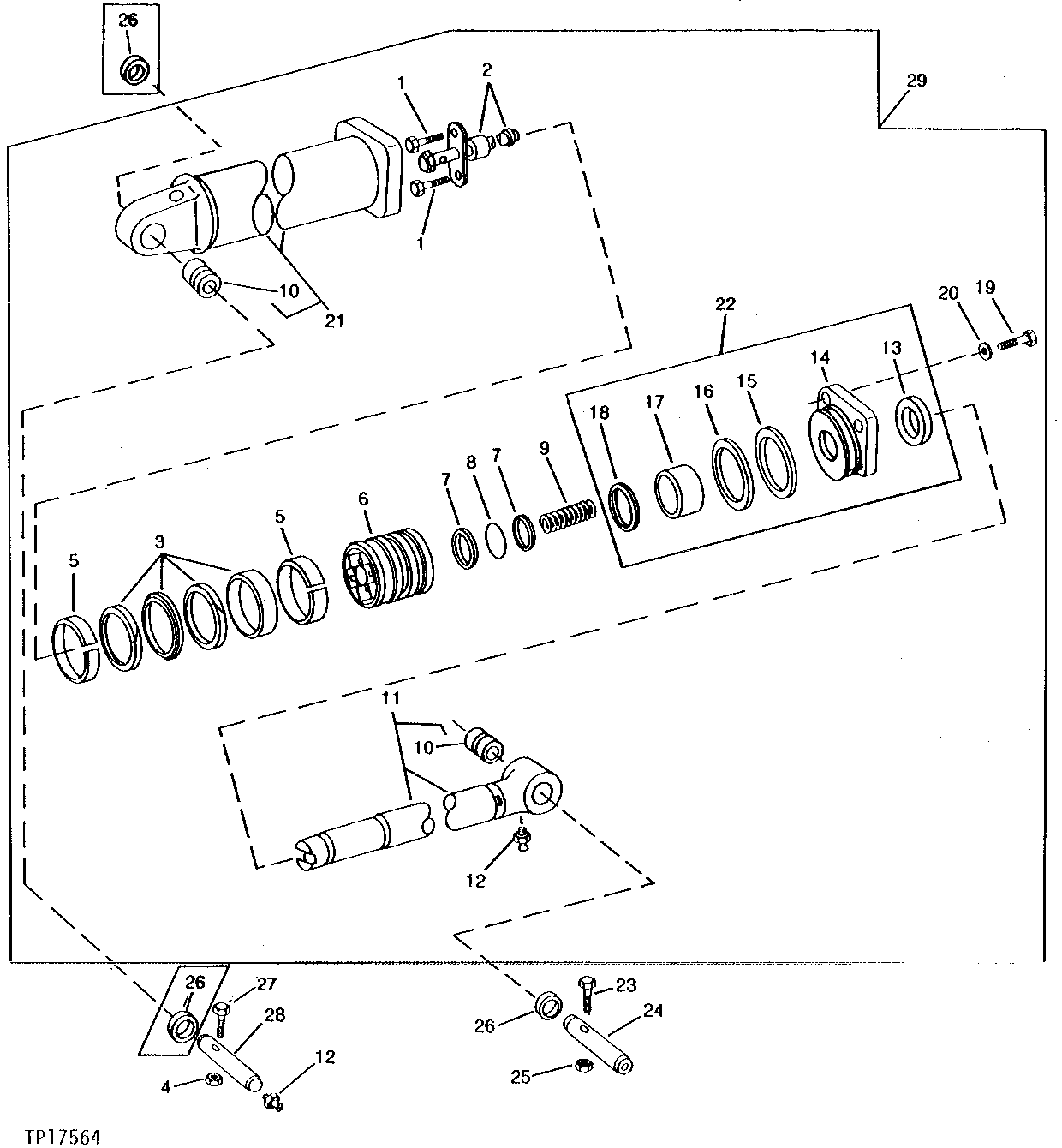

BACKHOE BOOM CYLINDER (710B) [04F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T58783	2	BOLT	-
2	AR103469	1	POPPET	(SUB RE14368)
2	RE14368	1	POPPET	-
3	-	1	Part 4	(BK) ( RE11921 NO LONGER AVAILABLE)
4	14M7319	1	Lock Nut	M12
5	R77837	2	RING	(BK)
6	R77836	1	PISTON	-
7	R78819	2	BACK-UP RING	(RK) (SUB FOR R74134)
8	A4494R	1	O-Ring	(RK)
9	R76350	1	Spring	-
10	R72030	2	BUSHING	-
11	RE12736	1	ROD	(SUB RE13763 AND RE14368)
11	RE13763	1	ROD	-
12	JD7759	2	Lubrication Fitting	1/8"
13	U43388	1	SEAL	(RK)
14	R72025	1	GUIDE	-
15	R79234	1	BACK-UP RING	(BK) (SUB FOR R72031)
16	R72032	1	O-Ring	(BK)
17	U43389	1	WEAR RING	(RK)
18	R72026	1	SEAL	(RK)
19	19H1903	4	Cap Screw	1" X 3-1/2"
20	T30636	4	Washer	-
21	AR94686	1	HYDRAULIC CYLINDER BARREL	(SUB RE14369)
21	RE14369	1	HYDRAULIC CYLINDER BARREL	-
22	-	1	Part 25	( AR94689 NO LONGER AVAILABLE)
23	19M7882	1	Screw	M16 X 170
24	T125948	1	PIN FASTENER	(SUB FOR T67589)
25	14M7328	1	Lock Nut	M16
26	-	4	Part 29	( T67588 NO LONGER AVAILABLE)
26	T126037	1	WASHER	(SUB FOR T60375)
27	19M7758	1	Cap Screw	M12 X 130
28	T67590	1	PIN	-
29	RE12735	1	HYDRAULIC CYLINDER	(SUB RE13762)
29	-	1	Part 34	(WHEN RE13762 IS NO LONGER AVAILABLE, ORDER COMPONENT PARTS FOR SERVICE)

BACKHOE BOOM CYLINDER (710B) [04F10]
