STARTING MOTOR DRIVE MOTOR AND ARMATURE [01E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

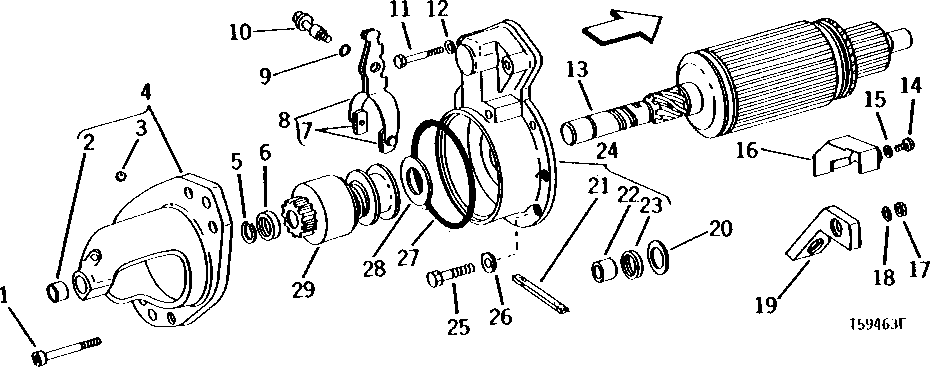

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R65700	6	Screw	M7 X 74.500
2	R50891	1	BUSHING	-
3	R50892	1	PLUG	-
4	RE16047	1	Starter Motor	-
5	R50902	1	Snap Ring	-
6	R65701	1	Locking Collar	-
7	R51667	2	WEAR PLATE	-
8	AR67827	1	ARM	-
9	R52387	1	O-RING	10.820 X 1.778 MM (0.426" X 0.070")
10	R50897	1	SHAFT	-
11	R50893	2	SCREW	M6 X 42
12	12H302	2	Lock Washer	1/4"
13	-	1	Part 13	( AR84338 NO LONGER AVAILABLE)
14	AR55946	1	SCREW	-
15	R76140	1	COVER	-
16	R76139	1	COVER	-
17	14H971	1	NUT	1/2"
18	R50899	1	LOCK WASHER	-
19	R50910	1	ELECTRICAL CONNECTOR ASSY	-
20	R50906	1	THRUST WASHER	30 X 50 X 1.500 MM (1.181" X 1.969" X 0.059")
21	R51666	1	WICK	FELT, OIL
22	R51665	1	BUSHING	CENTER HOUSING
23	AR55947	1	SEAL	-
24	AR68731	1	HOUSING	CENTER BEARING
25	R51661	2	SCREW	M6 X 18
26	12H302	2	Lock Washer	1/4"
27	R50901	1	Washer	86.004 X 91.999 X 2.007 MM (3.386" X 3.622" X 0.079")
28	R50905	1	WEAR RING	-
29	AR84337	1	Drive	-

STARTING MOTOR DRIVE MOTOR AND ARMATURE [01E03]

Нет текстового описания
