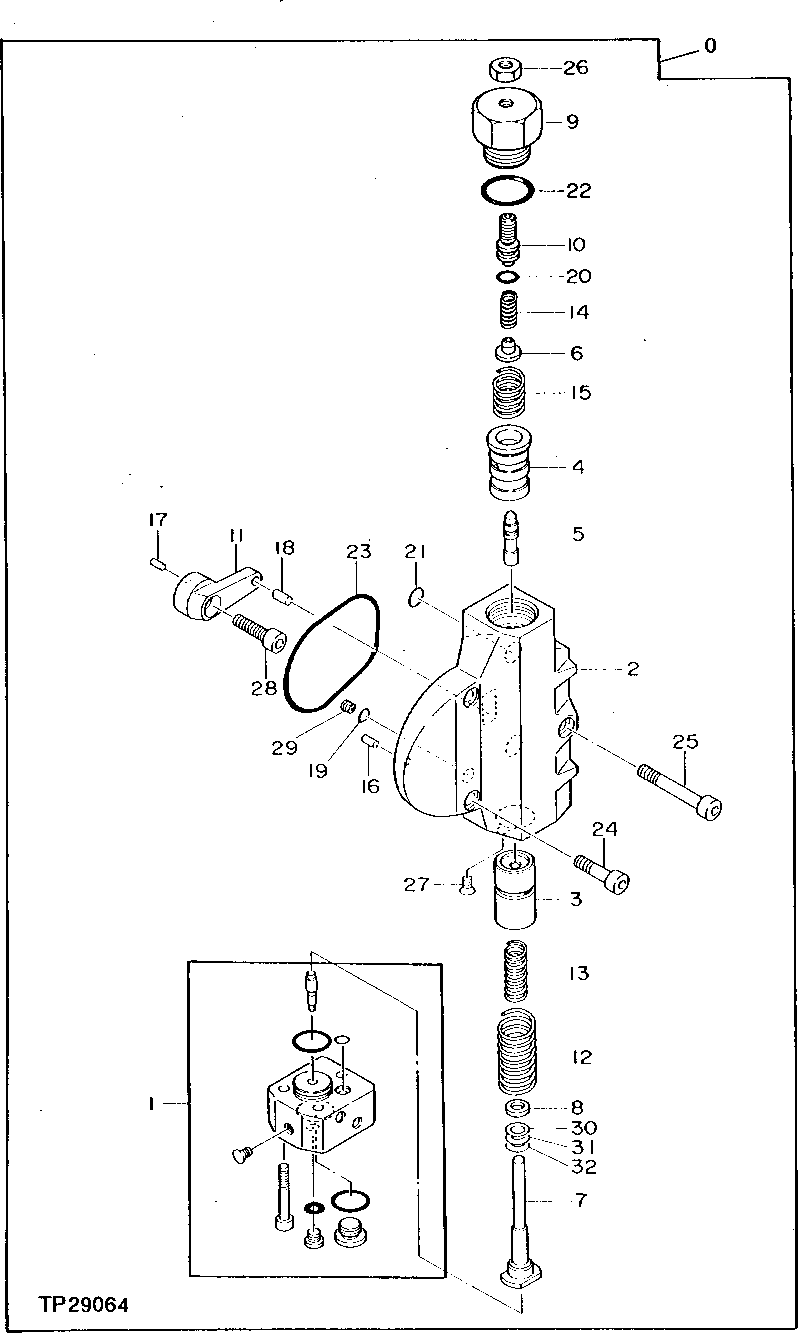

PISTON PUMP CONTROL PART (FRONT) [02D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4217011	1	CONTROL	(SUB FOR TH110670)
1	4217012	1	COVER	(SUB FOR TH110671) (SEE SEPARATE PAGE FOR COMPONENTS)
2	-	1	Part 3	(SUB TH110670)
3	-	1	Part 4	(SUB TH110670)
4	-	1	Part 5	(SUB TH110670)
5	-	1	Part 6	(SUB TH110670)
6	-	1	Part 7	(SUB TH110670)
7	-	1	Part 8	(SUB TH110670)
8	-	1	Part 9	(SUB TH110670)
9	-	1	Part 10	(SUB TH110670)
10	-	1	Part 11	(SUB TH110670)
11	-	1	Part 12	(SUB TH110670)
12	-	1	Part 13	(SUB TH110670)
13	-	1	Part 14	(SUB TH110670)
14	-	1	Part 15	(SUB TH110670)
15	-	1	Part 16	(SUB TH110670)
16	0330401	2	Dowel Pin	5 X 10 MM (0.197" X 0.394") (SUB FOR TH110281)
17	-	2	Part 18	(SUB TH110670)
18	-	1	Part 19	(SUB TH110670)
19	CH11568	1	Packing	-
20	-	1	Part 21	(SUB TH110670)
21	M800650	2	Packing	-
22	AT264347	1	O-Ring	(SUB FOR TH100136, 4506428)
23	U44496	1	O-Ring	75.870 X 2.616 MM (2.987" X 0.103") (SUB FOR TH110282)
24	19M8735	2	Screw	M8 X 30, (SUB FOR TH110246 OR AT136458)
25	19M8335	1	Screw	M8 X 55, (SUB FOR TH105799)
26	-	1	Part 27	(SUB TH110670)
27	-	2	Part 28	(SUB TH110670)
28	-	1	Part 29	(SUB TH110670)
29	0231210	1	ORIFICE	(SUB FOR TH110245)
30	-	1	Part 31	(SUB TH110670)
31	-	1	Part 32	(SUB TH110670)
32	-	1	Part 33	(SUB TH110670)
