Открытый узел

PEDAL (OFFSET BOOM) [02B17]

PEDAL (OFFSET BOOM) [02B17]

PEDAL (OFFSET BOOM) [02B17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PEDAL (OFFSET BOOM) [02B17]

Нет текстового описания

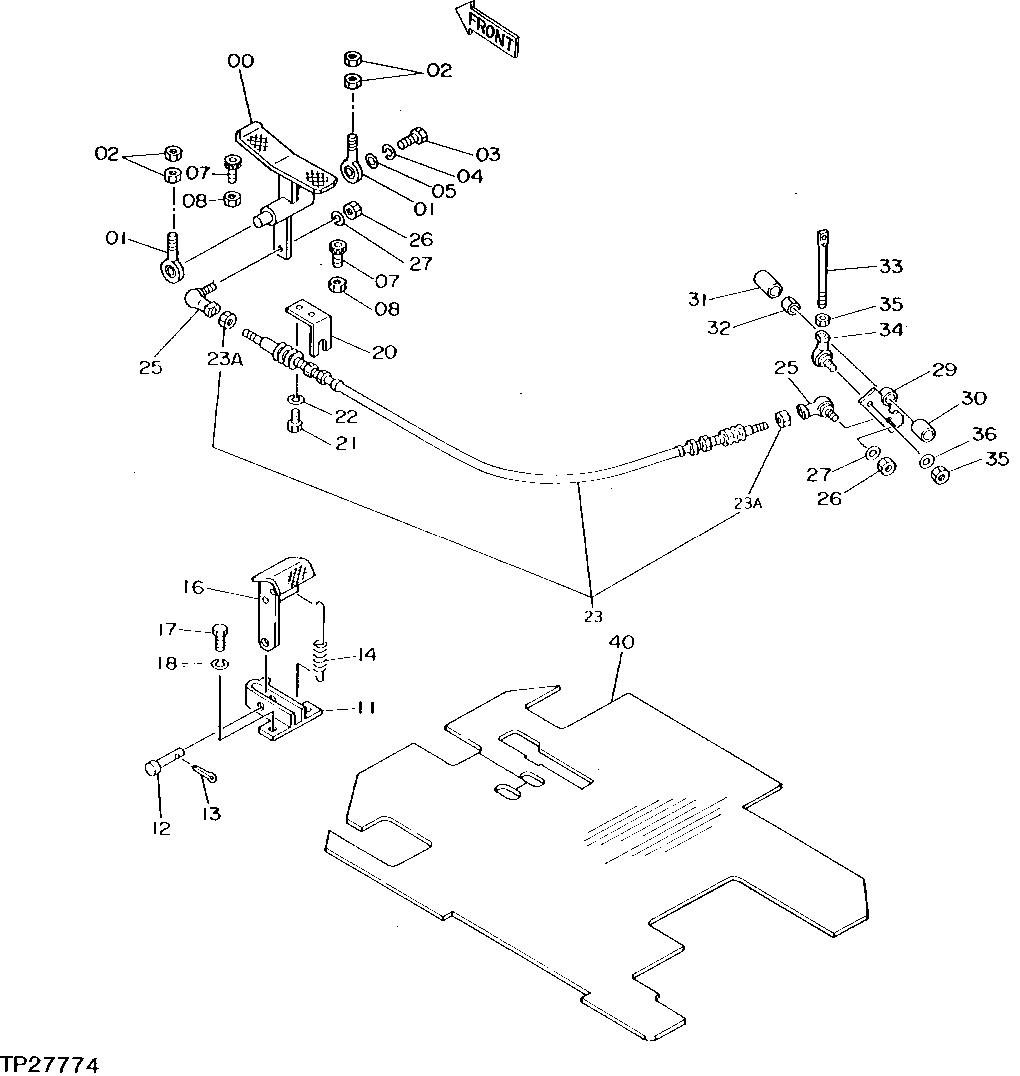

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8040507	1	PEDAL	(SUB FOR TH110936)
1	4041959	2	LINK END	(SUB FOR TH103790)
2	J952014	4	Nut	(SUB FOR TH103791)
3	19M7493	1	Cap Screw	M12 X 40
4	12H301	1	Lock Washer	1/2"
5	24M7047	1	Washer	13 X 24 X 2.500 MM
7	19M8338	2	Screw	M10 X 40
8	14M7274	2	Nut	M10
11	8027060	1	BRACKET	(SUB FOR TH106746)
12	45M3667	1	Pin Fastener	10 X 28 MM, (SUB FOR TH105681)
13	11M7082	1	Cotter Pin	2.500 X 25 MM, (SUB FOR TH105682) (SUB FOR 11M7080)
14	4149125	1	SPRING	(SUB FOR TH106748)
16	9718654	1	PEDAL	(SUB FOR TH106747)
17	19M7402	2	Cap Screw	M10 X 25
18	12M7066	2	Lock Washer	10 MM
20	4214912	1	BRACKET	(SUB FOR TH110641)
21	19M8017	2	Cap Screw	M12 X 20
22	12H301	2	Lock Washer	1/2"
23	4201495	1	CABLE	(SUB FOR TH110573)
25	T110021	2	Ball Joint Socket	-
26	14M7273	2	Nut	M8
27	12M7056	2	Lock Washer	8 MM, (SUB FOR 12M7065)
29	9726964	1	LINK	(SUB FOR TH110993)
30	4214908	1	SPACER	(SUB FOR TH110639)
31	4214909	1	SPACER	(SUB FOR TH110640)
32	4197849	1	BUSHING	(SUB FOR TH110559)
33	4197863	1	EYEBOLT	(SUB FOR TH110560)
34	4056019	1	BALL JOINT	(SUB FOR TH100254)
35	14M7444	2	Nut	(SUB FOR TH104196 AND J952010)
36	12M7066	1	Lock Washer	10 MM
40	2034096	1	MAT	(SUB FOR TH110391) (SUB FOR TH110393)
23A	14M7273	2	Nut	M8
