Открытый узел

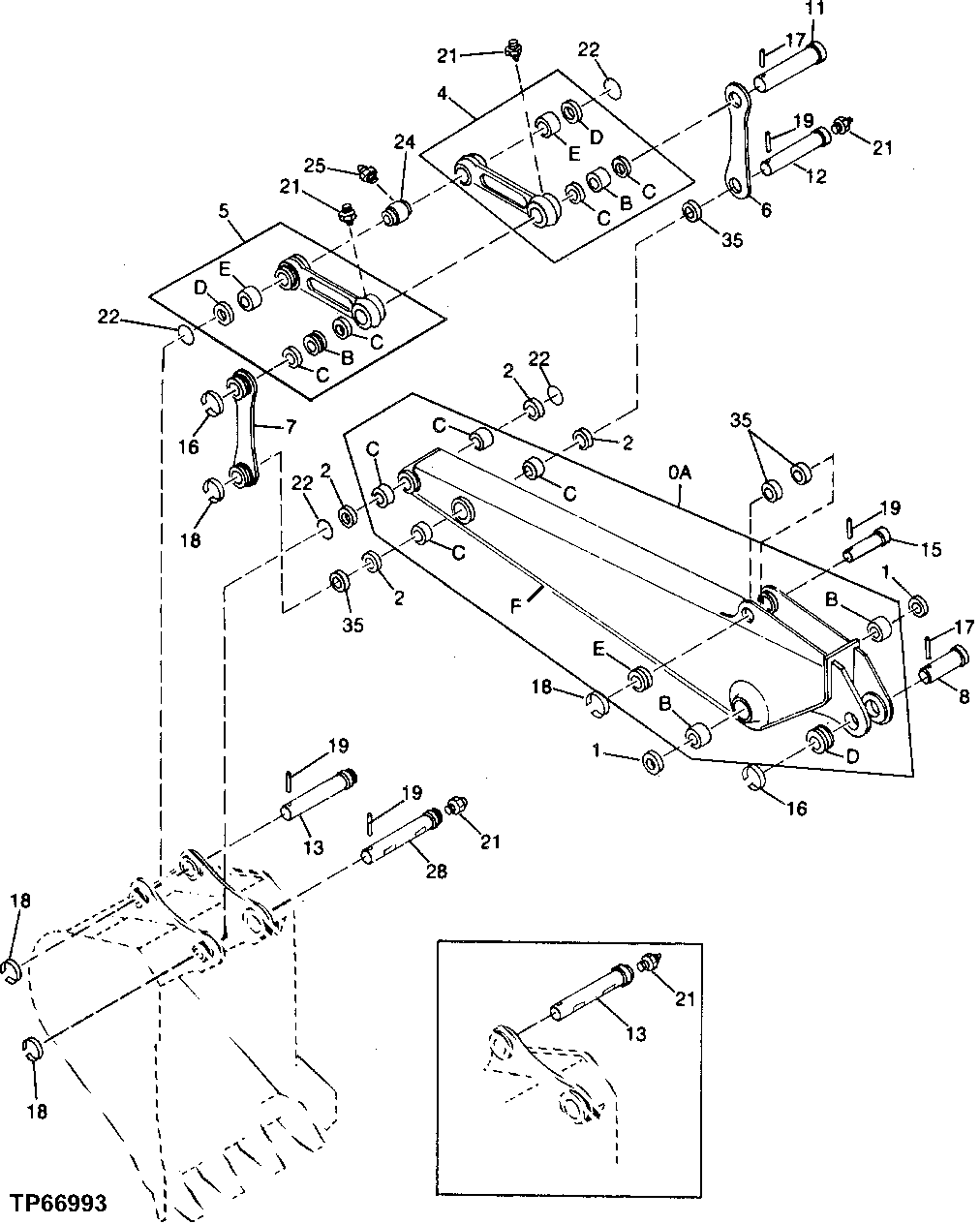

DIPPERSTICK ARM (STANDARD - 1.62 MM) [02B21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH105979	2	Seal	-
2	AT318032	4	SEAL	(SUB FOR 4094088, TH105982)
6	3037342	1	Link	(SUB FOR TH110415)
7	8037570	1	Link	(SUB FOR TH110924)
8	3038480	1	PIN FASTENER	(SUB FOR TH110424)
11	3037350	1	PIN FASTENER	(SUB FOR TH110419)
12	3037349	1	PIN FASTENER	(SUB FOR TH110418)
13	-	1	Part 25	(SUB TH111893 ALONG WITH TH105934 AND TH100074)
13	3046682	1	PIN FASTENER	(SUB FOR TH111893)
15	3038481	1	PIN FASTENER	(SUB FOR TH110425)
16	4065688	2	Retainer	(SUB FOR TH100624)
17	4065689	2	Pin Fastener	(SUB FOR TH100625)
18	4141000	4	Ring	(SUB FOR TH106052)
19	4141001	4	Pin	(SUB FOR TH106053)
21	TH100074	5	Lubrication Fitting	-
22	4237801	4	O-RING	75 X 8 MM (2.953" X 0.315") (SUB FOR TH105978) (SUB FOR TH112227)
24	9730884	1	SPACER	(SUB FOR TH105934)
28	TH110446	1	PIN FASTENER	-
35	4054502	4	WASHER	(SUB FOR TH105949)
0A	-	1	Part 1	( AT161669, TH110896, OR TH110182 NO LONGER AVAILABLE)
0B	4197842	2	Bushing	(SUB FOR TH110558)
0C	4273542	4	Bushing	(SUB FOR AT200457) (USE WITH AT161669 ARM ASSEMBLY)
0C	4197841	4	BUSHING	(SUB FOR TH110557) (USE WITH TH110896 OR TH110182 ARM ASSEMBLY)
0D	4197031	1	Bushing	(SUB FOR TH110546)
0E	4197029	1	BUSHING	(SUB FOR TH110545)
0F	7024177	1	ARM	(SUB FOR AT200631)
4A	8040619	1	LINK	(SUB FOR TH110942) (INCLUDES KEYS 4B THROUGH 4E)
4B	4197839	1	BUSHING	(SUB FOR TH110555)
4C	AT318031	2	SEAL	(SUB FOR 4094087, TH105980)
4D	AT318032	1	SEAL	(SUB FOR 4094088, TH105982)
4E	4197841	1	BUSHING	(SUB FOR TH110557)
5A	8040620	1	LINK	(SUB FOR TH110943) (INCLUDES KEYS 5B THROUGH 5E)
5B	4197839	1	BUSHING	(SUB FOR TH110555)
5C	AT318031	2	SEAL	(SUB FOR 4094087, TH105980)
5D	AT318032	1	SEAL	(SUB FOR 4094088, TH105982)
5E	4197841	1	BUSHING	(SUB FOR TH110557)

DIPPERSTICK ARM (STANDARD - 1.62 MM) [02B21]

Нет текстового описания
