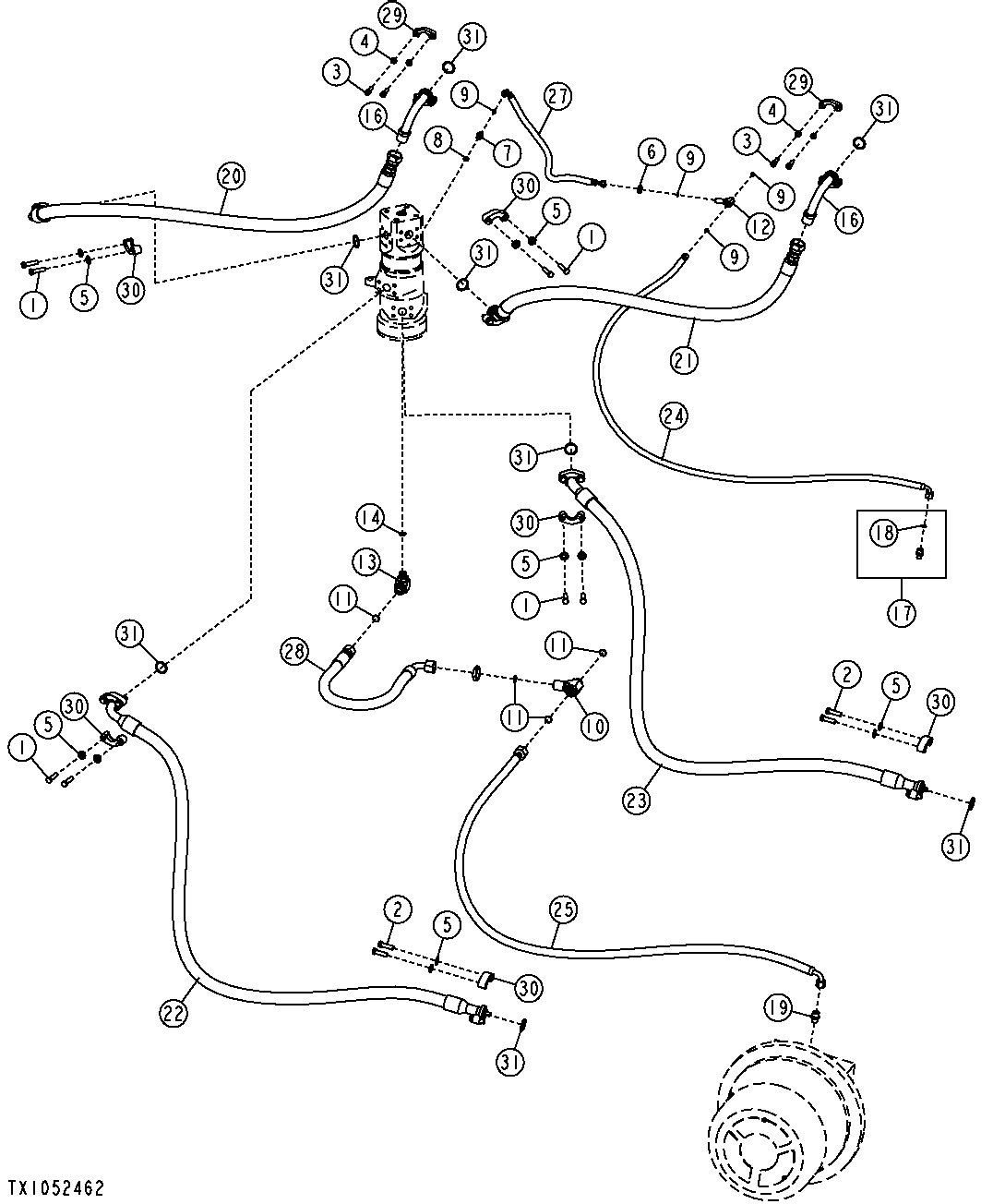

Track Lines (LH) (173421 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2563	16	Cap Screw	7/16" X 1-3/4"
2	19M7493	8	Cap Screw	M12 X 40
3	19M7576	8	Screw	M10 X 30
4	24M7106	8	Washer	10 X 18 X 2.500 mm
5	24M7240	24	Washer	13 X 25 X 3 mm
6	38H5090	1	Nut	9/16"
7	38H1168	1	Adapter Fitting	-
8	R26448	1	O-Ring	-
9	T77814	4	O-Ring	-
10	38H1274	1	Tee Fitting	-
11	T77858	4	O-Ring	-
12	38H1290	1	Tee Fitting	-
13	38H1461	1	Elbow Fitting	-
14	R26375	1	O-Ring	-
16	AT435923	2	Oil Tube	SUB FOR 701303700 OR AT428859
17	811634600	1	Adapter Fitting	-
18	T77613	1	O-Ring	-
19	811634700	1	Adapter	-
20	811858200	1	Hydraulic Hose	-
21	AT252685	1	Hose Guard	-
22	AT346290	1	Hydraulic Hose	-
23	AT346292	1	Hydraulic Hose	Fabricate
24	AT363961	1	Hydraulic Hose	-
25	AT364111	1	Hydraulic Hose	-
27	F124027	1	Hydraulic Hose	Fabricate
28	AT396730	1	Hydraulic Hose	Fabricate, SUB FOR F124050 THIS APPLICATION
29	H61354	4	Flange Fitting	-
30	T107068	12	Flange Fitting	-
31	T78313	8	O-Ring	-
