Hydraulic System - Main Valve / Saw Functions (Harvester) (188247 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT351654	1	Adapter Fitting	-
2	T77858	1	O-Ring	-
3	H61354	2	Flange Fitting	-
4	24M7106	4	Washer	10 X 18 X 2.500 mm
5	19M7576	4	Screw	M10 X 30
6	T78313	1	O-Ring	-
7	T76938	1	O-Ring	-
8	T215013	1	Tee Fitting	-
9	T77858	1	O-Ring	-
10	AT321211	1	Fitting	-
11	R28782	1	O-Ring	-
12	AT377332	1	Check Valve	-
13	T78612	1	O-Ring	-
14	U13639	1	O-Ring	-
15	38H1034	1	Tee Fitting	-
16	T78612	2	O-Ring	-
17	AT378429	1	Hydraulic Hose	-
18	X51H-24	2	Flange Fitting	-
19	24M7047	4	Washer	13 X 24 X 2.500 mm
20	19M7403	4	Cap Screw	M12 X 35
21	T34248	1	O-Ring	-
22	AT378323	1	Hydraulic Hose	Fabricate
23	AT378540	1	Hydraulic Hose	-
24	38H1037	1	Elbow Fitting	-
25	R29936	1	O-Ring	-
26	T76938	1	O-Ring	-
27	38H1164	1	Adapter Fitting	-
28	T76938	1	O-Ring	-
29	R29936	1	O-Ring	-
30	T292459	1	Plate	-
31	T299165	1	Plate	-
32	38H1457	1	Elbow Fitting	-
33	T78612	2	O-Ring	-
34	AT378294	1	Hydraulic Hose	-
35	14M7299	8	Flange Nut	M12
36	AT378294	1	Hydraulic Hose	-
37	38H1099	1	Elbow Fitting	-
38	T78612	1	O-Ring	-
39	24H1562	1	Washer	1-3/4" X 2-3/4" X 1/4"
40	24M7240	4	Washer	13 X 25 X 3 mm
41	T285018	1	Bracket	-
42	19M7789	2	Screw	M12 X 30
43	AH96317	1	Clip	-
44	38H5096	1	Nut	1-11/16"

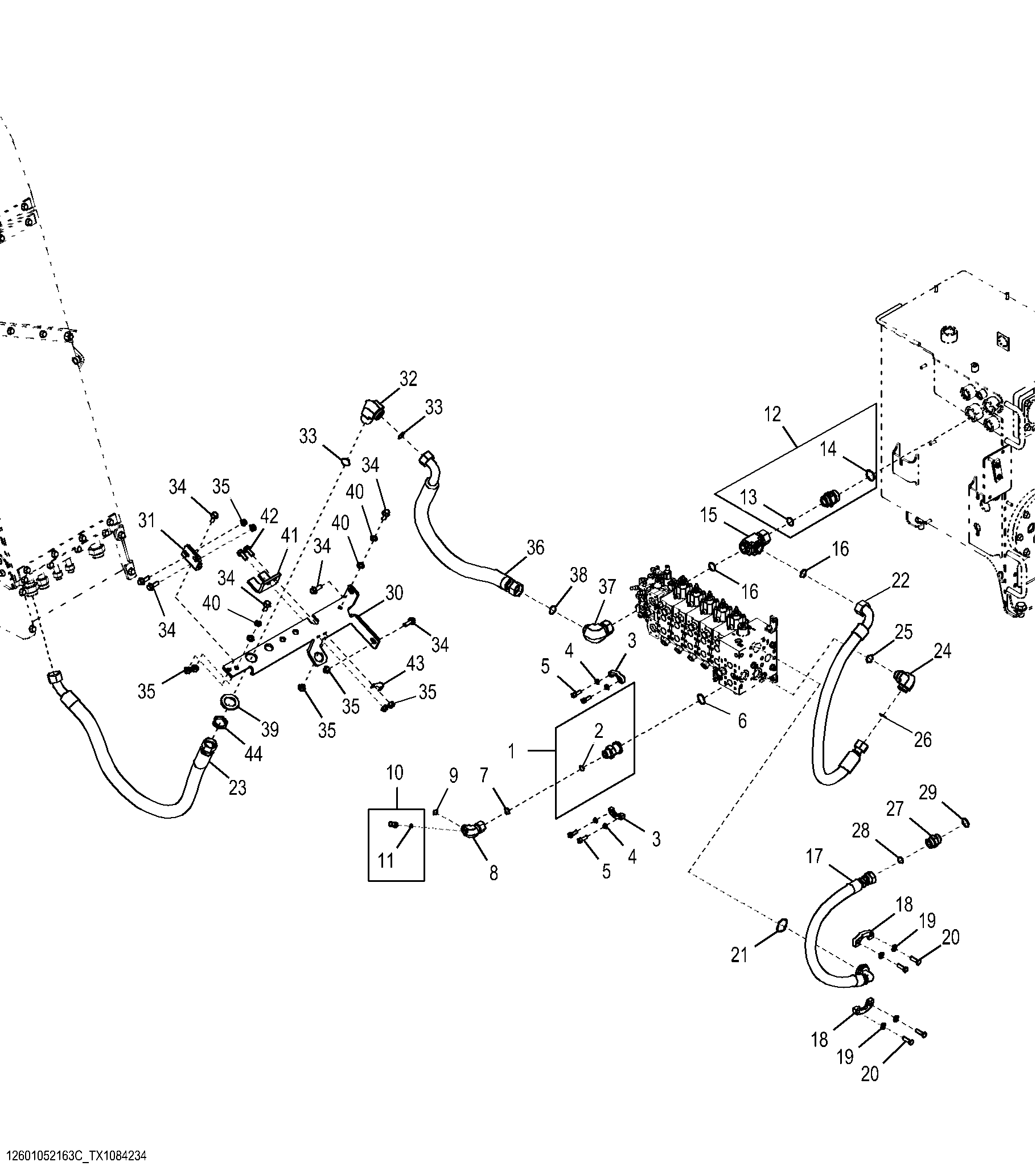

Hydraulic System - Main Valve / Saw Functions (Harvester) (188247 - )

Нет текстового описания
