Hydraulic System - Main Valve / Saw Functions (Harvester) ( - 188246)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7403	4	Cap Screw	M12 X 35
2	19M7576	4	Screw	M10 X 30
3	24M7047	4	Washer	13 X 24 X 2.500 mm, (SUB FOR 700579700)
4	24M7106	4	Washer	10 X 18 X 2.500 mm
5	38H1002	1	Tee Fitting	-
6	T76938	2	O-Ring	-
7	38H1164	1	Adapter Fitting	-
8	R29936	1	O-Ring	-
9	38H1216	1	Adapter Fitting	-
10	700579700	1	Clamp	-
11	AT318185	1	Check Valve	-
12	T215013	1	Tee Fitting	-
13	T77858	1	O-Ring	-
14	AT321211	1	Fitting	-
15	R28782	1	O-Ring	-
16	AT350926	1	Hydraulic Hose	Fabricate
17	AT351654	1	Adapter Fitting	-
18	AT359841	1	Hydraulic Hose	Fabricate
19	F126079	1	Hydraulic Hose	Fabricate
20	H61354	2	Flange Fitting	-
21	R29936	1	O-Ring	-
22	T34248	1	O-Ring	-
24	T78313	1	O-Ring	-

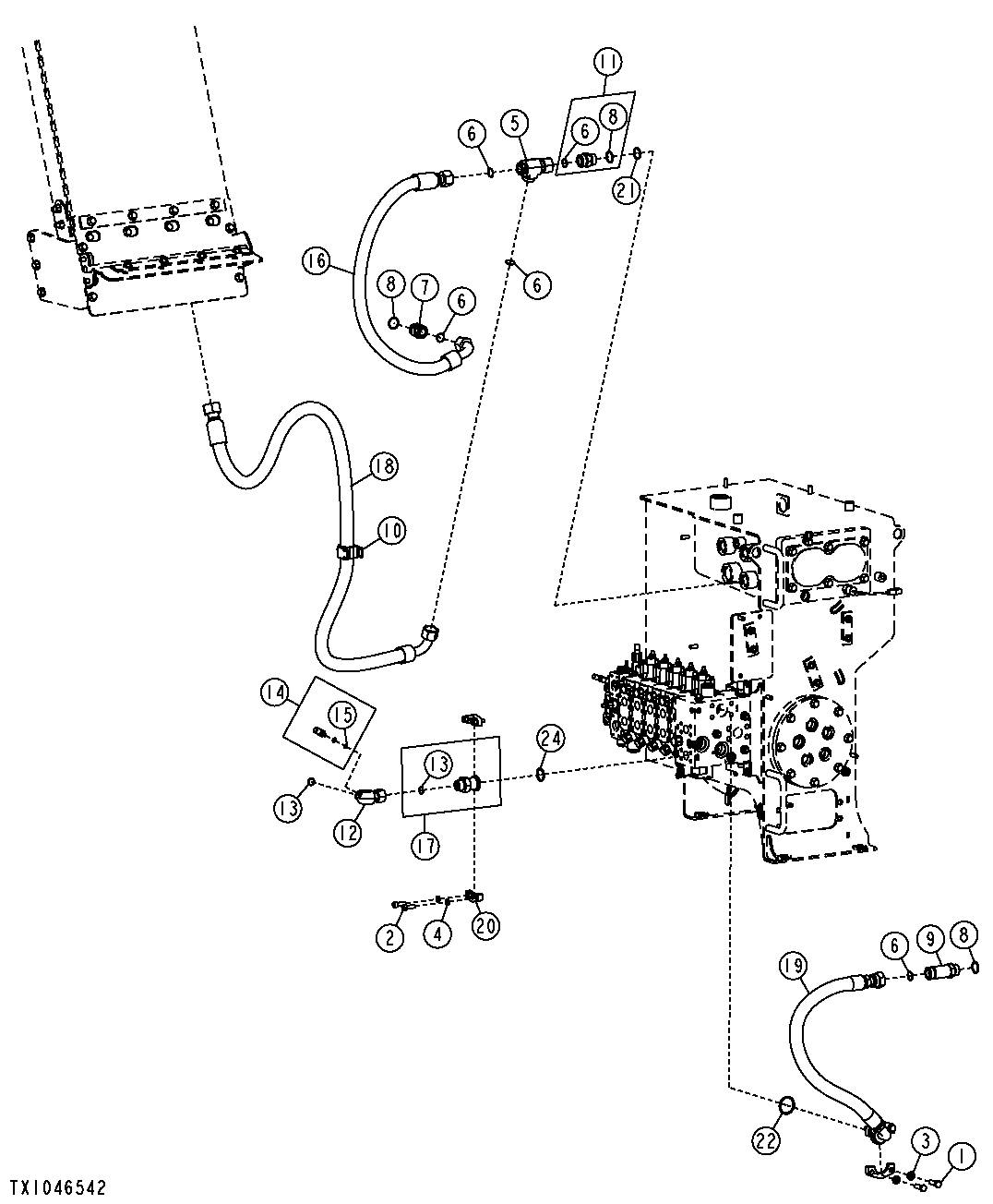

Hydraulic System - Main Valve / Saw Functions (Harvester) ( - 188246)

Нет текстового описания
